Oldal 1/20

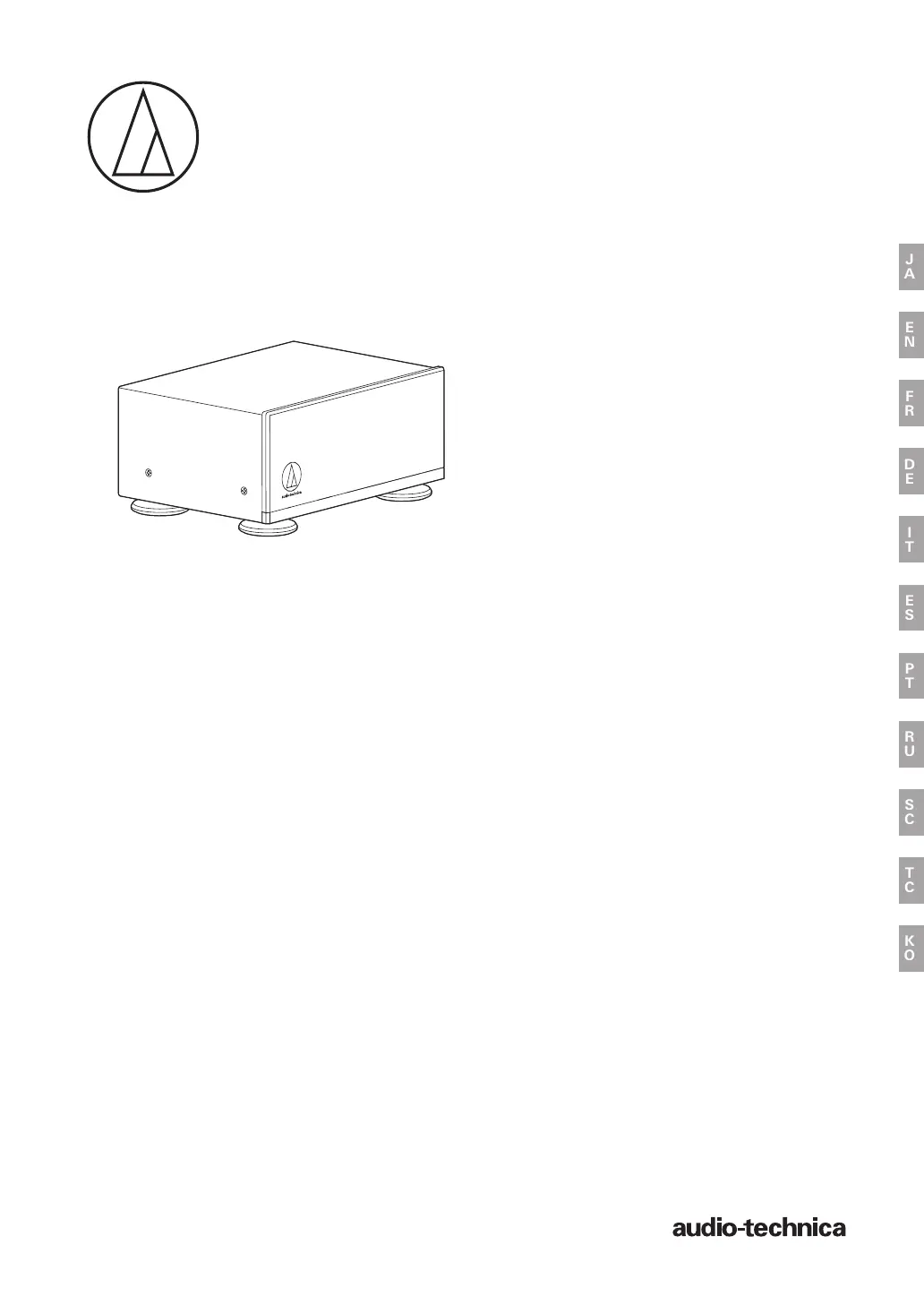

AT-SUT1000
取扱説明書
M Cトランス
AT-SUT1000
User Manual
MC stepup transformer
Manuel de l’utilisateur
Préampli RIAA pour bobines mobiles
Bedienungsanleitung
MC-Aufwärtstransformator
Manuale dell’utente
Trasformatore elevatore di tensione MC
Manual de usuario
Transformador de tensión para cápsulas de bobina móvil
Manual do Usuário
Transformador elevador MC
Руководство пользователя
Повышающий трансформатор MC
使用說明書
MC 型唱頭升壓器
사용설명서
EN
JA
FR
DE
IT
ES
PT
RU
KO
SC
TC
用户手册
MC 动圈唱头升压器
1
お買い上 げありがとうございます。
ご使用の前にこの取扱説明書を必ずお読みのうえ、正しくご使用ください。
はじめに
本製品は安全性に充分な配慮をして設計していますが、使いかたを誤ると事故が起こることがあります。
事故を未然に防ぐために下記の内容を必ずお守りください。
警告
この表示は「取り扱いを誤った場合、使用者が死亡ま
たは重傷を負う可能性があります」を意味しています。
注意
この表示は「取り扱いを誤った場合、使用者が傷害を
負う、または物的損害が発生する可能性があります」
を意 味しています。
警告
● 異常（音、煙、臭いや発熱、損傷など）に気付いたら使用しない
異常に気付いたらすぐに使用を中止して、お買い上げの販売店
か当社サービスセンターに修理を依頼してください。
● 同梱のポリ袋は幼児の手の届く所や火のそばに置かない
事故や火災の原因になります。
注意
● 不安定な場所に設置しない
転倒などによりけがや故障の原因になります。
● 直射日光の当たる場所、暖房器具の近く、高温多湿やほこり
の多い場所に置かない
故障、不具合の原因になります。
● 分解や改造はしない
故障、不具合の原因になります。
● 強い衝撃を与えない
故障、不具合の原因になります。
● 水をかけない
故障、不具合の原因になります。
● 足に引っかかりやすい場所にコードを引き回さない
故障や事故の原因になります。
● 火気に近づけない
変形、故障の原因になります。
● ベンジン、シンナー、接点復活保護液などは使用しない
変形、故障の原因になります。
本製品の入出力端子にテスターを当てないでください。テスターから
流れる微弱電流によりトランスのコアが着磁され、性能が劣化します。
ま た 、磁 石 な ど を 近 づ け な い で く だ さ い 。
本製品の入力側にはバランス伝送用ケーブルをご使用ください。本製
品のXLR・RCA 入出力端子はホット／コールドともに、GNDと分離
されたバランス伝送仕様です。入力側にアンバランス構造のケーブル
を使用すると、ノイズが発生する場合があります。
安全上の注意
● ご使用の際は接続機器の取扱説明書も必ずお読みください。
● 接続するケーブルのプラグは根本まで確実に差し込んでください。
● 本製品の近くにコードレス電話、携帯電話などがあるとノイズが入
る 場 合 が あ りま す。離 してご 使 用くださ い 。
● 本製品を設置する際は、両手でしっかりと持ってください。
使用上の注意
● 汚れや、ほこりが付いた場合は、必ず接続機器の電源を切ってから、
乾いた柔らかい布で拭き取ってください。
お手入れについて
トランスについての注意 ケーブルについての注意
2
接続機器の取扱説明書も併せてお読みください。
接続のしかた
外形寸法図
テクニカルデータ
1. 接続機器の電源を必ず切ってください。
2. MCカートリッジ（インピーダンス2～17Ω）を取り付けたターン
テ ーブルの 出 力 ケ ーブルまたはトーンアームケ ーブ ル（ 別 売 ）を 本 製 品
の入力端子（INPUT）に、ターンテーブルのアース線をグランド端子
（GND）に接続します。
• L（白）･R（赤）/ 入力（INPUT）･出力（OUTPUT）を間違わないよ
うに 接 続 してください 。
•ご使用のケーブルの端子に合わせてRCAまたはXLRをお選び
ください。RCAとXLRの端子は同時にケーブルを接続した状
態で使用しないでください。音質が劣化する恐れがあります。
3. 本製品の出力端子（OUTPUT）とアンプのPHONO入力端子を
ステレオケーブル（別売）で接続します。AUX端子、LINE端子など
には接続しないでください。
•ご使用のケーブルの端子に合わせてRCAまたはXLRをお選び
ください。RCAとXLRの端子は同時にケーブルを接続した状
態で使用しないでください。音質が劣化する恐れがあります。
•アンプにPHONO入力端子がない場合はフォノイコライザー（別売）
をご使 用ください 。
4. 付属のアース線でグランド端子（GND）とアンプのグランド端子を
接 続します。
5. アンプのボリュームを最小にし、接続機器の電源を入れます。
•アンプにMC/MMの切り換えがある場合は、MM側でご使用
ください 。
6. レコードを再生し、音量を少しずつ大きくしながら調整します。
周波数特性 10～200kHz（-3dB～+1dBat3.0Ω）
10～60kHz（-3dB～+1dBat10Ω）
10～40kHz（-3dB～+1dBat17Ω）
入出力
ステレオ1系統
入出力端子
ピンジャックまたはXLR（2番ホット）
昇圧比
22dB
対 応 カ ートリッジ
2～17Ω
推 奨 負 荷インピーダンス
47kΩ
チャンネルバランス
0.5dB以内
チャンネルセパレ ー ション
100dB以上
外形寸法（突起部除く）
92×196×150mm（H×W×D）
質量
約5kg
付属品
アース線1.0m
改良などのため予 告なく変更することがあります。
JA
（単位：mm）
*1入出力端子にテスターを当てないでください。トラン
スの性能が劣化します。
*2本製品の入力側にはバランス伝送用ケーブルをご使用ください。
本製品のXLR・RCA入出力端子はホット／コールドともに、GND
と分離されたバランス伝送仕様です。入力側にアンバランス構造の
ケーブルを使用すると、ノイズが発生する場 合があります。
M C カ ートリッジ 付 き
ターンテ ーブル
グランド端子(GND)
入力端子(INPUT)*
1
出力端子(OUTPUT)*
1
アース線(付属)
PHONO入力端子へ
ステレオケ ーブ ル（別売）
ターンテ ーブル の 出 力 ケ ーブル
またはトーンアームケーブル（別売）*
2
アンプ
