Oldal 1/14
EK2VK0
EK3VK1
INSTALLATION MANUAL
Daikin Altherma
Hydraulic accessories
2
U.M. FWX(V/M)10AATV3 FWX(V/M)15AATV3 FWX(V/M)20AATV3
mm 14 16 18
EK2VK0 - EK3VK1
A
B
C
D
A
B
C
D
A
Pipeline diameter
List of hydraulic accessories
Pipeline diameter
- 2-way valve unit with thermo-electric head kit EK2VK0
for FWX(V/M)- series.
- 3-way deviator valve unit with thermo-electric head
deviator valve kit EK3VK1 for FWX(V/M)- series.
To avoid penalising the performance of the system the
water inlet and outlet must be as indicated in the various
figures.
For a rapid and correct assembly of the components
follow carefully the sequences described in the various
sections.
This instruction is an integral part of the booklet of the
appliance on which the kit is installed. Please consult
this booklet for general warnings and fundamental safety
rules.
The minimum internal diameter that must be respected for
the pipelines of the hydraulic connections varies according
to the model:

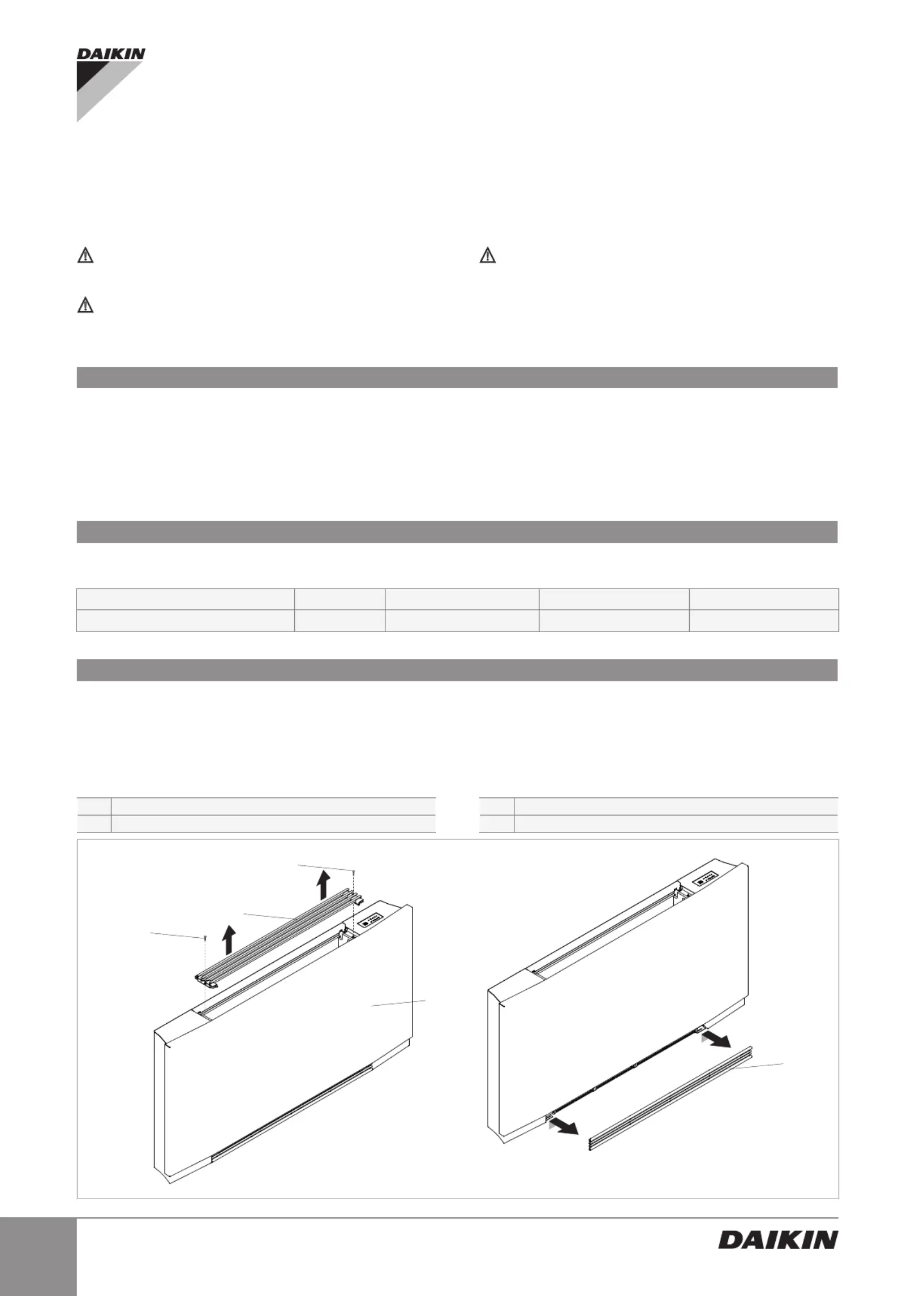

Access to the body machine
To access the inside of the machine, follow the procedures
below.
Remove the upper grill:- loosen the fixing screws
- loosen the fixing screws of the upper grill
- remove the grill
Remove the front grill:
- extract the grill until it is completely out of the seat
- tilt the grill
- slide outwards
Fixing screws
Upper grill
Front panel
Front grill
3
A
B
B
A
A B
A
B
B
A
A
EN
Fixing screws Front panel

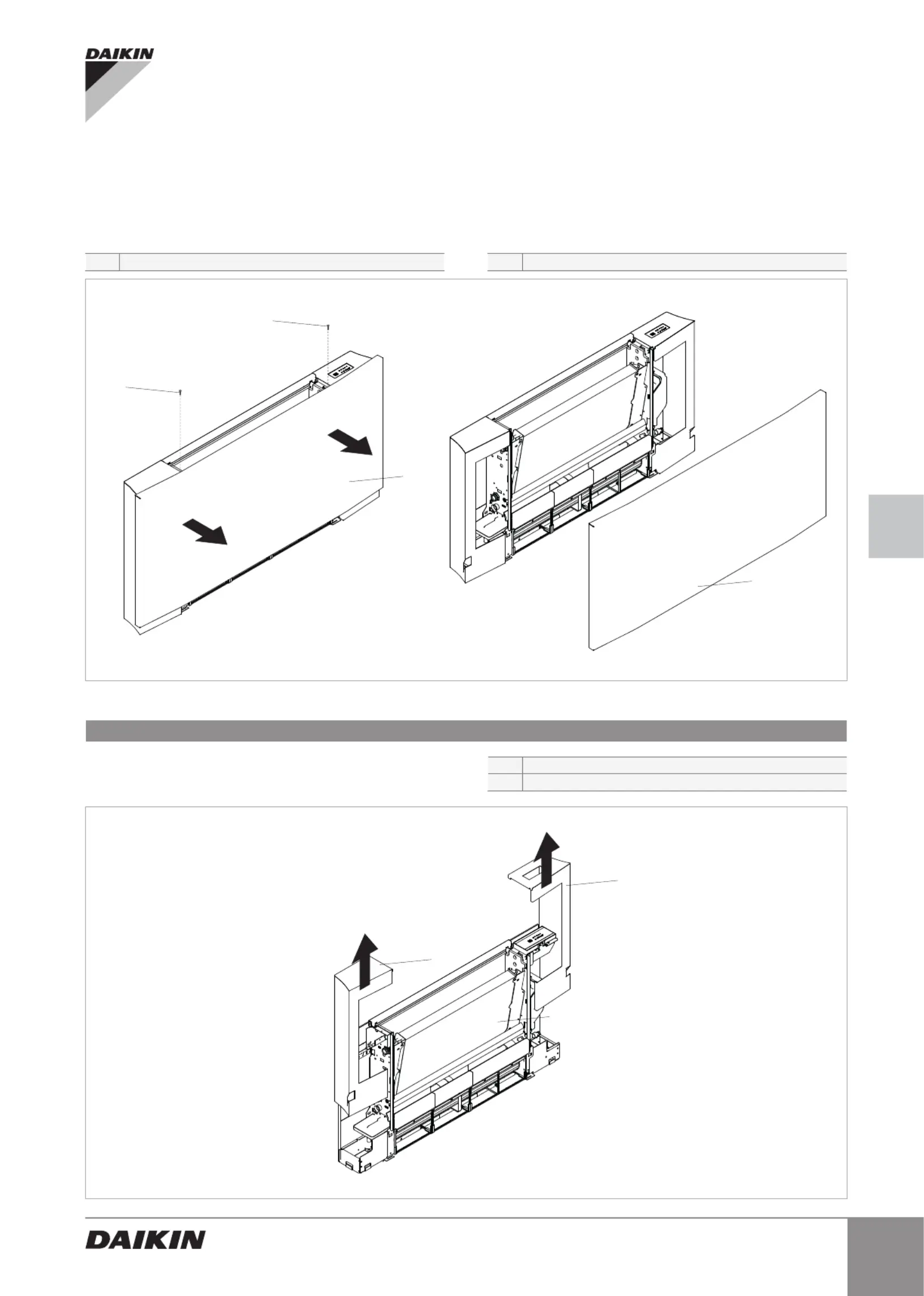

Remove the frontal panel:
- loosen the fixing screws
- remove the panel
Remove side
To remove the side:
- remove the sides upwards
Side
Machine body
