12G HD-SDI 101 • Setup Guide

Introduction

This guide provides instructions for an experienced installer

to set up and operate the Extron 12G HD-SDI 101, a cable

equalizer for SDI, HD-SDI, 3G-SDI, 6G-SDI, and 12G-SDI digital

video.

The Extron 12G HD-SDI 101 is a 1 input, 1 output HD-SDI signal

equalizer that can recondition and equalize digital video signals

up to 12G-SDI due to losses incurred from long cable runs. The

equalizer is typically placed at the end of a long cable run.

Installation

Mounting the Unit

Mounting instructions can be found in on page 3. Compatible optional hardware is listed on the Extron Mounting the Equalizer

website (www.extron.com).

ATTENTION:

• Installation and service must be performed by authorized personnel only.

• L’installation et l’entretien doivent être effectués par le personnel autorisé uniquement.

Connections and Indicator

12G HD-SDI 101

POWER

12V

0.1A MAX

INPUT

OUTPUT

AA BB

Front

Panel

Rear

Panel

Figure 1. 12G HD-SDI 101 Rear and Front Panels

Rear Panel

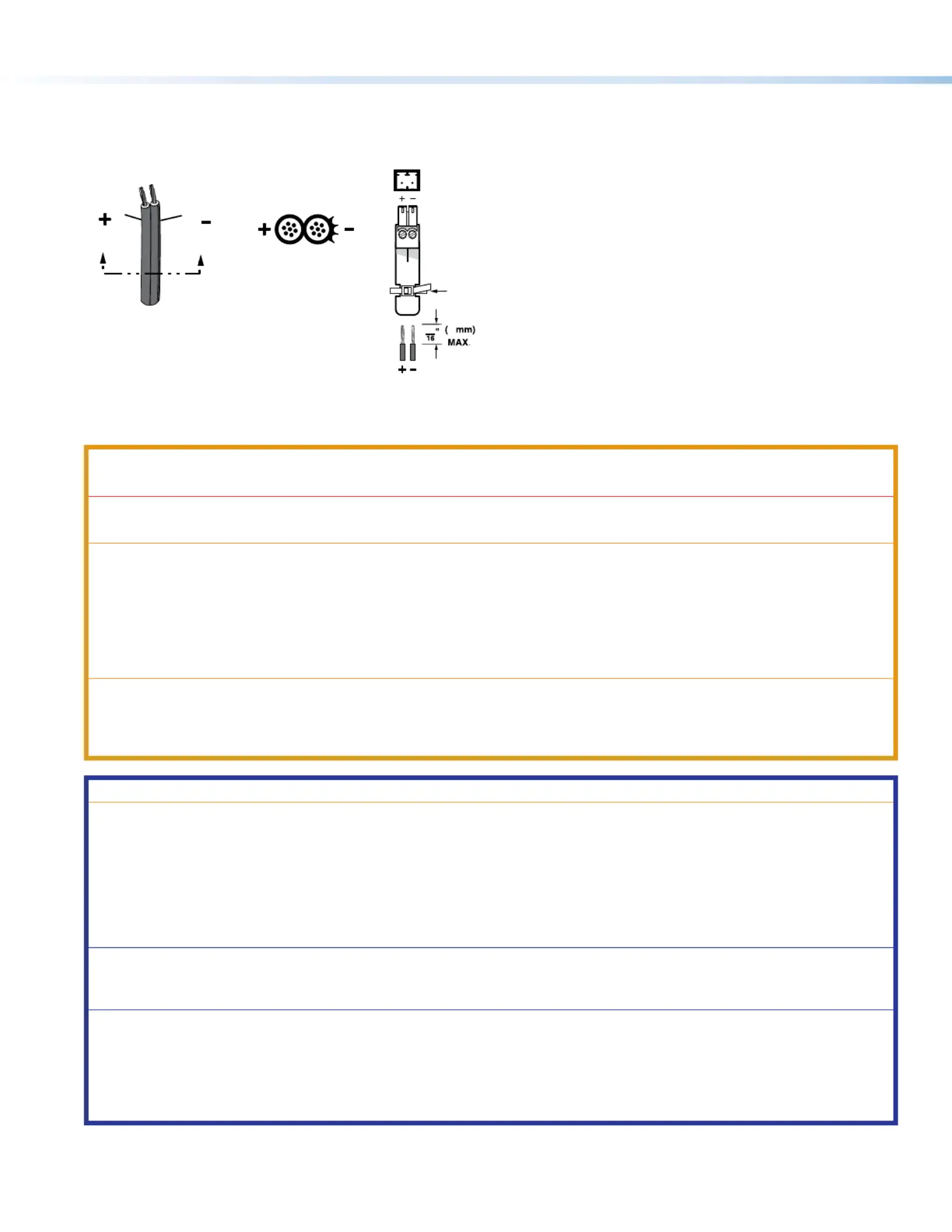

— Connect the provided external 12 VDC, 6 watt power supply to this 2-pole, orange, 3.5 mm captive Power connector

screw connector. See on the next page.Power Connector Wiring

— This female BNC connector accepts an HD-SDI input.HD-SDI input

The maximum length from the signal source to the 12G HD-SDI 101 input varies, dependent on the input:

Format Max. length Format Max. length

12G SDI 230 feet (70 m) HD-SDI 787 feet (240 m)

6G SDI 295 feet (90 m) SDI 984 feet (300 m)

3G SDI 590 feet (180 m)

NOTE: The maximum signal transmission distance depends on signal resolution, the source, the display, and the quality

of the cable.

— This female BNC connector provides an equalized and reclocked HD-SDI output.HD-SDI output

Front Panel

— The LED lights green when the unit is receiving power.Power LED

POWER

12V

0.1 A MAX

INPUT

OUTPUT

400’ RG6 Cable

12G ayHD-SDI Displ

Extron

12G 1HD-SDI 10

Cable Equalizer

12G HD-SDI Camera
