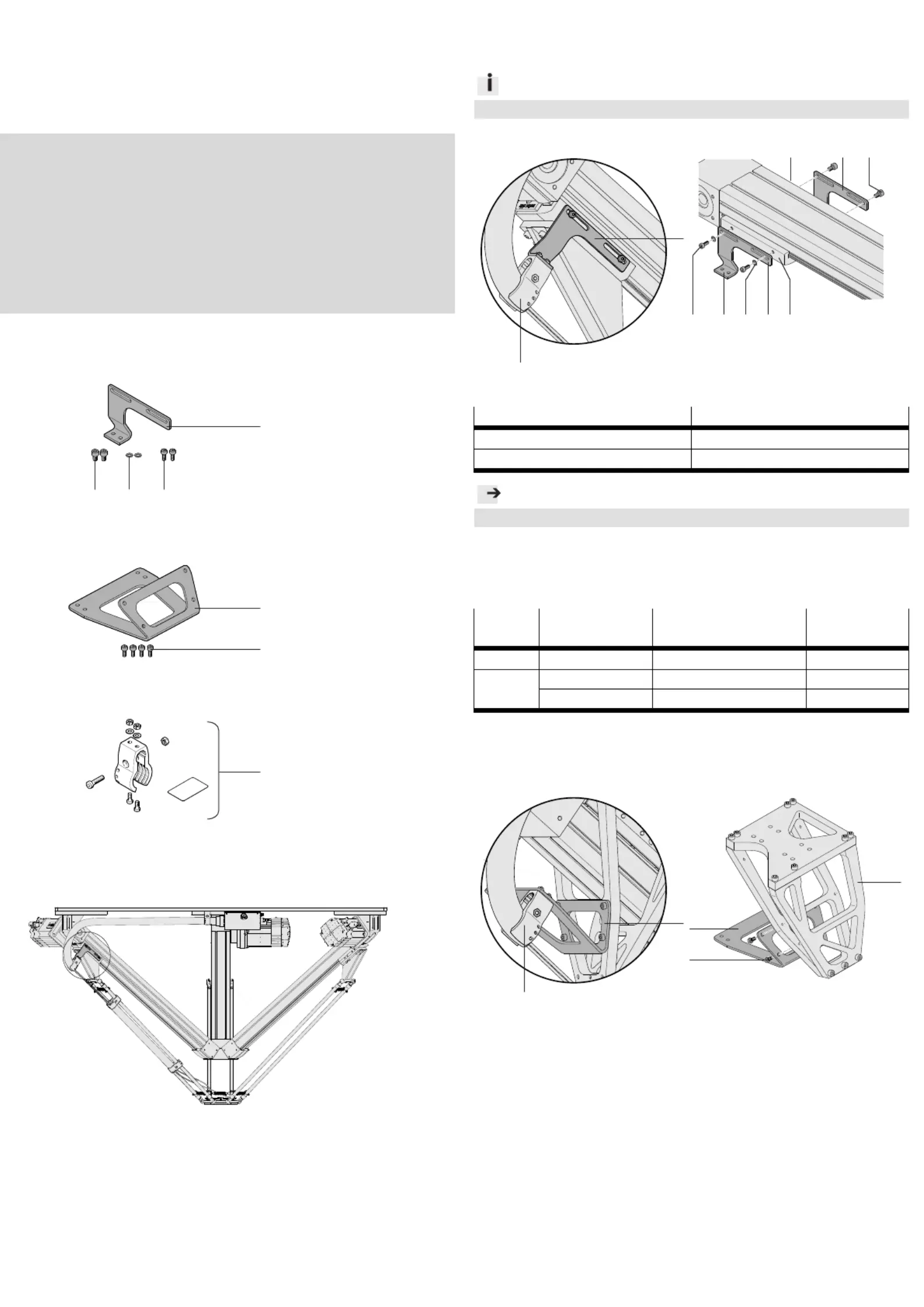

Montageanleitung (Original: de)
8004332
1207NH
†‡
Winkelbausatz
EAHM-E10-AK/-AK-P8
Festo SE & Co. KG
Postfach
D-73726 Esslingen
+49 (0)711 347 0
www.festo.com
1. Te
ileliste
18204d_5
Winkelbausatz
EAHM-E10-AK:
1 Haltewinkel
2 Schraube
M4x10
3 Unterlegscheibe
für M4
4 Schraube
M5x8
(1x)
(2x)
(2x)
(2x)
18204_4
Winkelbausatz
EAHM-E10-AK-P8:
1 Haltewinkel
2 Schraube
M4x10
(1x)
(4x)
Nicht
im Lieferumfang:
18204_9
Schlauchhalter
EAHM-E10-TH:
5 Schlauchhalter
Bestimmun
gsgemäß dient der Winkelbausatz EAHM-E10-AK dazu den
Schlauchhalter EAHM-E10-TH an der Stabkinemati
k EXPT zu befestigen.
2. Montagebeispiel an der Stabkine
matik EXPT
18204d_1
3. Montage an der Achse 1 der Stabkinematik EXPT
Info
Die Achse 1 erkennt man an einer seitlichen Markierung A1.
3a. Montage EAHM-E10-AK bei Stabkinematik EXPT
18204d_2
18204d_8
Platzieren Sie den Winkelbausatz 1 a
m Schlitten auf der entgegengesetz-
ten Seite des angebauten Motors.
Montageseite des angebauten Motors Montageseite des Winkelbausatzes 1
1
1
11
(C) (B)
(B) (C)
Hinweis
Um die Schläuche und Leitungen im Schutzschlauch nicht zu knicken:
Montieren Sie die Schlauchhalter-Schnittstelle (A) in Richtung Motor.
Befestigen Sie den Winkelbausatz 1 mittig an den Gewinden.
Die Langlöcher dienen nicht zum Justieren.
Wählen Sie die nötigen Schrauben 2 4/ und Unterlegscheiben 3.
EXPT- Montageseite des
Winkelbausatzes 1
1
1
11
Schraube 2
2
2
22 mit
Unterlegscheibe 3
3
3
33
Schraube 4
4
4
44
45/70 (B)/(C) – X
95/120 (B) X –
(C) – X
Drehen Sie die Schrauben 2 4/ fest.
Halten Sie das zulässige Anziehdrehmoment ein.
Befestigen Sie den Schlauchhalter 5
( Montageanleitung EAHM-E10-TH).
3b. Montage EAHM-
E10-AK-P8
bei Stabkinematik EXPT-...-P8
18204d_3
18204d_6
Platzieren Sie den Winkelbausatz 1 a
m Anschlussblock (D).
Drehen Sie die Schrauben 2 fest.
Halten Sie das zulässige Anziehdrehmoment ein.
Platzieren Sie den Schlauchhalter 5 1 am Winkelbausatz auf der entge-
gengesetzten Seite des angebauten Motors, ansonsten kollidiert der
Schutzschlauch mit dem Motor.
Befestigen Sie den Schlauchhalter 5
( Montageanleitung EAHM-E10-TH).
1
2
3
4
1
2
1
2
2,9 Nm _ 20 %
2
A
3
1
B
1
4
C
M4: 2,9 Nm _ 20 %
M5: 5,9 Nm _ 20 %
D
5
5
1
1
5
Assembly instructions (translation: en)
8004332
1207NH
†‡
Angle kit
EAHM-E10-AK/-AK-P8
Festo SE & Co. KG
Postfach
D-73726 Esslingen
+49 (0)711 347 0
www.festo.com
1. Parts list
18204d_5
Angle kit
EAHM-E10-AK:
1 M
ounting bracket
2 Screw
M4x10
3 Washer
for M4
4 Screw
M5x8
(1x)
(2x)
(2x)
(2x)
18204_4
Angle kit
EAHM-E10-AK-P8:
1 M
ounting bracket
2 Screw
M4x10
(1x)
(4x)
Not included in scope of
delivery:
18204_9
Tubing holder
EAHM-E10-TH:
5 Tubing
holder
The angle kit EAHM-E10-AK is intended for mounti
ng the tubing holder
EAHM-E10-TH to the parallel kinematic system EXPT.
2. Typical i
nstallation on the parallel kinematic system EXPT
18204d_1
3. Assembly to axis 1 of the parallel kinematic system EXPT
Info
Axis 1 can be identified by an 'A1' marking on the side.
3a. EAHM-E10-AK a
ssembly for parallel kinematic system EXPT
18204d_2
18204d_8
Place the an
gle kit 1 on the slide on the opposite side of the attached
motor.
Mounting side of the attached motor Mounting side of the angle kit 1
1
1
11
(C) (B)
(B) (C)
Note
To prevent the hoses and cables from kinking in the protective conduit:
Mount the tubing holder interface (A) in the direction of the motor.
Secure the angle kit 1 centrally on the threads.
The elongated holes are not used for adjustment.
Select the necessary screws 2 4 3/ and washers .
EXPT- Mounting side of
the angle kit 1
1
1
11
Screw 2
2
2
22 with
washer 3
3
3
33
Screw 4
4
4
44
45/70 (B)/(C) – X
95/120 (B) X –
(C) – X
Tighten the screws 2 4/ . Comply with the permissible tightening torque.
Attach the tubing holder 5 ( assembly instructions EAHM-E10-TH).
3b. EAHM-E10-AK-P
8 assembly for parallel kinematic system EXPT-...-P8
18204d_3
18204d_6
Place the an
gle kit 1 on the manifold block (D).
Tighten the screws 2. Comply with the permissible tightening torque.
Place the tubing holder 5 1 on the angle kit on the opposite side of the
attached motor, otherwise the protective conduit will collide with the mo-
tor.
Attach the tubing holder 5 ( assembly instructions EAHM-E10-TH).
1
2
3
4
1
2
1
2
2.9 Nm _ 20 %
2
A
3
1
B
1
4
C
M4: 2.9 Nm _ 20 %
M5: 5.9 Nm _ 20 %
D
5
5
1
1
5
