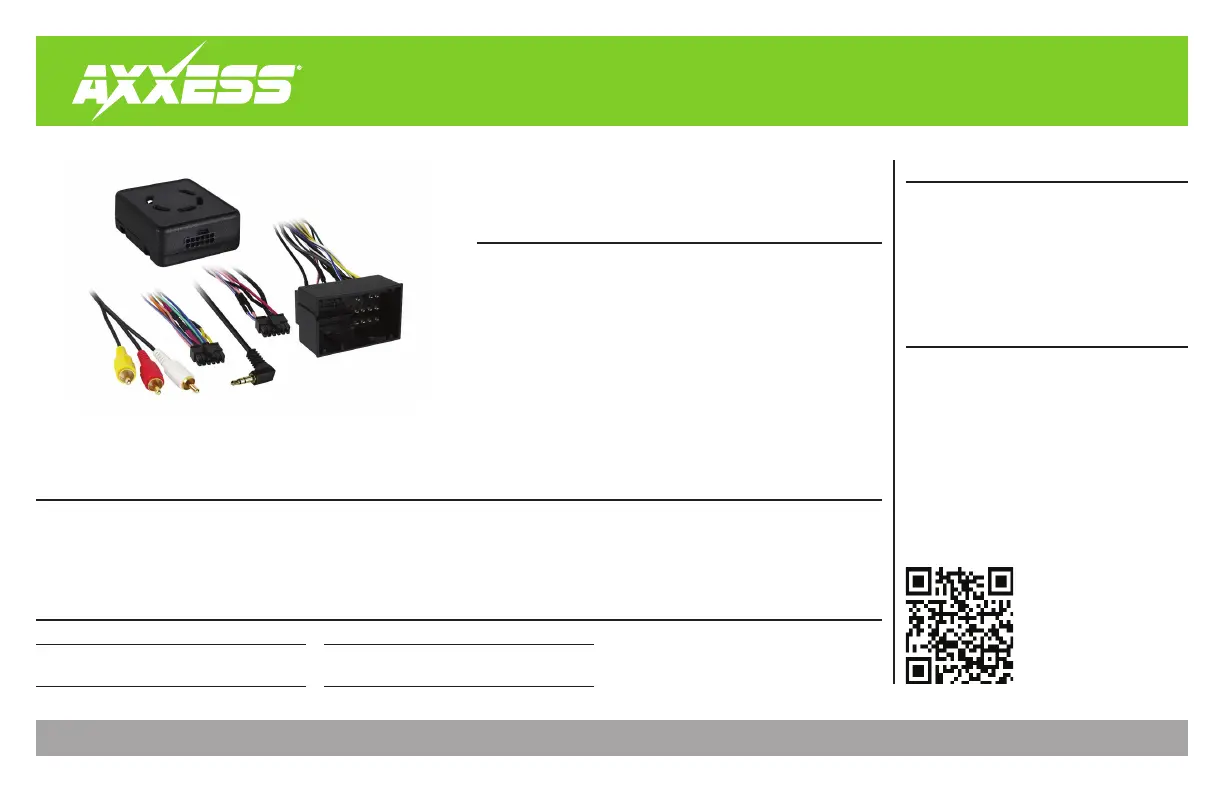

Oldal 1/8
LC-CHRC-01
I N S TA L L AT I O N I N S T R U C T I O N S
AxxessInterfaces.com © COPYRIGHT 2019 METRA ELECTRONICS CORPORATION REV. 9/30/19 INSTLC-CHRC-01
Product Info
INTERFACE FEATURES
INTERFACE COMPONENTS
TOOLS REQUIRED
• Wire cutter • Crimp tool • Solder gun • Tape
• Connectors (example: butt-connectors, bell
caps, etc.)
TABLE OF CONTENTS
Connections ............................................................2
Installation .............................................................3
Programming .........................................................3
Ram Data Interface 2013-2017
• Provides accessory power (12-volt 10-amp)
• Retains R.A.P. (retained accessory power)
• Used in non-amplified models, or when bypassing a factory amplifier
• Provides NAV outputs (parking brake, reverse, and speed sense)
• Pre-wired ASWC-1 harness (ASWC-1 sold separately)
•
Retains the factory backup camera (if displayed through the OE radio)
• Retains the 3.5mm AUX-IN jack
• Retains balance and fade
• Retains safety chimes
• Micro-B USB updatable
• LC-CHRC-01 interface
• LC-CHRC-01 harness
APPLICATIONS
RAM
1500/2500/3500
(small screen option) 2013-2017
Chassis Cab 3500/4500/5500
(small screen option) 2013-2017
2
CONNECTIONS
From the LC-CHRC-01 harness to the aftermarket radio:
• Connect the wire to the ground wire.Black
• Connect the Yellow wire to the battery wire.
• Connect the wire to the accessory wire.Red
• If the aftermarket radio has an illumination wire, connect the wire to it.Orange
• Connect the wire to the right front positive speaker output.Gray
• Connect the Gray/Black wire to the right front negative speaker output.
• Connect the wire to the left front positive speaker output.White
• Connect the wire to the left front negative speaker output.White/Black
• Connect the wire to the left rear positive speaker output.Green
• Connect the wire to the left rear negative speaker output.Green/Black
• Connect the wire to the right rear positive speaker output.Purple
• Connect the wire to the right rear negative speaker output.Purple/Black
The following (3) wires are only for multimedia/navigation radios that require these wires.
• Connect the wire to the VSS/speed sense wire.Blue/Pink
• Connect the wire to the reverse wire.Green/Purple
• Connect the wire to the parking brake wire.Light Green
• Connect the Yellow RCA jack the backup camera input.
• If retaining the factory AUX-IN jack, connect the & RCA jacks to the AUX input.Red White
• Tape off and disregard the wire, it will not be used in this application.Blue/White
12-pin pre-wired ASWC-1 harness:
• This harness is to be used along with the optional ASWC-1 (not included) to retain steering
wheel audio controls. If the ASWC-1 is not being used, disregard this harness. If it will be
used, please refer to the ASWC-1 instructions for radio connections and programming.
Note: Disregard the harness that comes with the ASWC-1.
• Connect the wire to the accessory wire.Red
3
REV. 9/30/2019 INSTLC-CHRC-01
INSTALLATION PROGRAMMING
With the key in the off position:
• Connect the LC-CHRC-01 harness into the interface, and then to the harness in the vehicle.
If using the ASWC-1, connect it after you initialize and test the LC-CHRC-01, with the key Note:
in the off position.
Attention!
If the interface loses power for any reason, the following steps will need to be
performed again. Also, if installing an ASWC-1 connect it after you initialize and test the interface/
radio, with the key in the off position.
• Turn the key (or push-to-start button) to the ignition position and wait until the radio comes on
.
If the radio does not come on within 60 seconds, turn the key to the off position, Note:
disconnect the interface, check all connections, reconnect the interface, and then try again.
• Turn the key to the off position, and then to the accessory position. Test all functions of the
installation for proper operation, before reassembling the dash.
