Introduction
The HDMI over CAT5e Transmitter with HDMI Loop-Out
provides a cost effective solution by which high definition
video and high quality audio can be transmitted to
mulitiple locations over long distances using inexpensive
CAT5e/6 cables.
Features and Benefits
• Extends HDMI video/audio transmission to
displays over CAT5e/6 cable cabling
• Local HDMI output
• Compliant with HDMI Deep color and 3DTV
• HDCP and DVI compliant
• Transmission: 200ft @ 720p/1080i or 130ft @ 1080p
• Bandwidth: 6.75Gbps
• Allows cascading
• Pure unaltered uncompressed 7.1ch digital HDMI
transmission over CATx cable
• Supports HDMI Deep Color and 3DTV
• Supports embedded EDID and EDID learning of the
connected HDMI display
• Supports local HDMI display
04-0913A
HDMI over CAT5e
Transmitter with HDMI
Loop-Out
Installation Guide
2

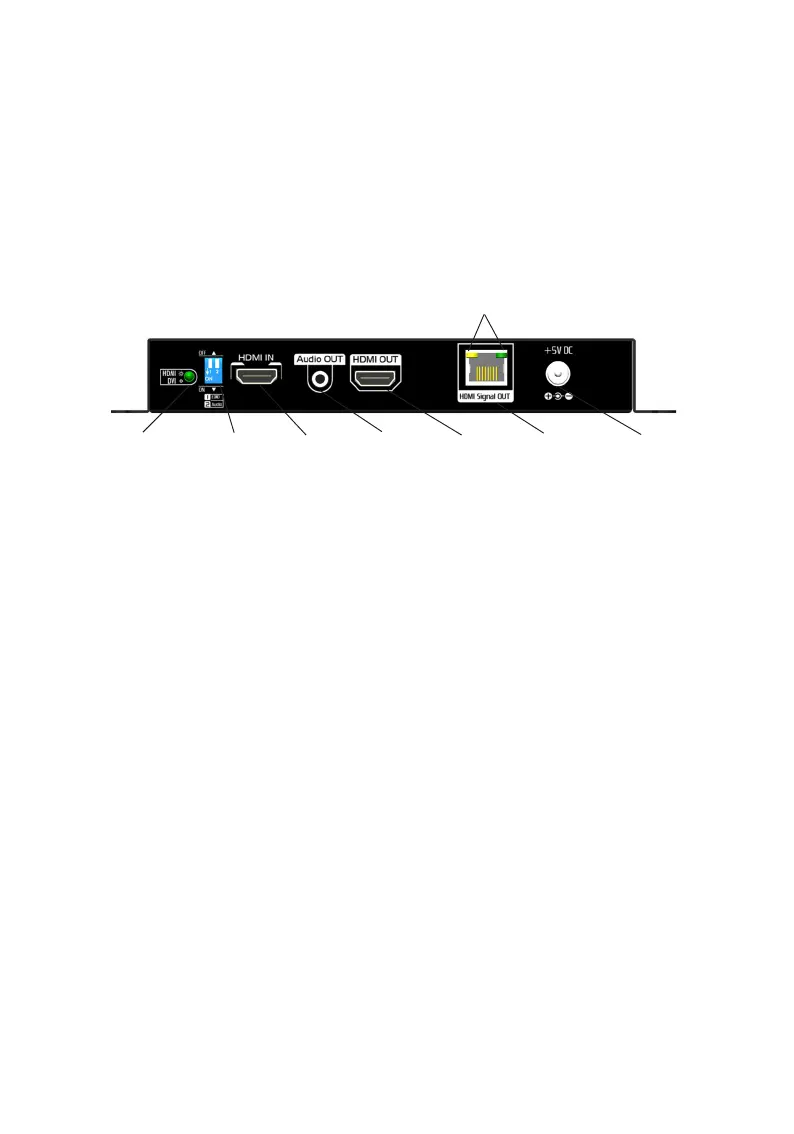

Figure 1: Rear Panel
• HDMI In LED: Lights up when your HDMI source is
powered on and working properly
• DIP Switch: See DIP Switch section for more
information
• HDMI In: Connect your HDMI source via HDMI
m-m cable here (cable not included)
• Audio Out: 3.5mm audio jack, plug in your local
stereo speakers here
• HDMI Out: Connect a local HDMI display here
• RJ-45 Out: Link to the next transceiver/receiver
(optional). The two LEDs will light up when the
transmitter is powered up
• Power Jack: Plug in the included 5V/4A power
adapter here
HDMI In
LED
DIP
Switch
HDMI
In
Audio
Out
HDMI
Out
RJ-45
Out
Power Jack
LED
Package Contents
• HDMI over CAT5e Transmitter with HDMI Loop-Out
• Screw kit and 4x rubber pads
• 5V/4A power adapter
• Installation guide
Layout
3
Dip Switch
• Default Mode: 1080p video and 7.1ch surround
sound audio. If your HDTV shows video without
audio, set DIP switch to Safe Mode
• Safe Mode: 1080p and stereo output. This setting
does not support an HDMI source set to outpu
1080p resolution. Set the HDMI source's output to
any resolution less than 1080p or "Auto"
• EDID Learning / EDID Learning & Stereo Mode:
Power off the Transmitter. Connect your HDTV to
the Transmitter's HDMI Output via HDMI cable,
then set pin-1 at On. Power on the Transmitter and
HDTV, wait 5~10 seconds to complete the EDID
learning process. To learn the EDID from another
HDTV, repeat this procedure
NOTE: Bypass mode may cause compatibility
issues when mixing HDMI sources and HDMI
displays. If you cannot get satisfactory audio and/
or video output, set the DIP switch to Default
Mode or Safe Mode.
Table 1: DIP Switch Position
DIP Switch Position
Video Audio Description
Pin 1 Pin 2
Off Off Up to 1080p Surround Default Mode
Off On Up to 1080p Stereo Safe Mode
On Off Bypass Bypass EDID Learning Mode
On On Bypass Stereo EDID Learning & Stereo Mode
