Oldal 1/12

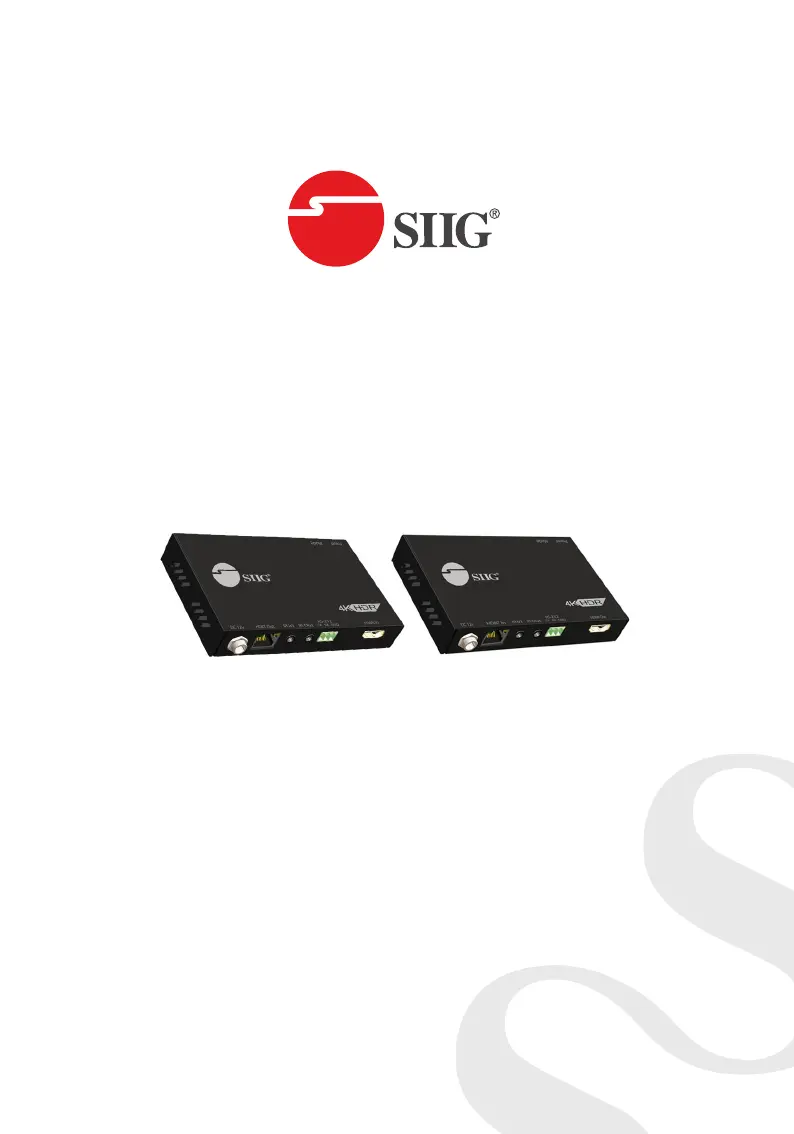

1
4K HDR HDMI 2.0 HDBaseT
Extender Over Single Cat5e/6
with RS-232 & IR - 60m
User Reference Guide
P/N: CE-H23211-S1
04-1121A
2
Introduction
The 4K HDR HDMI 2.0 HDBaseT Extender Over Single
Cat5e/6 with RS-232 & IR - 60m extends HDMI
transmission distance up to 198ft (60m) at 1080p or
114ft (35m) at 4K over an economical CAT5e/6 cable.
Features and Benefits
• Supports video resolutions up to 4Kx2K @60Hz
(4:4:4 8bit) or HDR 4Kx2K @60Hz (4:2:0 10bit) to
deliver crystal clear images
• 7.1 Digital sound capabilities as well as
uncompressed LPCM and compressed DTS-HD
& Dolby True HD for a state-of-the-art
entertainment experience
• PoC (Power over Cable) feature, only one power
adapter is required to power both the transmitter
and receiver units
• Bi-directional IR sensors allow you to remotely
control the HDMI source device from the remote
display side or control the remote display from
the source device side
• Supports 3D, CEC, HDMI 2.0 and HDCP 2.2
protocols. Bandwidth up to 18Gb/s
• Premium metal housing with ventilation panels
improve heat dissipation for enhanced safety
and stability
• Built-in phoenix connector for RS232 control
signal transmission or firmware update. Included
mounting ears for easy installation
3
Specifications
Co m p l ian ce HDMI 2.0a / HDCP 2.2
Resolut ion HDR 4Kx2K @60Hz (4:2:0 10bit ) / 4Kx2K@60Hz (4:4:4 8bit)
Audio LPCM, DTS-HD and Dolby Tr ue HD (7.1CH)
Tr ansm ission Dist ance
HDR 4Kx2K @60Hz: Up t o 35m
1080p @60Hz: Up t o 60m
IR Signal Fr equency 20KHz to 60KHz
Connectors
TX:
1x Power jack
1x 8-pin RJ45
1x 3.5mm IR Receiver
1x 3.5mm IR Blaster
1x 3-pin phoenix connector (RS-232)
1x Dip swit ch
1x 19-pin HDMI Type-A, Female
3x LED indicator (Power / Link/ Signal)
RX:
1x Power jack
1x 8-pin RJ45
1x 3.5mm IR Receiver
1x 3.5mm IR Blaster
1x 3-pin phoenix connector (RS-232)
1x Dip swit ch
1x 19-pin HDMI Type-A, Female
3x LED indicator (Power / Link/ Signal)
Housing Mat er ial Metal
Power Adap t er
Input: AC 100-240V/ 50~60Hz
Output: DC 12V / 2A
Dim ensions 4.7" x 2.9" x 0.8"
Weight 0.27Ibs
Oper ating Tem per at ure 32 to 104 degr ees F
Storage Temper at ure -4 to 140 degr ees F
Package Contents
• 4K HDR HDMI 2.0 HDBaseT Extender (TX & RX)
• Power adapter
• IR blaster extension cable & IR receiver extension
cable
• Mounting ears & Screw kit
• Terminal block
• User Reference Guide
