Row Power 25
4ms Company
Eurorack Power Module
User Manual 1.0 – Sept. 24, 2019
!

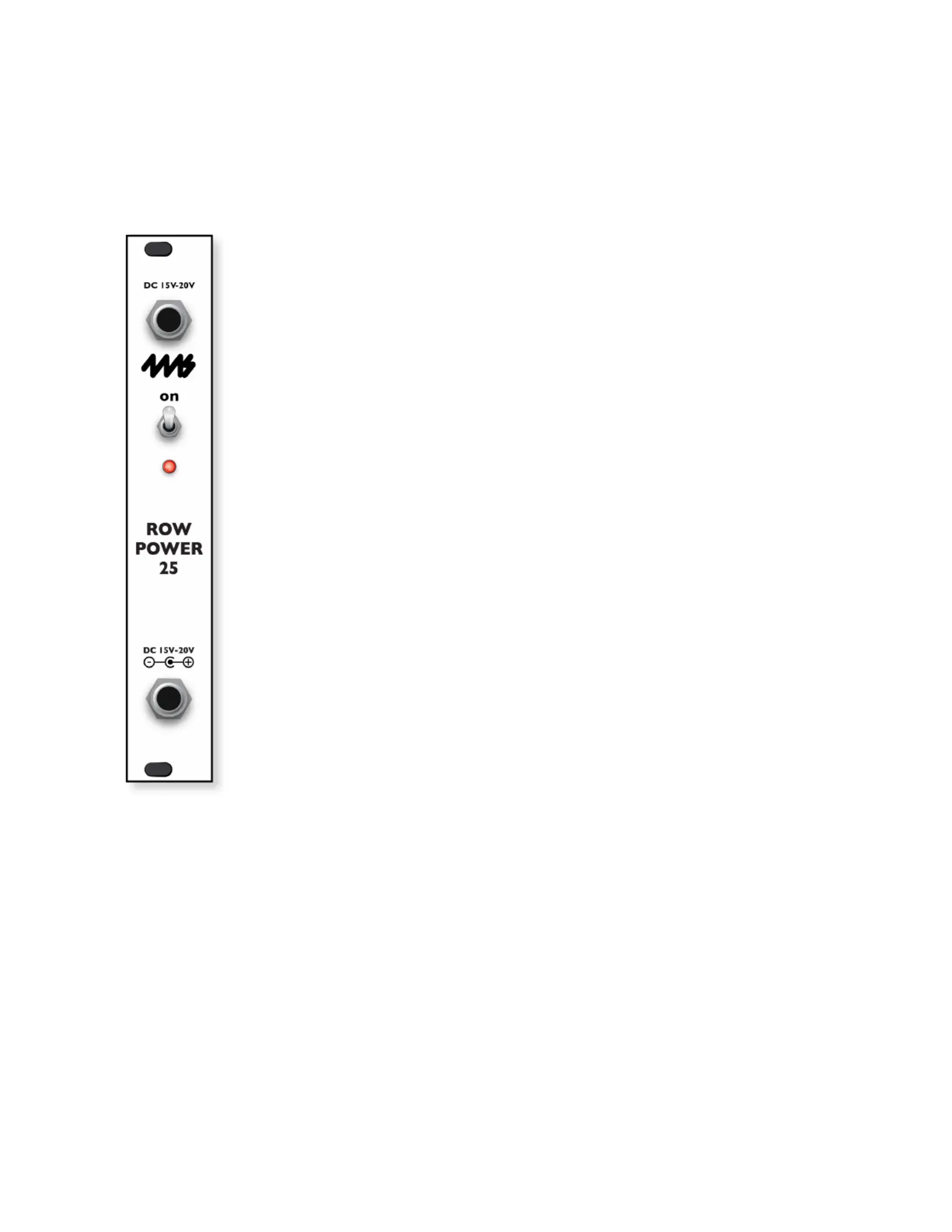

The Row Power 25 is a power supply module for the Eurorack modular system. It
requires a barrel-style power brick (15V – 20V DC) and supplies power to modules
via flying bus cables, direction connection, and/or bus boards using the single
standard 16-pin Eurorack header on the back. For custom power systems, the
Row Power 25 has a set of easily soldered holes for using large gauge wire or
MTA156 connectors to connect to distribution bus boards.!
Multiple Row Power modules can be powered from a single power brick by
daisy-chaining with an inexpensive barrel cable. The Row Power 25 can also be
daisy-chained to 4ms Company’s Pod enclosures.!
Maximum and recommended power output:
•+12V: 1.4A maximum, 1.0A recommended!
•-12V: 0.8A maximum, 0.5A recommended!
•+5V: 1.0A maximum, 0.8A recommended!
Maximum power output can be expected under normal operating conditions.
Recommended power output is guaranteed under extreme temperature and limited airflow
conditions.
Power Brick:
•
Available wherever Row Power modules are sold.!
•You may use your own power brick if it meets the following:!
•
15VDC to 20VDC!
•
Minimum 30W output power!
•
Positive center 2.1mm barrel plug!
•
Low-noise output!
Features:
•Two identical barrel power jacks at top and bottom for daisy-chaining (either
jack can be used for power input or chaining)!
•!On/off switch
•!LED indicates +/-12V rails are functioning
•!25.6mm (1.01”) deep with power cable attached
•!22.0mm (0.87”) with no power cable (when using solder points)
•#4HP
Page of 14
