Part no.: 52-230-1005
OPERATING MANUAL
EV CHARGING CABLE
MODE 2 | max. 11kW | 3-phase
8A – 10A – 13A – 16A
Bedienungsanleitung beachten!
Nicht direkter Sonneneinstrahlung aussetzen!
BESTIMMUNGSGEMÄSSER GEBRAUCH
Das Kabel ausschließlich zum Laden von Elektro- und
Hybridfahrzeugen mit Wechselstrom (AC) an CEE
Steckdosen mit 16A Belastbarkeit verwenden. Das
Ladekabel darf nur zusammen mit normgerechten und
dafür vorgesehenen Fahrzeug-Inlets nach IEC 62196-2
(Typ 2 Stecker) eingesetzt werden.
Die Einhaltung aller Angaben in dieser Bedienungs-
anleitung gehören ebenso zur bestimmungsgemäßen
Verwendung. Jede darüberhinausgehende oder
andersartige Benutzung gilt als Fehlgebrauch und kann
zu gefährlichen Situationen führen. Für Schäden bei
nicht bestimmungsgemäßer Verwendung haftet der
Benutzer.
SICHERHEITSHINWEISE
• Nur an fehlerfreie und geeignete Infrastruktur an-
schließen (CEE Steckdose 16A). Im Zweifelsfall durch
eine Fachkraft auf Tauglichkeit prüfen lassen.
Darauf achten, dass die Sicherung nicht überlastet
wird und keine anderen Verbraucher auf diese
Sicherung geschaltet sind.
• Ein unsachgemäßer Umgang mit dem Ladekabel
kann Explosionen, Stromschläge und Kurzschlüsse
verursachen. Allgemein gültigen Sicherheitsvor-
kehrungen und die Hinweise beachten.
• Vor jeder Benutzung das Ladekabel und die
Kontakte auf Schäden und Verschmutzung prüfen.
• Niemals mit einem beschädigten Ladekabel, einem
Fahrzeug-Inlet, einer Kontrollbox oder einer
beschädigten CEE Steckdose laden.
• Niemals mit Kontakten, die verschmutzt oder feucht
geworden sind, laden.
• Stecker niemals mit Gewalt abziehen. Gefährliche
Lichtbögen können zum Tod oder schweren
Verletzungen führen
WILLKOMMEN
Vielen Dank für den Kauf Ihres neuen ABSINA EV
Ladekabels Mode 2. Mithilfe der Bedienungsanleitung
können Sie die Funktionen Ihres Ladekabels optimal
nutzen. Wir wünschen Ihnen viel Freude mit Ihrem
neuen Ladekabel.
Ihr ABSINA-Team.
SYMBOLERKLÄRUNG
Das Produkt entspricht den Anforderungen
der EU-Richtlinie.
Das Produkt nicht in den Hausmüll werfen!
Das Produkt über einen zugelassenen Ent-
sorgungsbetrieb oder über die kommunale
Entsorgungseinrichtung entsorgen. Aktuell
geltenden Vorschriften beachten. Im Zwei-
felsfall mit der Entsorgungseinrichtung in
Verbindung setzen.
Achtung! Eine gefährliche Situation kann
eintreten, wenn die Maßnahmen nicht
eingehalten werden. Gefahr von Tod,
schweren Verletzungen und Verbrennungen!
Keine Verwendung von Ladekabeln, die an
Gehäuse, Stecker oder Leitung beschädigt sind!
Keine Verlängerungskabel jeglicher Art
verwenden!
Keine Mehrfachsteckdosen verwenden!
Keine Adapter verwenden!
Fahrzeugkupplung Typ 2
Deutsch . English . Français . Español . Italiano
CEE
1
2
3
32
1
CEE
1
2
3
32
1
• Das Ladekabel nur an Fahrzeug-Inlets und CEE
Steckdosen anschließen, die vor Wasser, direkter
Sonneneinstrahlung, Feuchtigkeit und anderen
Flüssigkeiten geschützt sind.
• Es gibt Elektrofahrzeuge, die ein Starten des
Fahrzeuges mit gestecktem Ladekabel erlauben.
Immer darauf achten, das Ladekabel vor dem Los-
fahren zu lösen.
• Das Ladekabel nicht mit einem Verlängerungskabel
oder einem Adapter verwenden. Modifikationen oder
Veränderungen sind lebensgefährlich und führen
zum sofortigen Ausschluss der Gewährleistung.
• Falls die Steckverbindung raucht oder schmilzt,
niemals das Ladekabel anfassen. Wenn möglich,
den Ladevorgang abbrechen. Die betreffende
Netzsteckdose stromlos schalten (Sicherung, FI,
Schalter).
• Darauf achten, dass das Ladekabel für Kinder nicht
zugänglich ist. Nur Personen mit einer gültigen
Fahrerlaubnis für Kraftfahrzeuge dürfen das Lade-
kabel bedienen.
• Das Kabel nur im geschützten Außenbereich ein-
setzen.
Ladevorgang beginnen
Ladevorgang beenden

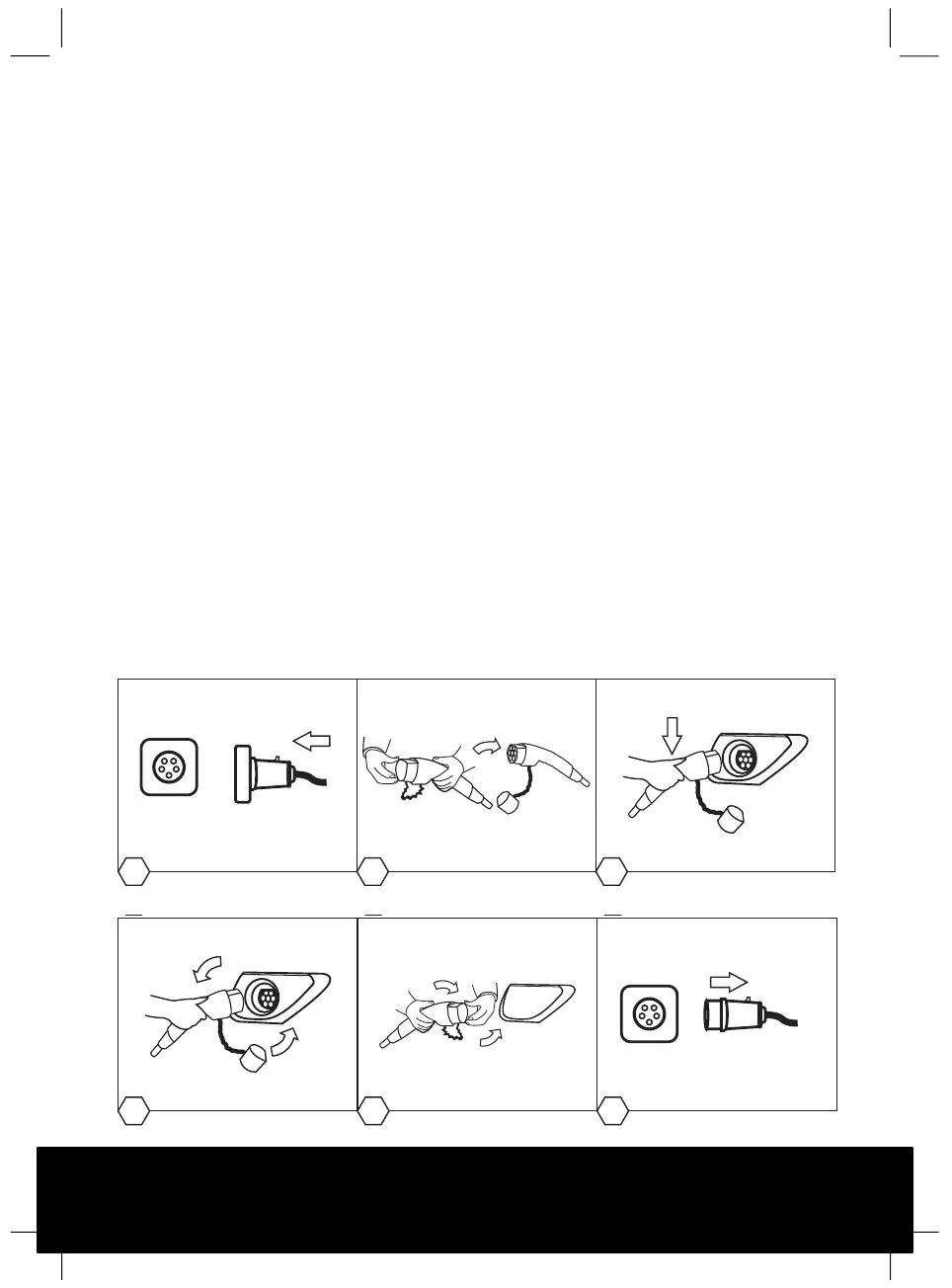

BEDIENUNG
1. Die Anleitung des Ladekabels und des Fahrzeuges
vollständig und sorgfältig durchlesen.
2. Den Fahrzeugmotor abstellen und den Schalthebel
auf Parken stellen.
3. Den Netzstecker des Ladekabels mit einer ge-
eigneten Steckdose (400V 16A) verbinden.
4. Das Leuchten der grünen LED signalisiert die
Ladebereitschaft.
5. Die Schutzkappe vom Ladestecker ziehen den
Stecker mit der Ladebuchse des Fahrzeuges ver-
binden.
6. Der Ladevorgang startet automatisch, sobald die
blaue LED anfängt zu blinken.
7. Der Ladevorgang ist beendet, wenn die grüne LED
und die blaue LED dauerhaft leuchten.
8. Bei Beendung des Ladevorgangs den den Lade-
stecker aus der Ladebuchse des Fahrzeuges ziehen
und anschließend den Netzstecker aus der Netz-
steckdose (Fahrzeug muss entriegelt sein) ziehen.
9. Die Schutzkappe auf den Ladestecker stecken und
das Kabel knickfrei aufrollen.
Deutsch . English . Français . Español . Italiano
