22 – User Manual ENG Motor Controller EMC-1
Version 09/2014

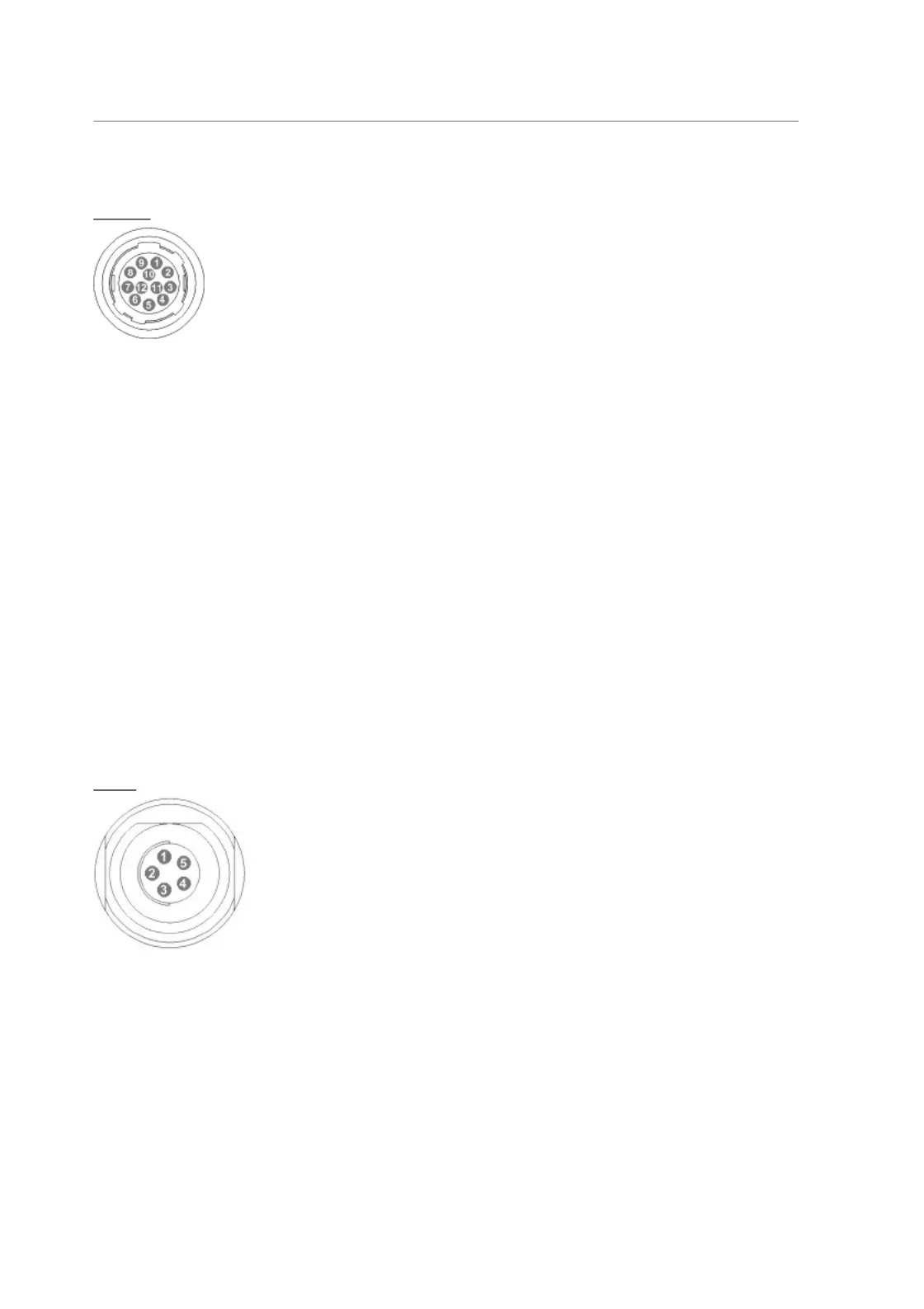

Connector Pin-Outs
LENS
1
n.c.
2
n.c.
3
GND
Ground
4
n.c.
5
n.c.
6
+12V
Regulated 12 V/1 A lens supply
7
n.c.
8
n.c.
9
n.c.
10
n.c.
11
CAM to LENS
Serial connection
12
LENS to CAM
Serial connection
LCS
1
GND
Ground
2
n.c.
3
CAN-L
CAN bus
4
CAN-H
CAN bus
5
+V-BAT
Battery supply output
ENG Motor Controller EMC-1 – User Manual 23
Version 09/2014

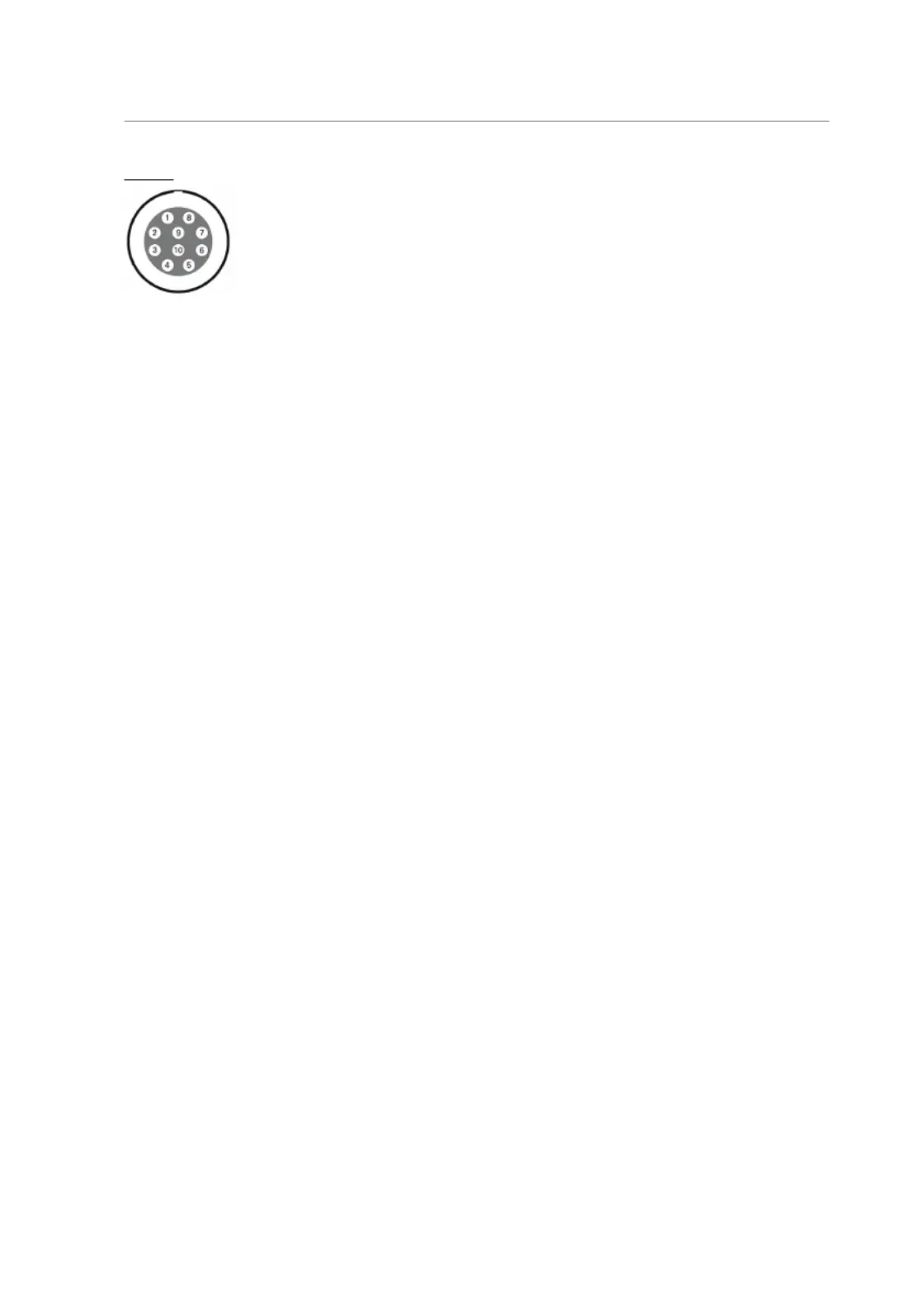

CAM
1
GND
Ground
2
+V-BAT
9.5 V to 34 V DC IN
3
RxD
RS232
4
TxD
RS232
5
R/S
ARRI R/S
6
RUN-SW2
Opto switch, connects to pin 8 @REC (max. 100
mA/50 V)
7
ACAM
Tally, analog input, active high (default value:
1.25 V transition level)
8
RUN-SW1
Opto switch, connects to pin 6 @REC (max. 100
mA/50 V)
9
DAC-CAM
REC, analog output, active high (default value
@REC: 3.3 V)
10
D-CAM
TALLY, digital input, active low, 3.3 V logic
signal level
24 – User Manual ENG Motor Controller EMC-1
Version 09/2014

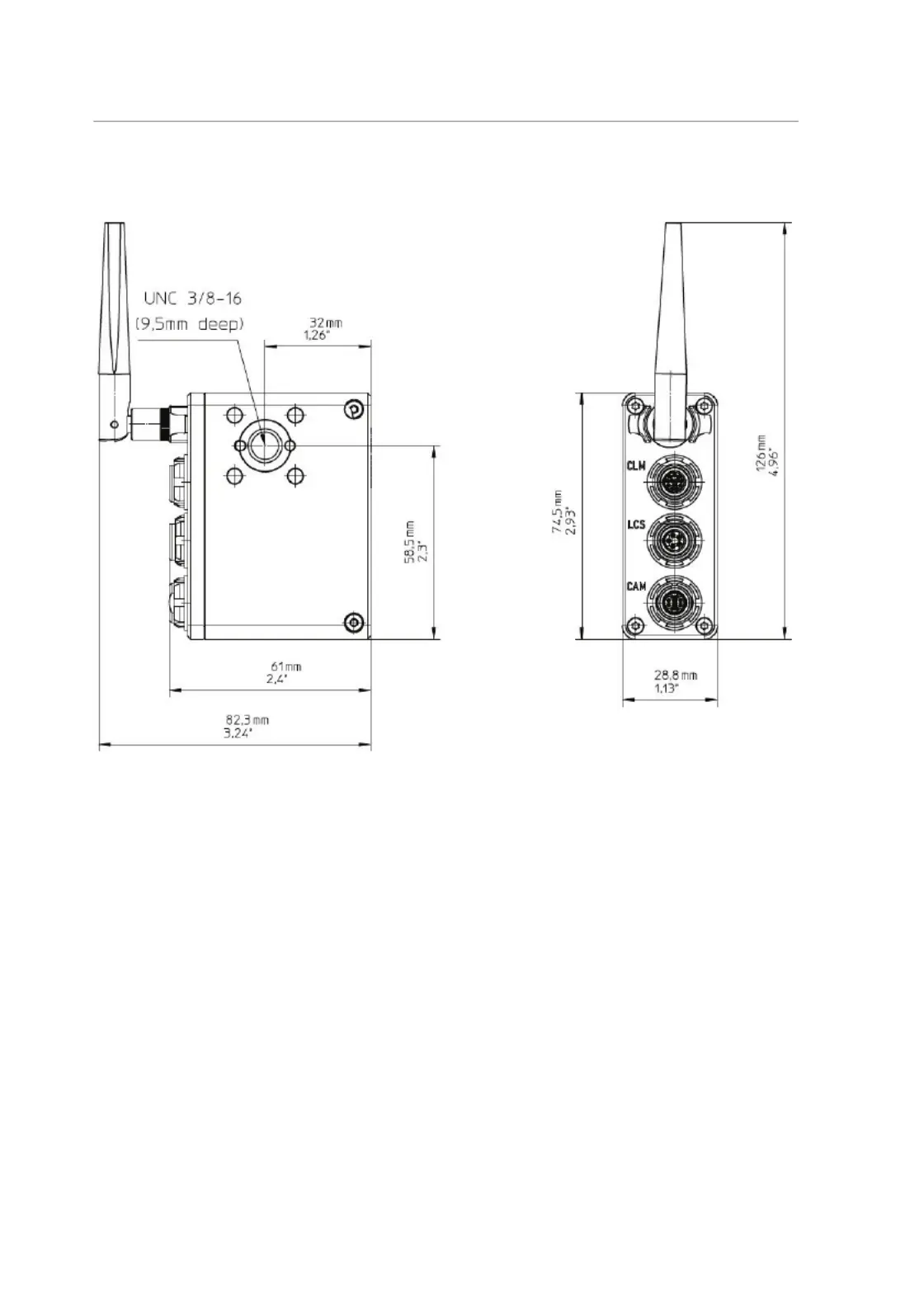

Dimensions and Weight
Weight (including antenna): 173 g
