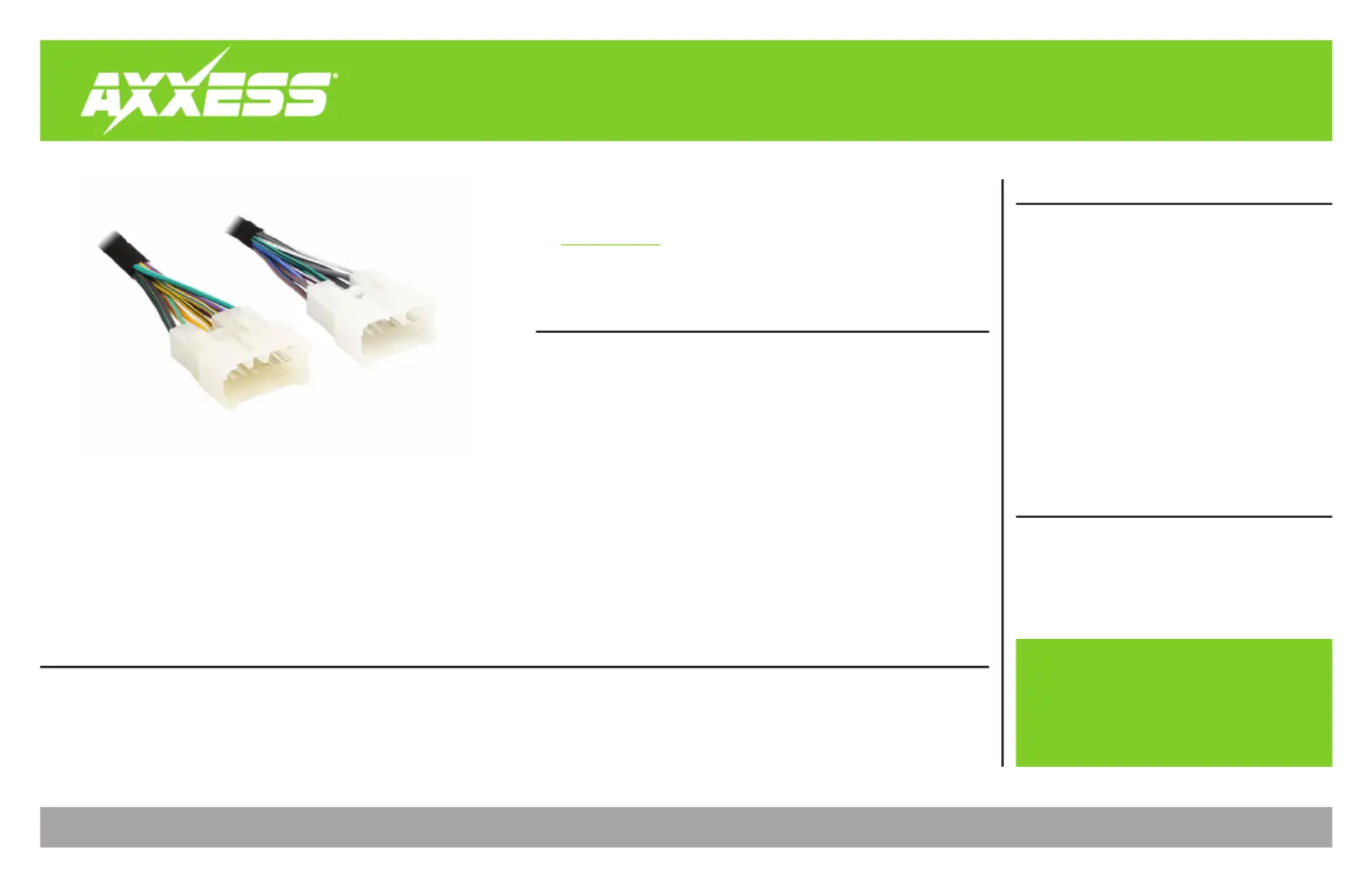

AXABH-TY4
I N S TA L L A T I O N I N S T R U C T I O N S
AxxessInterfaces.com © COPYRIGHT 2020 METRA ELECTRONICS CORPORATION REV. 1/30/20 INSTAXABH-TY4
Attention! Let the vehicle sit with the key
out of the ignition for a few minutes before
removing the factory radio. When testing the
aftermarket equipment, ensure that all factory
equipment is connected before cycling the
key to ignition.
TOOLS REQUIRED
• Crimping tool and connectors, or solder gun,
solder, and heat shrink
• Tape • Wire cutter • Zip ties
TABLE OF CONTENTS
Amplifier locations ................................................ 2
Connections
-Avalon ...................................................................3
-Highlander, RAV4 .................................................4
-Land Cruiser, Sequoia ..........................................5
-Prius 2006-2009 ...................................................6
-Prius 2010-2011 ..................................................... 7
-Venza .....................................................................8
Toyota Amplifier Bypass Harness 2005-2018
• Amplifier bypass harness
• Vehicle-specific harness to bypass the factory amplifier
• Allows loose wires to wire to an aftermarket amplifier
• Saves the installer unnecessary labor and wire
APPLICATIONS
Toyota
Avalon 2005-2010
Highlander 2008-2012
Land Cruiser 2008-2011
Prius 2006-2011
RAV4 2006-2011
Sequoia 2008-2018
Venza 2009-2016
Visit AxxessInterfaces.com for more detailed information about the product and up-to-date
vehicle specific applications
FEATURES
2
AMPLIFIER LOCATIONS
Vehicle Amp Location
Avalon Under driver’s seat
Highlander Under passenger seat
Land Cruiser Under driver’s seat
Prius Under passenger seat
RAV4 Behind right rear quarter panel
Sequoia Under passenger seat
Venza Under driver’s seat
3
REV. 1/30/2020 INSTAXABH-TY4
CONNECTIONS
Gray Rear Right Surround Speaker +
Gray/Black Rear Right Surround Speaker -
Brown/White Rear Left Mid/Tweeter +
Blue/Pink Rear Left Mid/Tweeter -
Brown/Yellow Rear Right Mid/Tweeter +
Brown/Blue Rear Right Mid/Tweeter -
Green Center Channel Speaker +
Green/Black Center Channel Speaker -
White No connection
White/Black No connection
Wire Color Speaker
10-Pin Harness:
Green/White Front Left Mid/Tweeter +
Purple Front Left Mid/Tweeter -
Yellow/Blue Front Right Mid/Tweeter +
Yellow/Orange Front Right Mid/Tweeter -
Green/Orange Rear Left Surround Speaker +
Yellow/Red Rear Left Surround Speaker -
Black/Yellow Subwoofer +
Black/Green Subwoofer -
Green/Red No connection
Purple/Black No connection
White/Red No connection
Yellow/Black No connection
Wire Color Speaker
12-Pin Harness:
Avalon
