Zeichnungs Nr. / Drawing No:
Name
Datum
Gezeichnet
Drawn by
Produkt / Bezeichnung / Title:
04.03.2011 Oliver.Gell
Jede Form der unbefugten Nutzung, Ver ffentlichung, des Kopierens oder der Offenlegung desö
Inhalts ist nicht gestattet.
Any form of unauthorized use, publication, copying or disclosure of the content is prohibited
www.bachmann.com
Coni
B0570103BA67
13.04.2012 Jens Matheis
03.04.2012 Christian Heller
Freigabe /
Approval
Kontrolliert /
checked by
- © 2012 Printed by Bachmann GmbH & Co.KG, Ernsthaldenstraße 33 · D - 70565 Stuttgart · Germany
Montageanleitung /
Assembly instruction
Rev.: 03
10 - 24mm
22 - 35mm
•
•
'
'
'
&
n 2mm; Tief 1mm
n2mm; deep 1mm

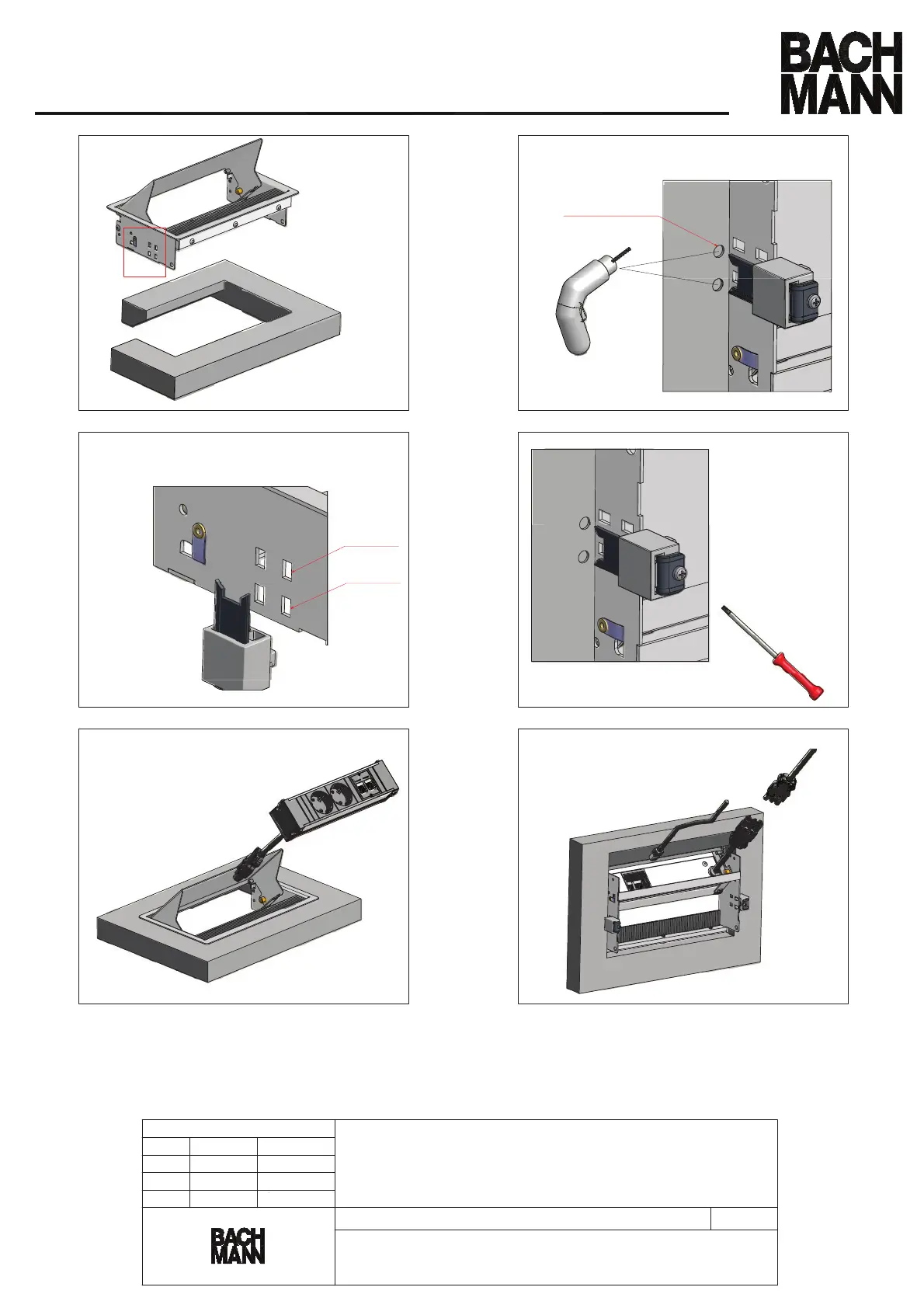

1. 2.
3. 4.
5. 6.
%
Einbaurahmen / Frame
Zeichnungs Nr. / Drawing No:
Name
Datum
Gezeichnet
Drawn by
Produkt / Bezeichnung / Title:
04.03.2011 Oliver.Gell
Jede Form der unbefugten Nutzung, Ver ffentlichung, des Kopierens oder der Offenlegung desö
Inhalts ist nicht gestattet.
Any form of unauthorized use, publication, copying or disclosure of the content is prohibited
www.bachmann.com
Coni
B0570103BA67
13.04.2012 Jens Matheis
03:04:2012 Christian Heller
Freigabe /
Approval
Kontrolliert /
checked by
- © 2012 Printed by Bachmann GmbH & Co.KG, Ernsthaldenstraße 33 · D - 70565 Stuttgart · Germany
Montageanleitung /
Assembly instruction
Rev.: 03
M
M
A B C D E F G
3-fach / way 138mm 230mm 15mm 55 10 - 35mm 248mm 151mm°
6-fach / way 138mm 368,5mm 15mm 55 10 - 35mm°386,5mm 151mm
Achtung: Toleranz f r alle A- / B- Maü ße = + 0,50mm
Attention: Tolerance from all A- / B- size = + 0,50mm

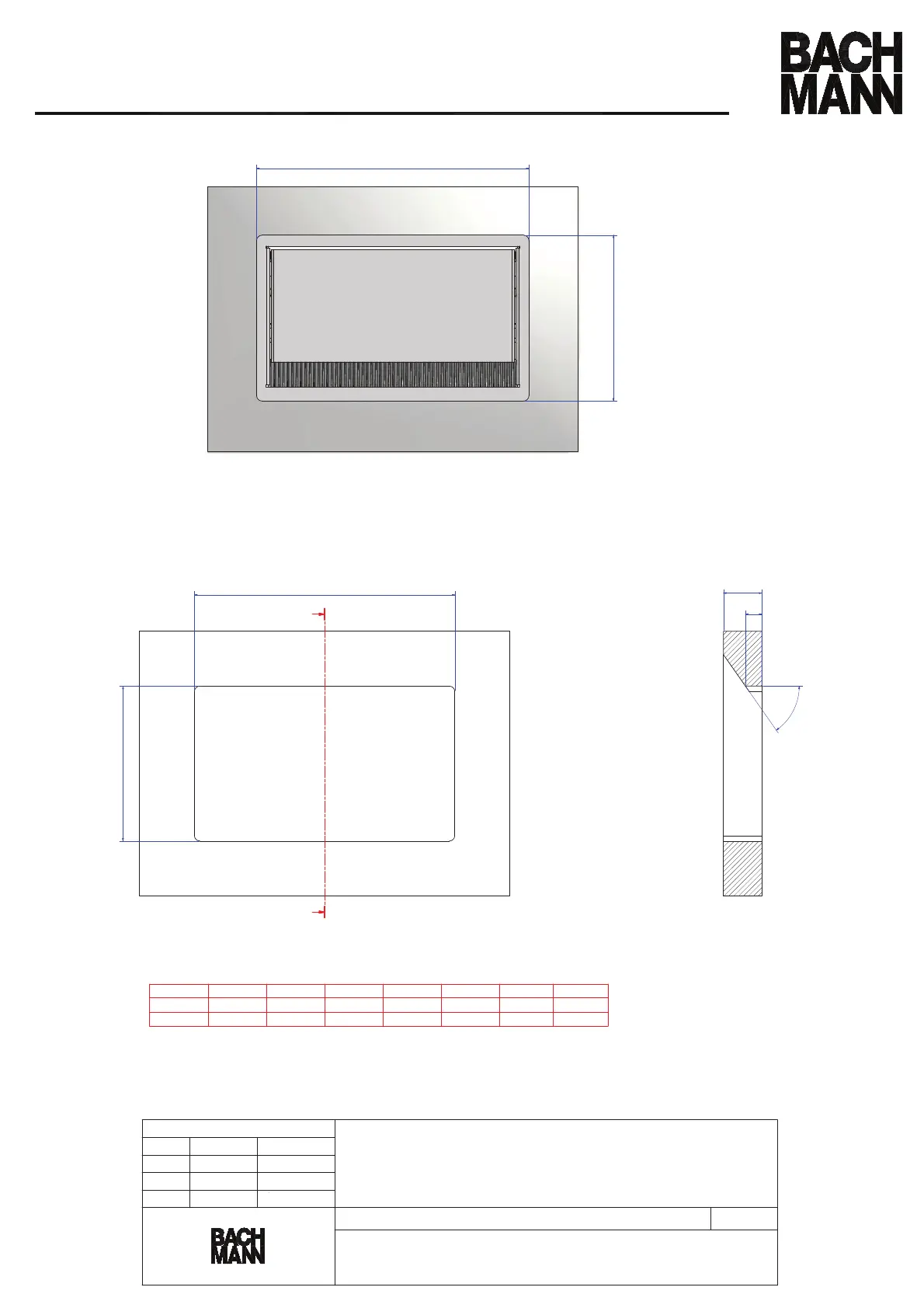

Tisch - Ausschnittmaße / Table cut - out dimensions
B
A
D
C
E
G
F
Einbaurahmen / Frame
Ausschnitt der Tischb ndige ü
Version nach Produkt anpassen
Eckenradius 5mm
Adapt cut-off from
table to the product
if the surface is plane
to the table
radius 5mm°
