HSi In-Ceiling Speakers

HSi Montaje empotrado Sistemas de altavoces

Systèmes d’enceintes encastrées de la série HSi

HSi-Einbau-Lautsprechersysteme

HSi 250

HSi 270

SPECIFICATIONS

HSi 250 HSi 270

FREQUENCY RESPONSE (±3dB) 75Hz-20kHz 65Hz-20kHz

RECOMMENDED AMPLIFIER POWER 10-90 watts 10-90watts

NOMINAL IMPEDANCE 8 ohms 8 ohms

SENSITIVITY 1 WATT (2.83v) at 1m 90dB 90dB

TWEETER 3⁄4"(20mm) 3⁄4"(20mm)

WOOFER 5 1

⁄ 64"(135mm) 1⁄2" (165mm)

CROSSOVER FREQUENCY 4000Hz 4000Hz

EXTERNAL DIMENSIONS 8

1⁄16"(205mm) diameter 105⁄16"(262mm) diameter

MOUNTING HOLE CUTOUT 6

3⁄ diameter 84"(171mm) 7⁄ diameter 8"(225mm)

MOUNTING DEPTH (FROM SURFACE) 3

1⁄16"(78mm) 100mm)4" (

OPTIONAL NEW CONSTRUCTION BRACKET NCBR5 NCBR6

OPTIONAL COVER PLATE Cover5R Cover6R

Required Clearances

Behind the mounting surface, there

must be 1-inch (25mm) clearance

around the mounting hole.

Optional Brackets for

New Construction

For new construction installa-

tions, we offer new construction

brackets. The NCB brackets act as a

perfect guide when cutting the

wallboard.

Model Bracket

HSi 250 NCBR5

HSi 270 NCBR6

To Remove Grille

If you need to remove the grille,

gently lift it out at the edges. Use a

sharp pointed instrument such as

an awl or the optional Boston

Acoustics®grille pick.

Espacios libres necesarios

Detrás de la superficie de montaje

debe haber 25 mm libres alrededor del

espacio del montaje.

S topor es opcionales para

construcción nueva

Para instalaciones en construc-

ciones nuevas ofrecemos soportes

opcionales. Los soportes NCB sirven

perfectamente de guías para el corte

de cartón-yeso.

Modelo Soporte

HSi 250 NCBR5

HSi 270 NCBR6

Para quitar la rejilla

Si necesita quitar la rejilla, levántela

con cuidado por los ex tremos.

Utilice una herramienta afilada y

puntiaguda, como un punzón, o la

ganzúa opcional de Boston Acoustics

para tal efecto

Dégagemen essairests néc

Derrière la surface de montage, un

dégagement de 25 mm doit être

présent autour du trou de montage.

Suppor tion ts de fixa

facultatifs pour

constructions neuves

Pour les installations dans des

constructions neuves, nous offrons

des supports spéciaux. Ces sup-

ports sont idéaux pour servir de

guides lors de la découpe des murs.

Modèle Support

HSi 250 NCBR5

HSi 270 NCBR6

Retrait de la grille

Pour retirer la grille, soulevez-la

délicatement en la tenant par les

bords. Utilisez un instrument

pointu affilé, tel qu’un poinçon ou

l’instrument Boston Acoustics

pré vu à cet effet (en option).

Erforderliche

Mindestabstände

Hinter der Montagefläche muss um

das Montageloch ein Spiel von 25 mm

vorhanden sein.

Optionale Halterungen für

Neubauten

Für die Montage in neuen

Gebäuden bieten wir besondere

Halterungen. Die NCB-Halterungen

sind eine ideale Richtlinie, wenn

Gipskartonplatten geschnitten

werden.

Modell Halterung

HSi 250 NCBR5

HSi 270 NCBR6

Entfernen des Ziergitters

Wenn das Ziergitter entfernt wer-

den muss, heben Sie dieses an den

Kanten vorsichtig heraus.

Verwenden Sie dazu ein spitzes

Werkzeug wie eine Ahle oder den

optionalen Ziergitterspitz von

Boston Acoustics.

HSi 270

275mm

225mm

HSi 250

222mm

171mm

Installation

Instructions

WARNING

Always turn off the amplifier or

receiver when connecting speakers or

any other components to the system.

NOTE

his manual assumes the installer

possesses skill in the proper use of hand

and power tools, knowledge of local

building and fire codes, and a familiari-

ty with the environment behind the

wall or ceiling in which the speakers will

be installed.

Tools You’ll Need

1. A utility knife, jig saw, or other tool

for cutting the required hole in the

mounting surface.

2. A #2 Phillips screwdriver.

3. A wire cutter or stripper for prepar-

ing the speaker wires.

4. A pencil.

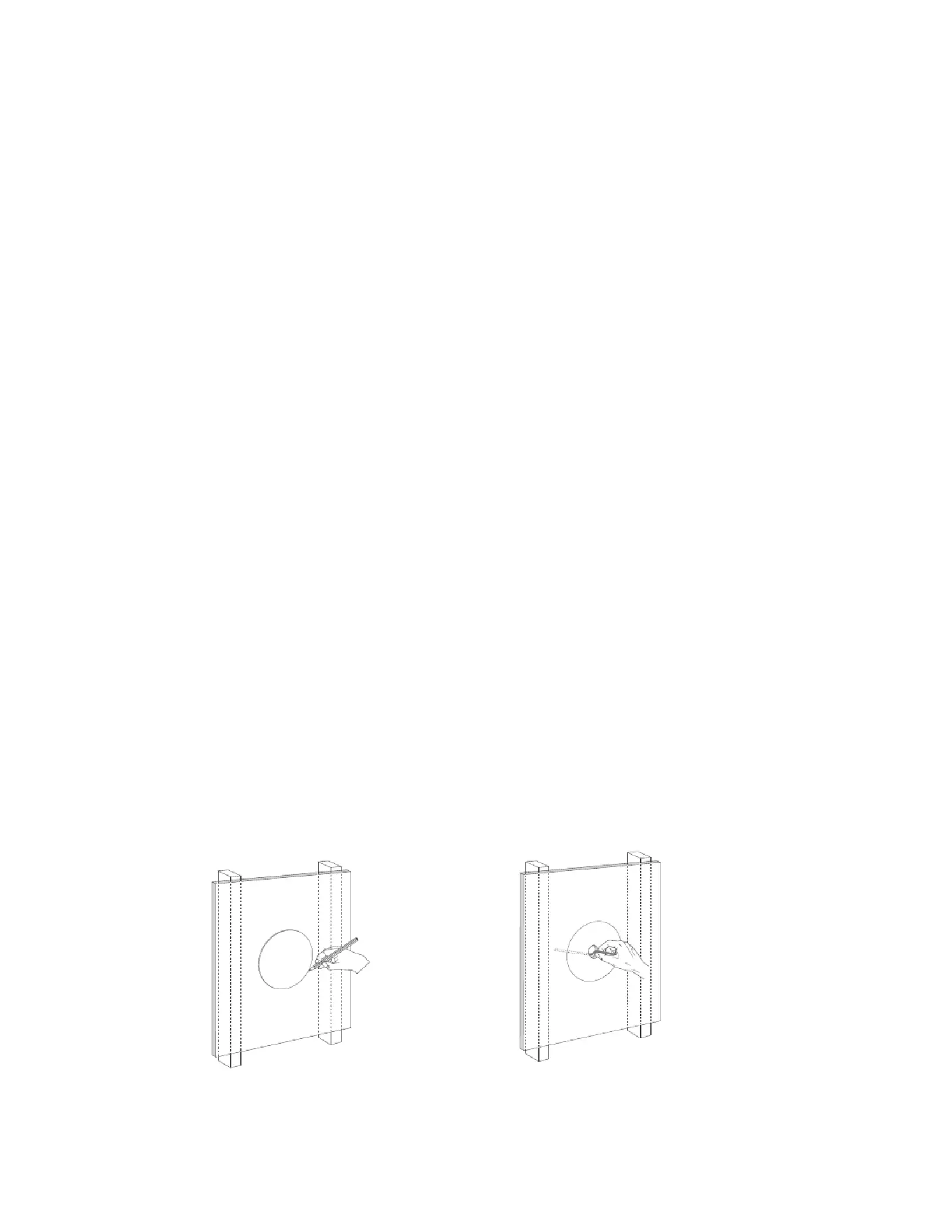

Retrofit Installations

1. Mark the outline of the installation

hole using the supplied template.

Make a small hole at the center of

the speaker location. Inser long,t a

bent piece of wire and rotate to

confir arm that there e no obstruc-

tions behind the chosen location.

2. Cut the installation hole.

3. Run the wir om the amplifiere fr

location t the cutout. Alloo w for an

extra foot of wire at the cutout.

Instrucciones de

montaje

AVISO

Apague siempre el amplificador o el

receptor al conectar altavoces o

cualquier otro componente al sistema.

NOTA

En este manual se presupone que el

instalador posee habilidad en el manejo

de herramientas manuales y eléctricas,

conocimiento sobre los códigos

vigentes de construcción local y normas

sobre incendios y que está familiarizado

con el entorno tras el muro o techo en

los que se instalarán los altavoces

Herramientas necesarias

1. Una navaja multiusos, una sierra cal-

adora u otra herramienta para cor-

tar el agujero adecuado en la super-

ficie de montaje.

2. Un destornillador de estrella o cruz

del número 2.

3. Un cortador de alambre o un

pelacables para preparar el cablea-

do de los altavoces.

4. Un lápiz.

Instalaciones para el

montaje trasero

1. Marque el contorno del agujero con la

plantilla suministrada. Haga un

pequeño agujero en el centro de la

ubicación del altavoz. Meta un alam-

bre curvado y dele vueltas para asegu-

rarse de que no hay obstáculos

traser ida. os en la posición eleg

2. Corte el agujero para la instalación.

3. Tienda el cable desde el amplificador

hasta el final Corte a 30 cm más de lo.

necesario.

Instructions

d’installation

AVERTISSEMENT

Débranchez toujours l’amplifica-

teur ou le récepteur avant de con-

necter les enceintes ou tout autre

composant du système.

REMARQUE

Ce manuel suppose que l’installa-

teur sait utiliser les outils à main et à

moteur nécessaires à l’installation,

qu’il connaît la réglementation en

vigueur sur la construction et l’in-

cendie, et qu’il sait exactement ce qui

se trouve derrière les murs ou les pla-

fonds sur lesquels les enceintes

seront installées.

Outils nécessaires

1. Un couteau, une scie à découper ou

tout autre outil capable de

découper l’orifice nécessaire dans la

surface de montage.

2. Un tournevis cruciforme No. 2.

3. Une pince coupante ou à dénuder

pour préparer les fils des enceintes.

4. Un crayon noir

Installations améliorées

1. Tracez le contour de l’orifice d’instal-

lation en utilisant le gabarit fourni.

Faites un petit trou au centre de

l’endroit où sera placée l’enceinte.

Insérez-y un grand morceau de

câble replié, et faites tourner celui-ci

afin de vous assurer qu’il n’existe

aucun obstacle derrièr l’endroite

choisi.

2. Découpez l’orifice d’installation.

3. Amenez le câble de l’ampli à l’orifice

que vous venez de découper, en

prévoyant 30 cm de câble supplé-

mentaire.

Installationsan-

weisungen

ACHTUNG

Den Verstärker oder Empfänger immer

abstellen, wenn Lautsprecher oder andere

Komponenten an das System

angeschlossen werden.

HINWEIS

Dieses Handbuch setzt voraus, dass

der Installateur im Umgang mit Hand-

und Elektrowerkzeugen versiert ist, die

örtlichen Bau- und Brand-

schutzvorschriften kennt und weiß, wo

und welche Leitungen in der Wand bzw.

hinter der Wandverkleidung verlaufen,

in der die Lautsprecher montiert wer-

den sollen.

Benötigte Werkzeuge

1. Ein Exaktormesser, eine Stichsäge

oder anderes Werkzeug zum

Ausschneiden des notwendigen

Lochs aus der Montagefläche.

2. Einen Kreuzschlitz-Schraubendreher,

Größe 2.

3. Eine Drahtzange oder einen

Drahtstripper zur Vorbereitung der

Lautsprecherkabel.

4. Einen Bleistift.

Einbau in eine fertige Fläche

1. Den Umriss des Installationslochs mit

der mitgelieferten Maske anzeich-

nen. In der Mitte der auszuschnei-

denden Fläche ein kleines Loch

erzeugen. Ein langes Stück geboge-

nen Drahts in das Loch einschieben,

um zu prüfen, dass hinter der

gewählten Stelle keine Hindernisse

vorhanden sind.

2. Das Montageloch schneiden.

3. Das Kabel vom Verstärker zum eben

erzeugten Ausschnitt verlegen. An der

Ausschnittstelle etwa 30 cm extra

Kabellänge vorsehen.

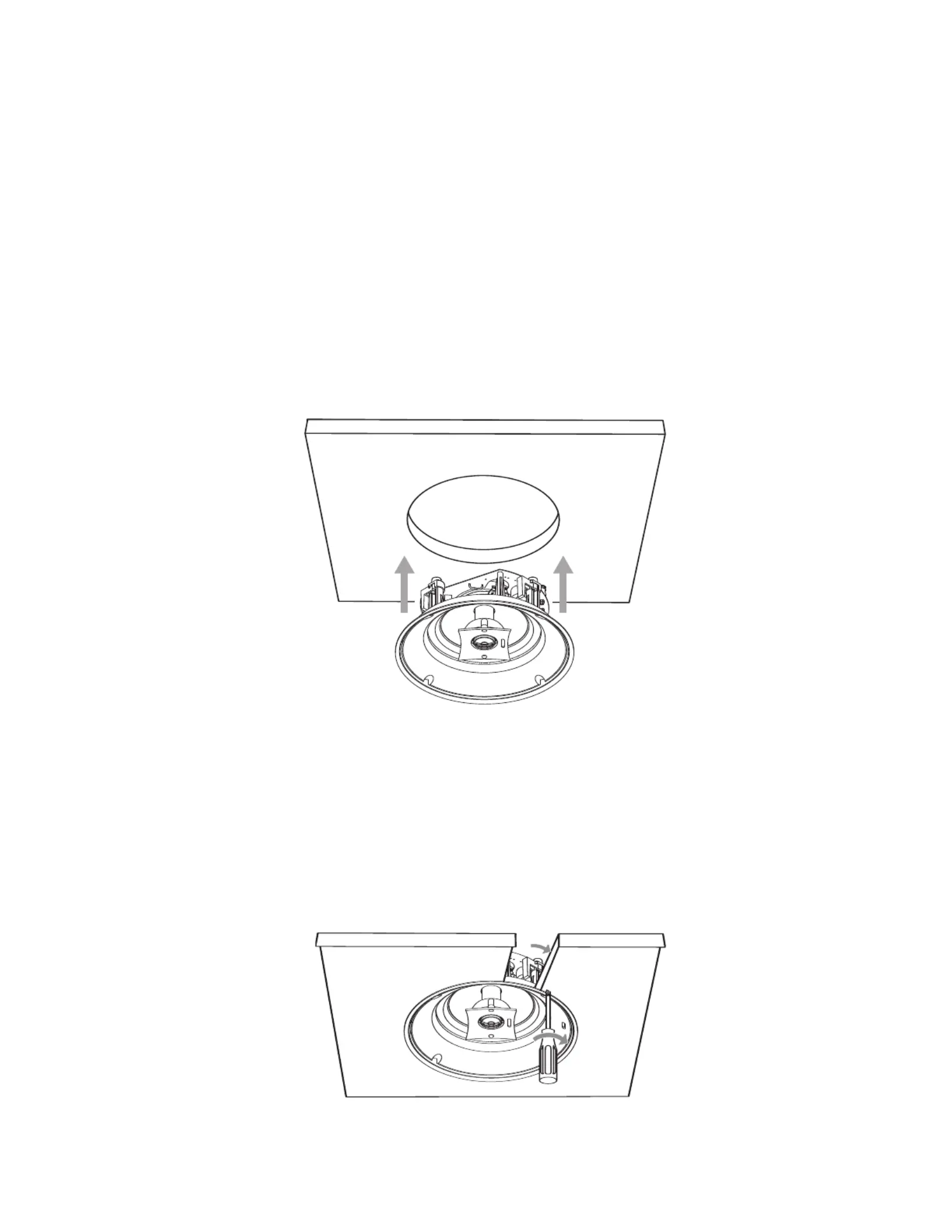

All Installations

1. Strip 1/2-inch (13mm) of insulation

from the wire, and twist the wire

strands together. The HSi speaker

jack will accept either bare wire up

to 14-gauge.

2. Connect the wire to the speaker.

3. Slide the speaker into the cutout.

4. Tighten the 4 Phillips mounting

screws. The mounting arms will

pivot into position and clamp the

speaker to the mounting surface.

Important:

Do not overtighten the

screws.

If you wish to paint your speakers or

grilles, it should be done prior to instal-

lation of the grille. Please see the paint-

ing instructions.

Todas las instalaciones

1. Pele 13 mm del aislante del cable y

retuerza el extremo para agrupar los

hilos. El conector del altavoz HSi

acepta tanto alambre de calibre 14.

2. Conecte el cable al altavoz.

3. Introduzca el altavoz en el agujero.

4. Apriete los tornillos de estrella o cruz

de montaje. Los brazos de montaje

girarán hasta su posición y manten-

drán el altavoz sujeto a la superficie

del montaje.

Importante: no apriete demasiado

los tornillos.

Si quiere pintar los altavoces o las rejil-

las deberá hacerlo antes de la insta-

lación de la rejilla. Consulte las instruc-

ciones para pintarlos.

Toutes installations

1. Dénudez 13 mm de câble, et tor-

sadez les fils souples ensemble. La

fiche de l’enceinte HSi accepte les

câbles dénudés d’un diamètre

maximum de calibre 14.

2. Connectez le câble à l’enceinte.

3. Introduisez l’enceinte dans l’orifice

découpé.

4. Revissez les vis de fixation. Les sup-

ports de fixation pivotent en posi-

tion et fixent l’enceinte sur la surface

de fixation.

Important : Ne resserrez pas les vis

excessivement.

Si vous voulez peindre les enceintes ou

les grilles, faites-le avant l’installation

des grilles. Veuillez consulter les

instructions de peinture qui suivent.

Alle Installationen

1. 13 mm Isolierung vom Kabel ent-

manteln, und die Drahtlitzen

zusammendrehen. Der HSi-

Lautsprecheranschluss nimmt

entweder blanken Draht bis zu

AWG 14.

2. Das Kabel an den Lautsprecher

anschließen.

3. Den Lautsprecher in den Ausschnitt

schieben.

4. Die Kreuzschlitz-Befestigungs-

schrauben festziehen. Die

Montagearme schwenken in die

Einbaustellung und klemmen den

Lautsprecher an der Montagefläche

fest.

Wichtig: Die Schrauben nicht zu fest

anziehen.

Wenn die Lautsprecher oder Ziergitter

lackiert werden sollen, muss dies vor

der Installation des Ziergitters

geschehen (siehe Anweisungen zum

Lackieren).

5. Insert the grille into the slots in the

baffle. The magnets will securely

hold the grille in place.

5. Inserte la rejilla en las ranuras del

bafle presionando ligeramente en

los extremos.

5. Insérez la grille dans les fentes du

haut-parleur à membrane en

appuyant légèrement sur ses bords.

5. Fügen Sie das Ziergitter in die

Schlitze in der Schallwand ein,

indem Sie entlang der Kante vor-

sichtig andrücken.

Termékspecifikációk

Márka:	Boston Acoustics
Kategória:	hangszóró
Modell:	HSi 250

Szüksége van segítségre?

Ha segítségre van szüksége Boston Acoustics HSi 250, tegyen fel kérdést alább, és más felhasználók válaszolnak Önnek

Az Ön neve*

Az Ön e-mail címe*

Írja ide kérdését

Útmutatók hangszóró Boston Acoustics

Boston Acoustics VSi 580T2 Útmutató

12 Január 2025

Boston Acoustics SoundWare XS 5.1 Útmutató

15 December 2024

Boston Acoustics A 26 Útmutató

15 December 2024

Boston Acoustics Bravo 20 Útmutató

15 December 2024

Boston Acoustics A-25 Útmutató

15 December 2024

Boston Acoustics SoundWare black Útmutató

15 December 2024

Boston Acoustics CS 275 Útmutató

15 December 2024

Boston Acoustics A-250 Útmutató

15 December 2024

Boston Acoustics HSi 250 Útmutató

15 December 2024

Boston Acoustics MC200 Air Útmutató

15 December 2024

Útmutatók hangszóró

Legújabb útmutatók hangszóró

Behringer B2520 PRO Útmutató

10 Április 2025

Marshall Willen Útmutató

10 Április 2025

JBL Control 426LP Útmutató

9 Április 2025

Crestron SAROS IC8T Útmutató

8 Április 2025

LD Systems STINGER G3 TMB Útmutató

8 Április 2025

JBL Conceal C83 Útmutató

8 Április 2025

Crestron SAROS ICE4T Útmutató

7 Április 2025

Crestron SAROS ICI6T Útmutató

7 Április 2025

Focal K2 Power M FRAK Útmutató

5 Április 2025

Match UP C42BMW-FRT.3 Útmutató

3 Április 2025
