Oldal 1/7

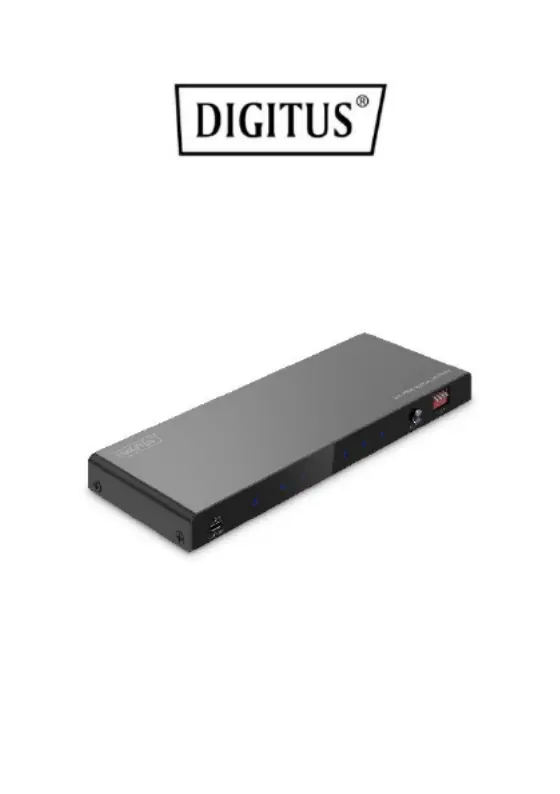

8 4 K HDMI Splitter, 1x
Quick Installation Guide
DS- 55340
2
1. Introduction
The DIGITUS® HDMI Splitter splits/reflects your HDMI device’s audio and
video signals on 4 TVs, monitors or projectors with a resolution of UHD
8K/60 Hz. Audio signals can also be decoupled and separately reproduced
via Toslink or 3.5 mm stereo connection. Using the EDID changeover
switch, settings can be adjusted to fit the connected display.
2. Main Features
• Distributes an HDMI signal onto 4 TVs/monitors/projectors
• Audio extractor: Toslink / Stereo (3.5 mm)
– Decoupling and separate reproduction of the audio signal
• EDID changeover switch / Management
• Max. resolution: 8 K/60Hz (4:4:4)
• Video bandwidth: 48 Gbps
• Supports High Dynamic Range (HDR)
• Supports HDCP 2.3
• Supports Deep Color (36- bit)
• HDMI 2.1
3. Package Content
• 1x HDMI Spl itter
• 1x Power adapter ( 2A, 5V/ 1.2 m) with screw connector
• 1x QIG
4. Technical Features
Input Ports HDMI x 1
Output Ports 4 HDMI x
Vertical Frequency Range 50/60Hz
Video Amplifier Bandwidth
12 12Gbps/ 00MHz per channel
(48Gbps all channels)
3
Interlaced (50&60Hz) 480i,576i,1080i
Progressive (50&60Hz)
480p,576p,720p,1080p,4K@24/30
Hz,4K@50/60 120/ Hz,
8K@24/30/ 0/60Hz5
Operating Temperature 0 ℃to 70℃
Storage Humidity 5% to 90% RH no n- condensation
Power Consumption (Max) 7W
Weight 285g
5. Panel Description
1.) USB (service): For factory use only
2.) Power LED
3.) LED indicator for downscaler mode
4.) HDMI input LED indicator
5.) 1-4: LED indicator for HDMI output 1-4
6.)
8K→4K: Downscaler mode selection button: ON is in
downscaler EDID mode, which can downscale the 8K input
resolution to 4K or 1080p via the UHD (4K) or FHD (1080p)
screen with fixed connection to output 2.
7.)
EDID: DIP switch for copying output 1 EDID and fifteen
standard EDID modes
8.)
INPUT:
HDMI input
