Oldal 1/16

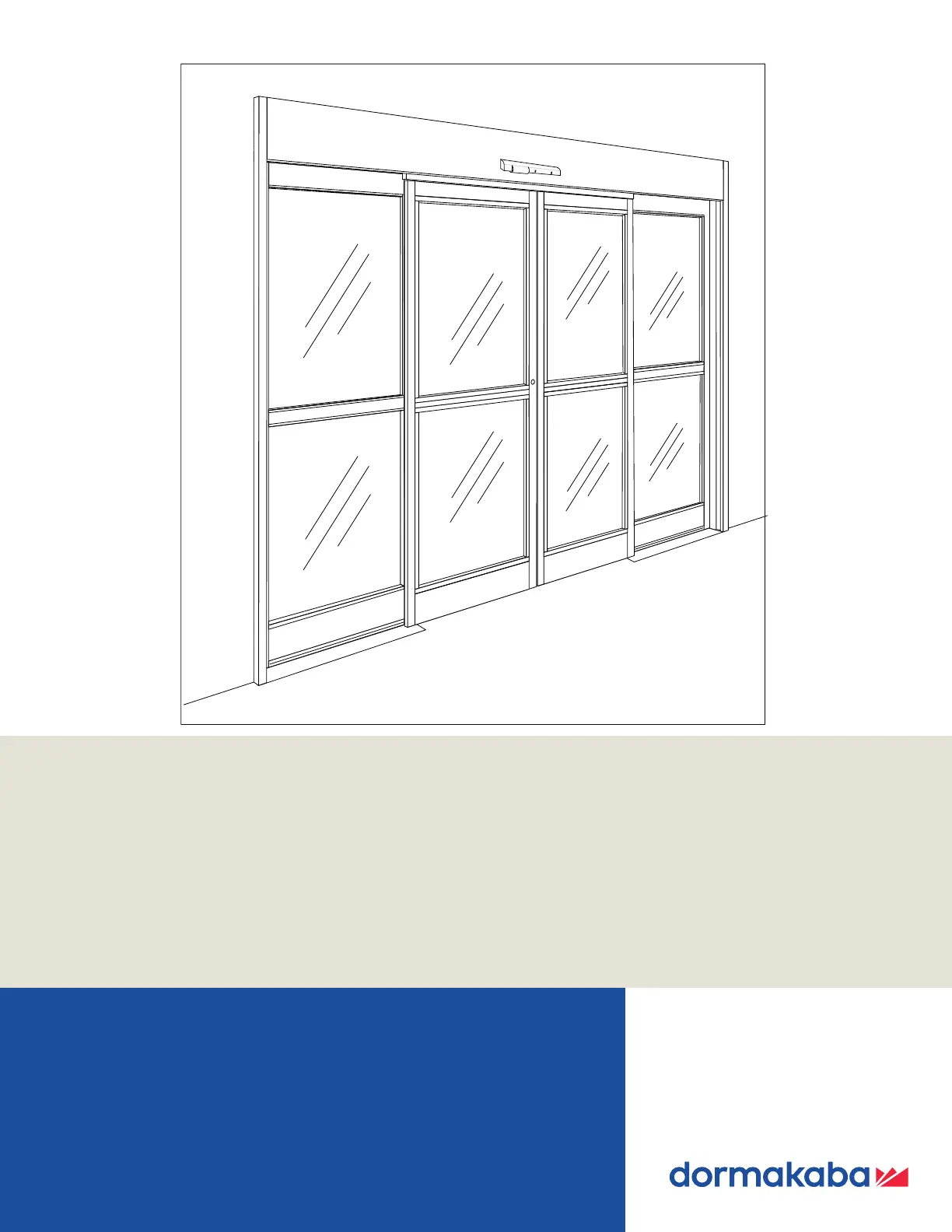

ESA200
Fixed sidelite automatic sliding door
with ESA II controller
Installation Manual
DL2844-020 – 05-2022
| | EN
2 ESA200 05-2022DL2844-020
ESA200 Fixed Sidelite Automatic Sliding Door
Installation Manual
T s Required:
Suggested Fasteners Required - (Not supplied)
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
Screwdrivers
Small Straight (FlatBlade) - for Terminal Block wiring
#2 Phillips (Crosspoint) - for various #8, #10, and #14 screws
Wrenches / Sockets
7/16" - for #1/4-20 Hex Head bolts attaching header to jambs
1/2" (13mm) - for #5/16 Hex Head bolts attaching end stops and operator parts
15/16" wrench - for carrier and anti-rise roller adjustment
Allen Wrenches
3mm - for “SX” & “SO” roller catch adjustment
1/8” - for “SO” arm stop & “SX” bottom pivot
5/32” - for “SO” top pivot
5mm (3/16”) - for “SO” arm pivot screw
7/32" - for “SX” breakout adjustment
5/16" - for carrier and anti-rise roller adjustment
Electric Drill with the following drill bits
9/64" (or#28) - for installing sensors & “SO” bottom roller stop
5/32" (or#22) - for installing #10 sheet metal screws into adjacent storefront
13/64" (or#7) - for installing #14 sheet metal screws into adjacent storefront
1/4" - for clearance holes in jambs
82 degree Countersink
Impact Drill with the following masonry bits
1/4" - for #10 screw anchors
5/16" - for #14 screw anchors
Level - suggested 4' minimum
Step Ladder - 4' or 6’
Tape Measure
Caulking and Application Gun
Electrical Wire Strippers / Cutters - for sensor wiring
Grease [to hold “SX” bottom guide block on shaft]
BEA Universal Remote Control - for adjusting sensors
Jamb Attachment Screws
#14 X 2-1/2" PHSMS (Pocket Jambs)
#14 X 3" FHSMS (Tube Jambs)
Optional Anchors for masonry
Threshold Attachment Screws
#10 X 1-1/2" FHSMS
Optional Anchors for masonry
Header Attachment Screws
#14 X 1-1/2" HHSMS
#14 Flat Washer
Construction Shims - for squaring door frame in opening
ool
3ESA200 05-2022DL2844-020
ESA200 Fixed Sidelite Automatic Sliding Door
Installation Manual
1
C
omponents - Overview
1 4 7
2 5
3 6
Header Unit Fixed Sidelight (”O” Panel) Program Switch
Jamb Sliding Panel (”SX” Panel)
Jamb Filler Sensor
1
2
2
3
3
4
4
5 5
6
7
