Installation Instructions
F.01U.301.246 Rev 03 08/2014
TK-150
150 Watt Transformer for 70.7/100 Volt Lines
Tools Required:
1. #2 Phillips screwdriver
2. 3/16 in (5 mm) at blade screwdriver
High Pass Filter Requirements:
The TK-150 is designed to be used with a 50 Hz Butterworth
24 dB/octave active high-pass lter inserted in the signal chain
at the input to the driving amplier. This lter protects the
amplier from damage caused by transformer saturation at
low frequencies and allows any number of transformers to be
driven on the same line, up to the rated power of the amplier.
The TK-150 is capable of delivering up to 300 Watts to the
loudspeaker using the following conguration. Connect a 100 V
drive line to the tap labeled, DO NOT USE (150 W at 70.7 V).
Insert a Butterworth 24 dB/octave active high-pass lter tuned
to 66 Hz or higher in the signal chain at the input to the driving
amplier. Due to the band limited spectrum of the EN54-24
simulated program signal (89 Hz - 11.2 kHz) the EN54-24 rated
power handling is certied up to 400 Watts at the100 V drive line.
!
Caution!
Failure to use the proper high-pass lter may result
in damage to the amplier.
Instructions:
To install the TK-150, do the following:
1. Remove the input panel by removing the eight (8) screws
securing it.
Make note of the original orientation prior to removing the
input panel.
2. Unplug the crossover wiring harness from the 7-pin header.

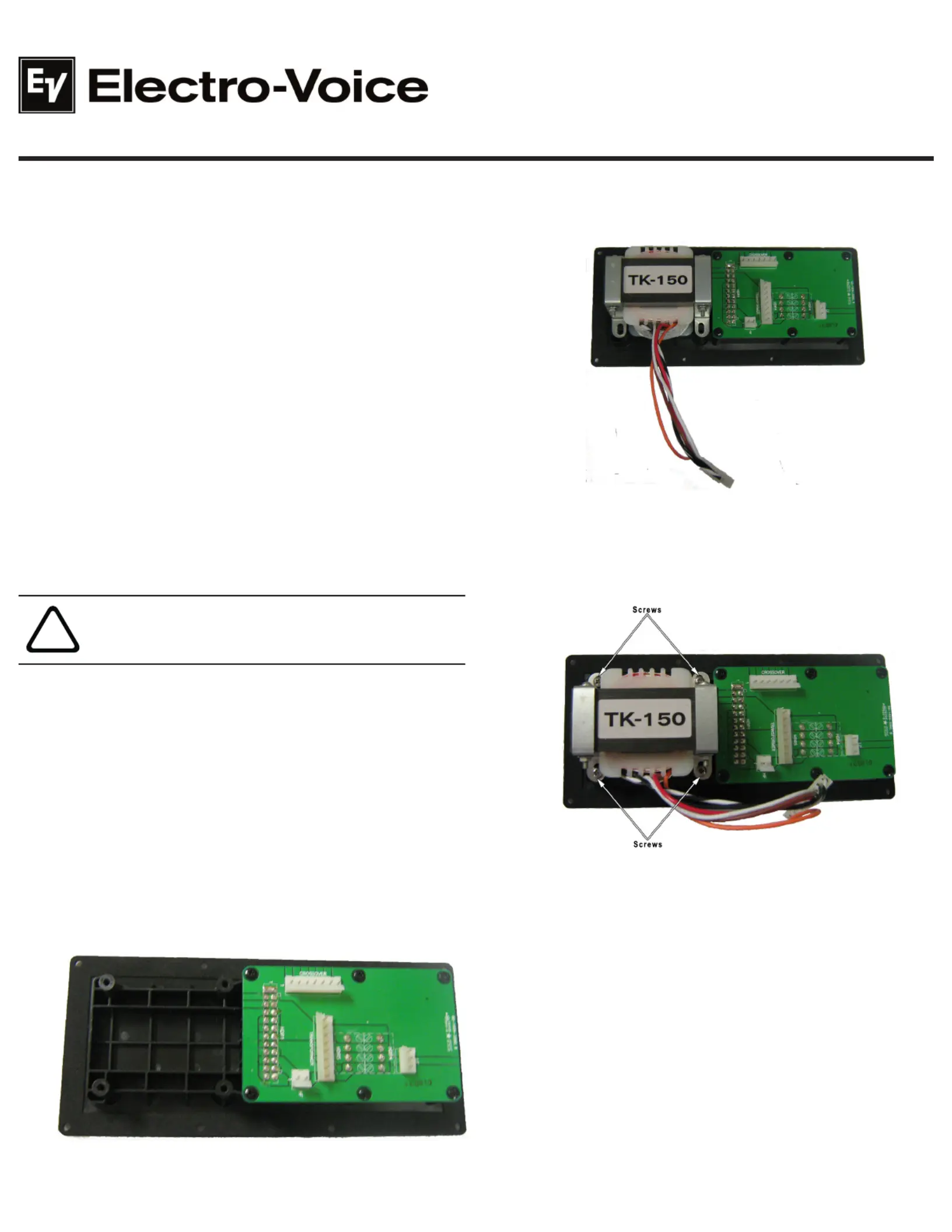

3. Place the input panel horizontally face down with the green
circuit board on the right.
4. Place the transformer in the pocket on the left.
The lead wires from the transformer should be pointed
toward you.
5. Secure the transformer mounting ears to the four (4)
input panel bosses with the four (4) #10 screws provided.
Carefully tighten the screws evenly in an X-cross pattern to
avoid warping the plastic input panel.

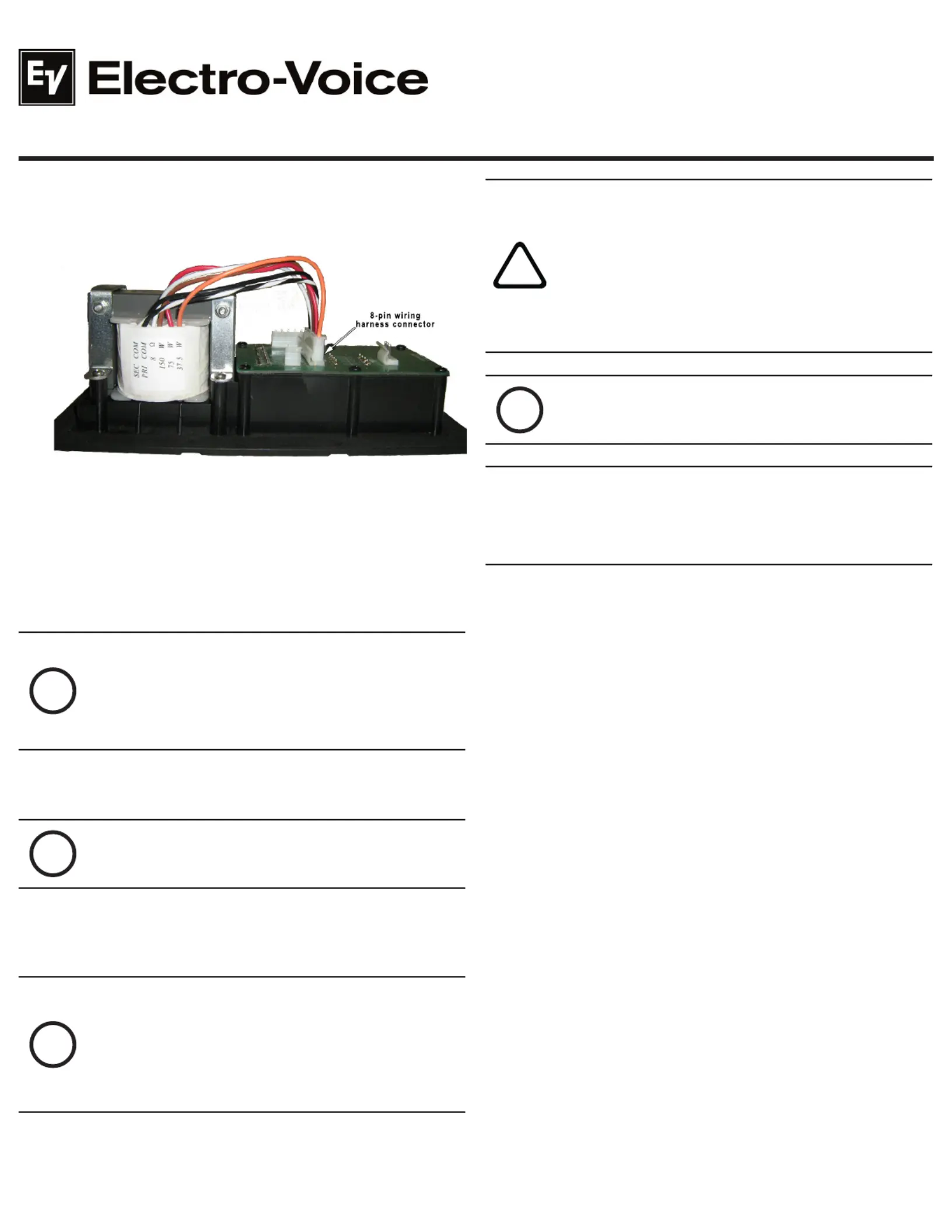

6. Unplug the 8-position jumper connector located at right
angle to the 7-pin crossover header.
