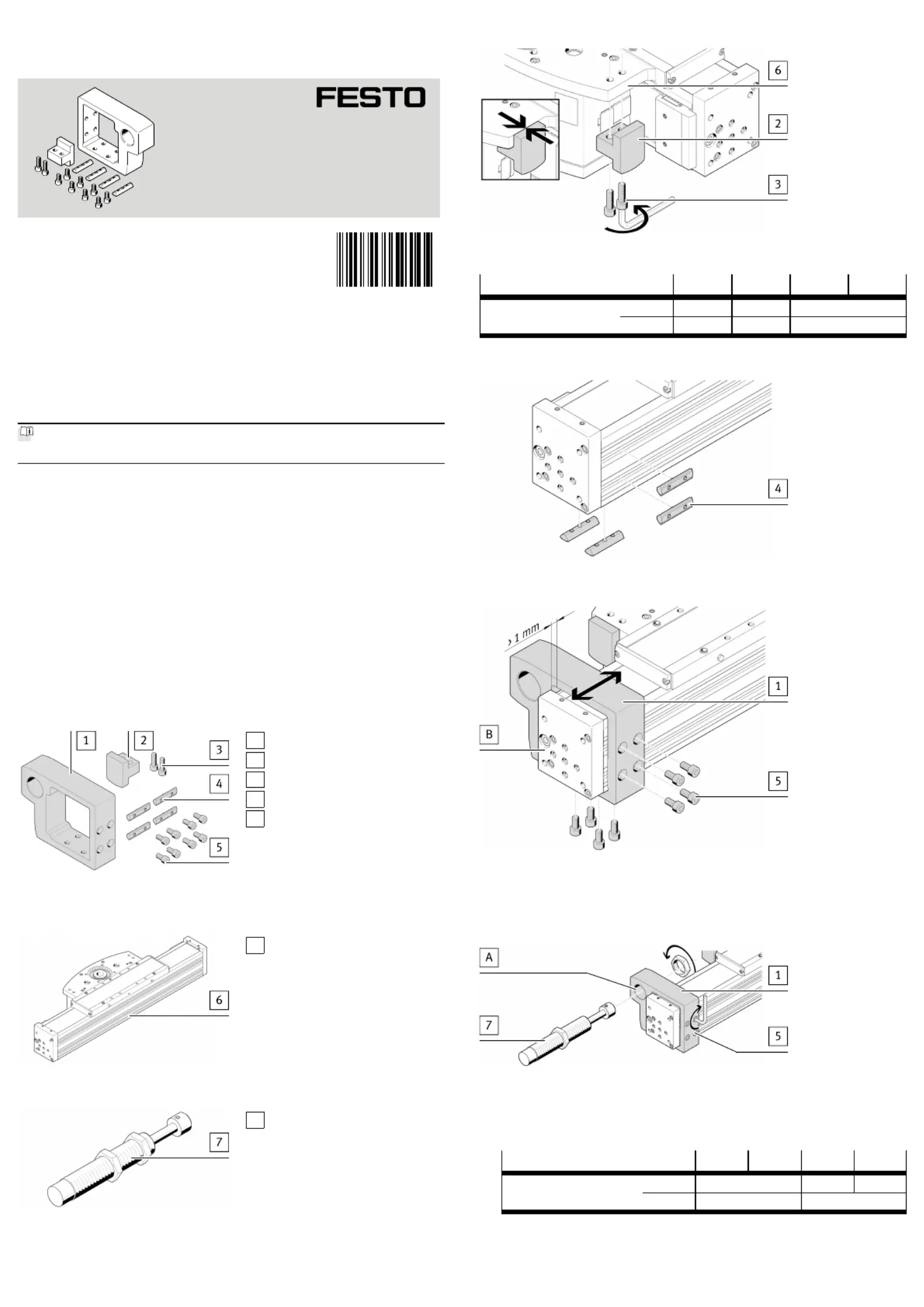

Translation of the original instructions
1 Further applicable documents
All available documents for the product www.festo.com/pk.è
Observe further applicable documents:
– Operating instructions for cantilever axis
– Operating instructions for shock absorber
2 Safety
2.1 Safety instructions
– Only assemble the product on components that are in a condition to be safely
operated.
2.2 Intended use
For mounting a shock absorber on the cantilever axisELCC.
3 Further information
– Accessories www.festo.com/catalogue.è
4 Product range overview
4.1 Included in delivery
1
Retaining bracket (1x)
2
Stop (1x)
3
Screw (2x)
4
Slot nut (2x/4x)
5
Screw (4x/8x)
Fig. 1
4.2 Not included in the delivery
6
Cantilever axis (1x)
ELCC
Fig. 2
7
Shock absorber (1x)
YSR-...-C
Fig. 3
5 Assembling the shock absorber retainer
Fig. 4 Mounting the stop
DAYP-E21 60 70 90 110
M6x12 M6x16 M8x253Screw
[Nm] 6±20% 6±20% 24±20%
Tab. 1 Screw sizes and tightening torques
Fig. 5 Positioning the slot nuts
Fig. 6 Fixing the retaining bracket
1. Secure the retaining bracket to the slot nuts using the screws .1 4 5
2. Slide the retaining bracket into the approximate end position. Observe1
distance of at least 1mm from the cover(B).
Fig. 7 Mounting the shock absorber
1. Secure the shock absorber to the retaining bracket via the through7 1
hole(A) 1 Further applicable documents.è
2. Tighten the screws .5
DAYP-E21 60 70 90 110
M5x10 M8x16 M8x205 Screw
[Nm] 4.5±20% 20±20%
Tab. 2 Screw sizes and tightening torques
3. Adjust the shock absorber 1 Further applicable documents.7è
8087598
DAYP-E21
Shock absorber retainer
8087598
2018-07
[8087600]
Instructions| Assembly
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Germany
+49 711 347-0
www.festo.com
