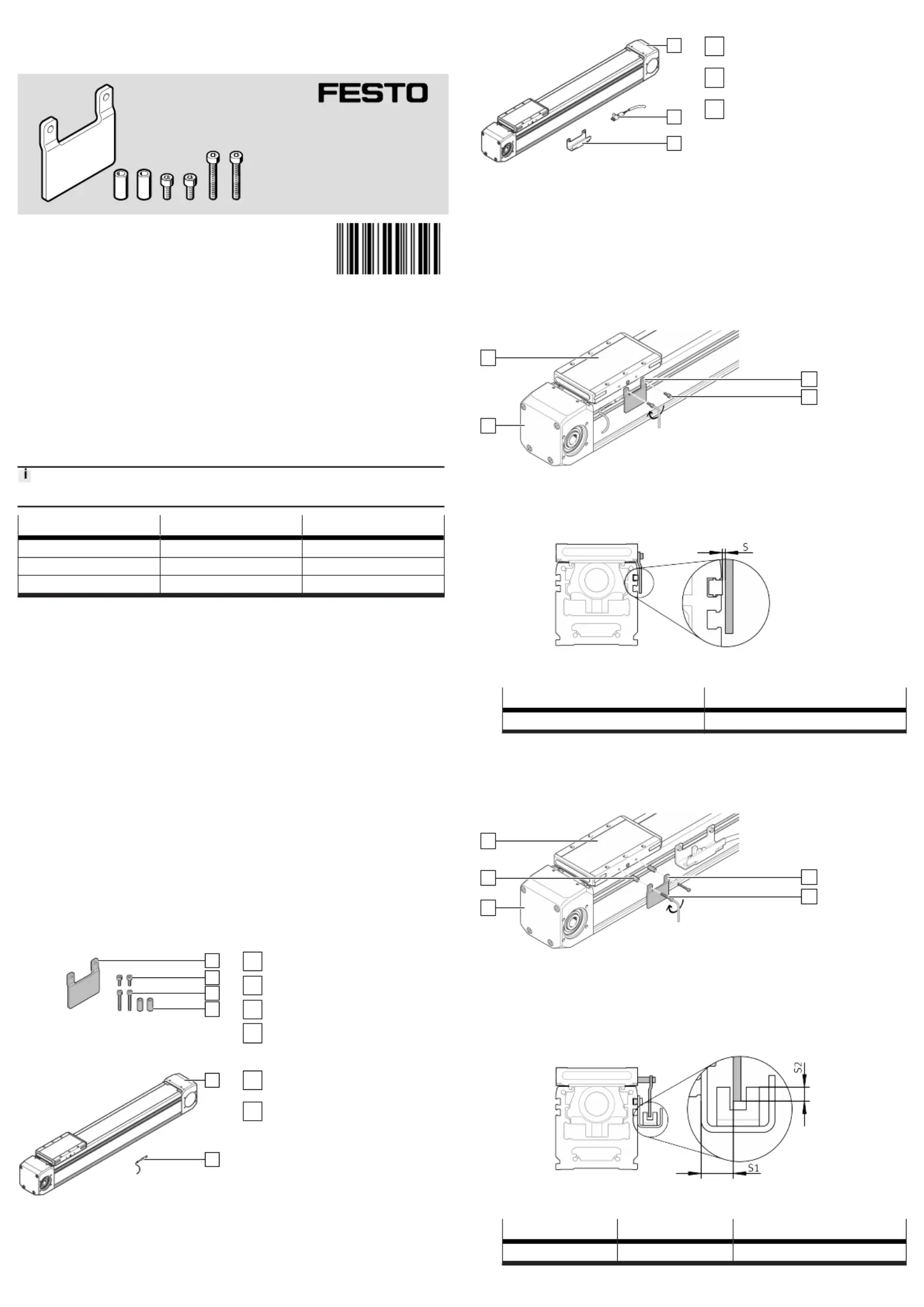

EAPM-E24-...-SLS
Switch lug
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Germany
+49 711 347-0
www.festo.com
Assembly instructions
8203102
2024-01
[8203104]
8203102
Translation of the original instructions
© 2024 all rights reserved to Festo SE & Co. KG
OMRON is a registered trademark of its respective trademark holder in certain
countries.
1
Applicable documents
All available documents for the product
è
www.festo.com/sp.
Document Product Content
Operating instruction Axis ELGD –
Operating instruction Proximity switch SIES-8M –
Assembly instructions Sensor bracket EAPM-E24-SHO –
Tab. 1:
Applicable documents
2
Safety
2.1 Safety instructions
–
Only mount the product on components that are in a condition to be safely
operated.
2.2
Intended use
The switch lug triggers the switching function of an inductive proximity sensor or
an optical proximity sensor to query the slide position of an ELGD axis.
2.3 Training of qualified personnel
Work on the product may only be carried out by qualified personnel who can eval-
uate the work and detect dangers. Personnel must have the relevant mechanical
training.
3 Additional information
–
Contact the regional Festo contact if you have technical problems
è
www.festo.com.
–Accessories and spare parts
è
www.festo.com/catalogue.
4
Product Range Overview
4.1 Scope of delivery
1
2
3
4
Fig. 1:
Scope of delivery
1
Switch lug (1x)
2
Screw M3 x 8 (2x)
3
Screw M3 x 20 (2x)
4
Distance sleeve (2x)
4.2
Not included in the scope of delivery for inductive proximity sensors
5
6
Fig. 2:
Not included in the scope of
delivery
5
Axis (1x)
ELGD
6
Proximity switch (1x)
SIES-8M
4.3 Not included in the scope of delivery for optical proximity sensors
5
7
8
Fig. 3: Not included in the scope of
delivery
5
Axis (1x)
ELGD
7
Proximity switch (1x)
OMRONEE-SX674-R
8
Sensor bracket (1x)
EAPM-E24-SHO
5
Mounting
5.1
Mounting position
• Select the mounting position on the axis. The proximity switch, the sensor
bracket and the switch lug can be mounted on both sides of the axis.
5.2
Mounting inductive proximity sensor
• Mount the proximity switch [6] on the axis Applicable documents.è
5
1
2
A
Fig. 4: Mounting switch lug
1.
Note the alignment of the switch lug[1].
2.
Mount the switch lug[1] with the screws[2] on the slide[A] of the axis[5].
Tightening torque: 1.2 Nm ± 20%
Fig. 5:
Sensing distance
•
Maintain the sensing distance S.
Proximity switch Sensing distance S
SIES-8M 1.5mm
•
Perform a test run of the axis Applicable documents.è
5.3
Mounting optical proximity sensor
•
Mount the proximity switch [7] and the sensor bracket [8] on the axis
èApplicable documents.
5
4
3
1
A
Fig. 6:
Mounting switch lug
1. Note the alignment of the switch lug[1].
2.
Insert the screws[3] into the holes in the switch lug[1].
3. Place the distance sleeves[4] on the screws[3].
4.
Mount the switch lug[1] with the screws[3] on the slide[A] of the axis[5].
Tightening torque: 1.2 Nm ± 20%
Fig. 7:
Sensing distances
• Maintain sensing distances S1 and S2.
Proximity switch Sensing distance S1 Sensing distance S2
OMRONEE-SX674-R 11.5±0.1mm 6.0±0.3mm
•
Perform a test run of the axis Applicable documents.è
