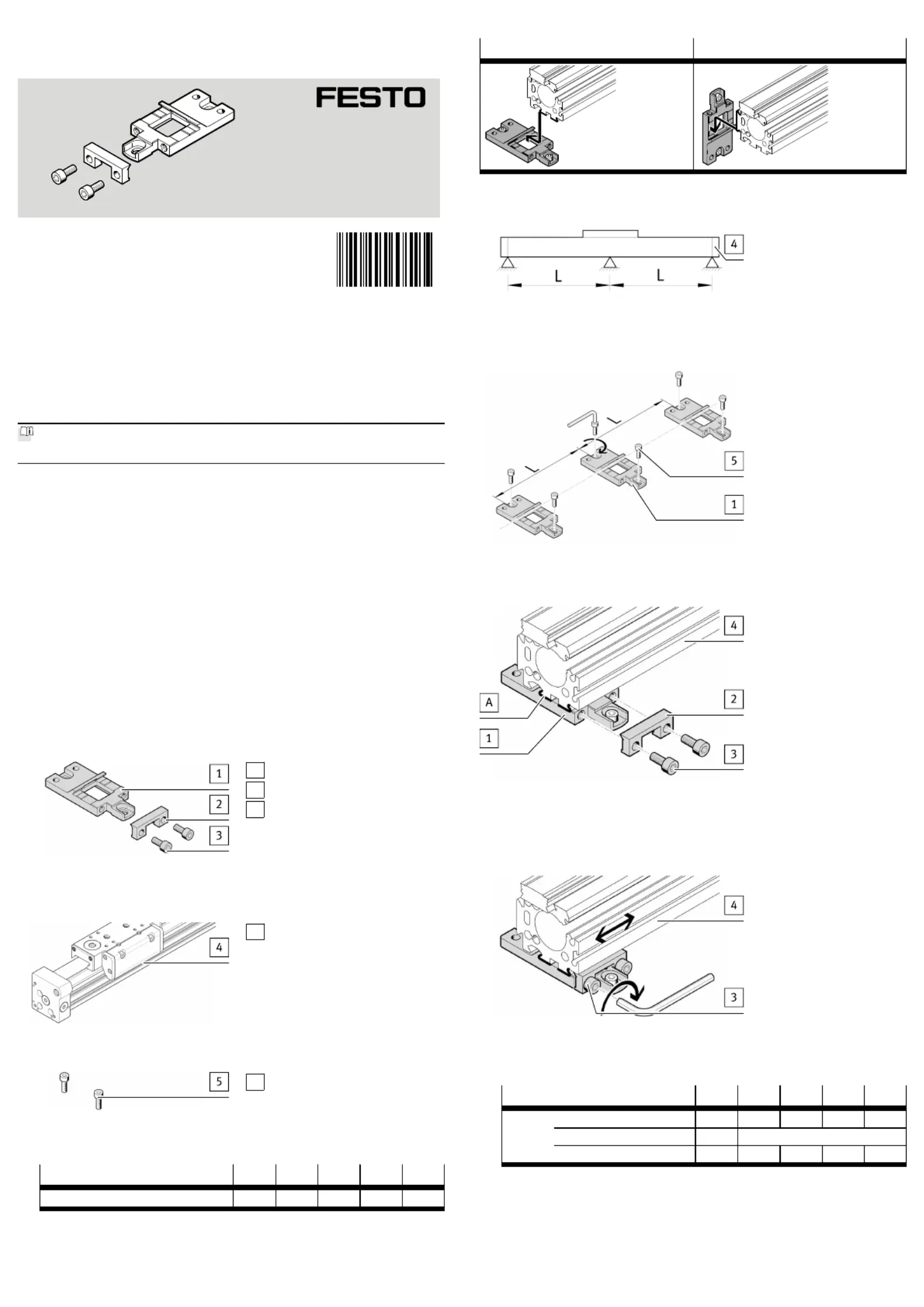

Translation of the original instructions
1 Further applicable documents
All available documents for the product www.festo.com/pk.è
Observe further applicable documents:
– Instruction manual for drive
2 Safety
2.1 Safety instructions
– Only assemble the product on components that are in a condition to be safely
operated.
– Observe tightening torques. Unless otherwise specified, the tolerance
is±20%.
2.2 Intended use
Fasten the drive to the base profile by the dove-rail connection.4
3 Further information
The dimensions of the MUC and other fastening fittings
èwww.festo.com/catalogue.
4 Product range overview
4.1 Included in delivery
1
Plate (1x)
2
Clip (1x/2x)
3
Screw (2x)
Fig. 1 Profile mounting
4.2 Not included in the delivery
4
Drive (1x) e.g. DGC, DGC-FA, DGCI
Fig. 2 Actuator
5
Screw (2x)
Fig. 3 Screw
• Screws select screws suitable for the installation situation.5
MUC-... 8/12 18 25/32 40 50/63
5Screw M3 M5 M5 M6 M7
Tab. 1 Screw size
5 Assembly
Mounting variant 1 Mounting variant 2
Tab. 2 Assembly variants
• Select mounting variant.
Fig. 4 Determine support spacing
1. Determine support spacing L 1 Further applicable documents.è
2. Position plate on the support points.1
Fig. 5 Attach plate
• Fasten plate to mounting surface with screws .1 5
Fig. 6 Fixing drive
1. Position drive with the dove-tail profile(A) on the plate .4 1
2. Fasten clip with the screws to the dove-tail profile(A).2 3
Ä
The drive can still be moved.4
Fig. 7 Fastening drive
1. Position drive .4
2. Tighten screws evenly and symmetrically. 3
MUC-... 8/12 18 25/32 40 50/63
Screw M3x8 M4x12 M5x12 M6x16 M8x25
Strength 8.8 10.9
3
[Nm] 1.2 4.1 8.3 14 20
Tab. 3 Tightening torque
8048068
MUC
Profile mounting
8048068
2018-06
[8065945]
Instructions| Assembly
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Germany
+49 711 347-0
www.festo.com
