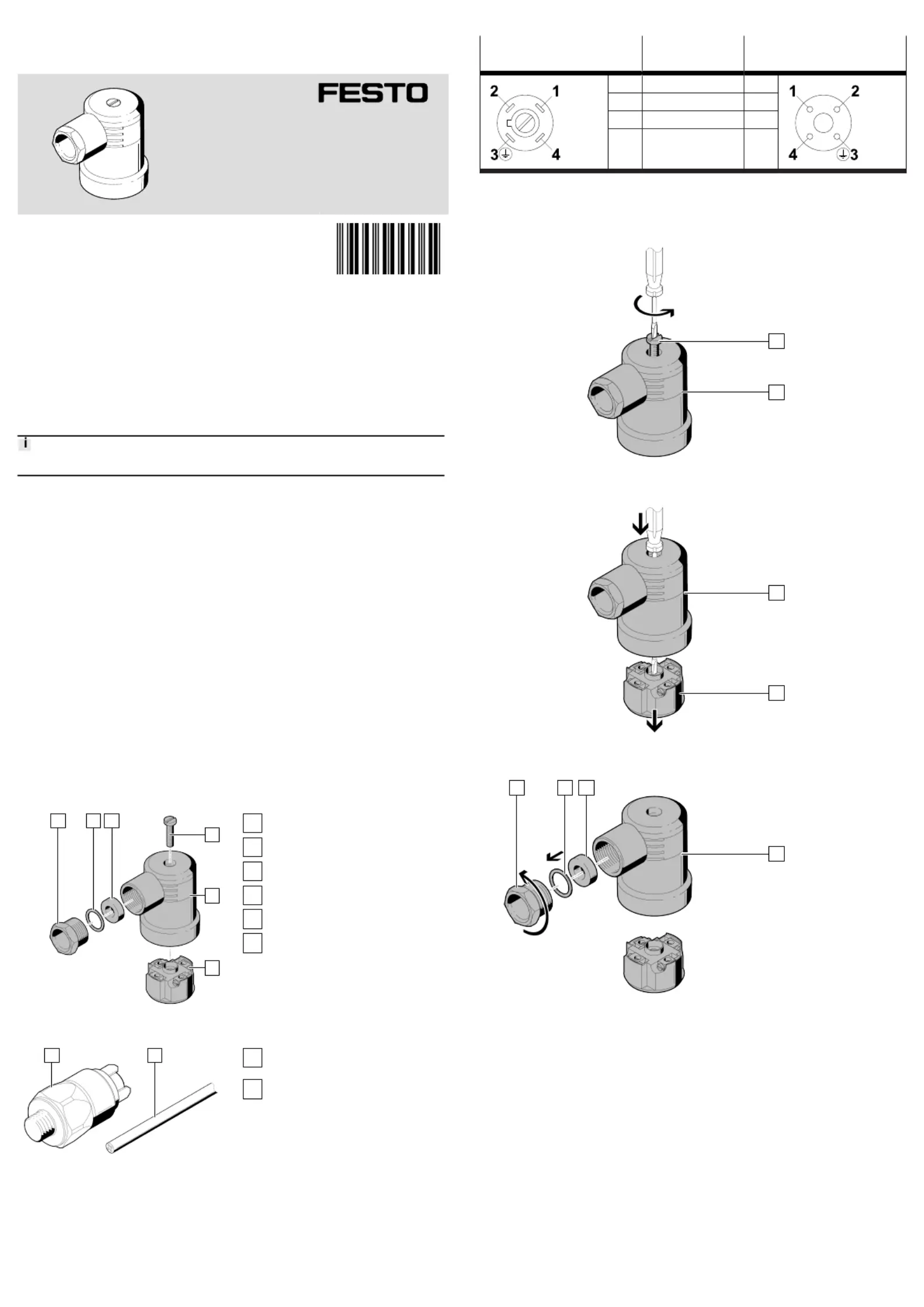

PEV-1/4-A-WD
Angled plug socket
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Germany
+49 711 347-0
www.festo.com
Assembly instructions
8189918
2023-12a
[8189920]
8189918
Translation of the original instructions
© 2024 all rights reserved to Festo SE & Co. KG
1
Applicable Documents
All available documents for the product
è
www.festo.com/sp.
2 Safety
2.1
Safety instructions
–Before working on the product: Switch off the power supply, ensure that it is off
and secure it against being switched on again.
2.2 Intended use
The angled plug socket is a plug connector that can be assembled and connects
the pressure switch PEV-1/4-A-SW27 with a controller.
2.3
Training of qualified personnel
Work on the product may only be carried out by qualified personnel who can
evaluate the work and detect dangers. The qualified personnel are trained in
electrical engineering.
3 Additional information
–Contact the regional Festo contact if you have technical problems
è
www.festo.com.
–
Accessories and spare parts
è
www.festo.com/catalogue.
4 Product Range Overview
4.1
Scope of delivery
1 2 3
4
5
6
Fig.1
1
Pressure screw (1x)
2
Washer (1x)
3
Seal (1x)
4
Central screw (1x)
5
Housing (1x)
6
Contact holder (1x)
with screw terminals
4.2 Not in scope of delivery
7 8
Fig.2
7
Pressure switch (1x)
PEV-1/4-A-SW27
8
Cable (1x)
5 Contact assignment
Electrical connection1
Field device side
Connection Electrical connection2
Controller side
1 Operating voltage 1
2 N/C contact 2
3 Earthing 3
4 N/O contact 4
Tab. 1: Contact assignment
6 Assembly
6.1
Preparation
4
5
Fig.3
•
Screw the central screw out of the housing .4 5
5
6
Fig.4
•
Press the contact holder out of the housing .6 5
1 2 3
5
Fig.5
1.
Unscrew the pressure screw .1
2. Remove the washer and the seal from the housing .2 3 5

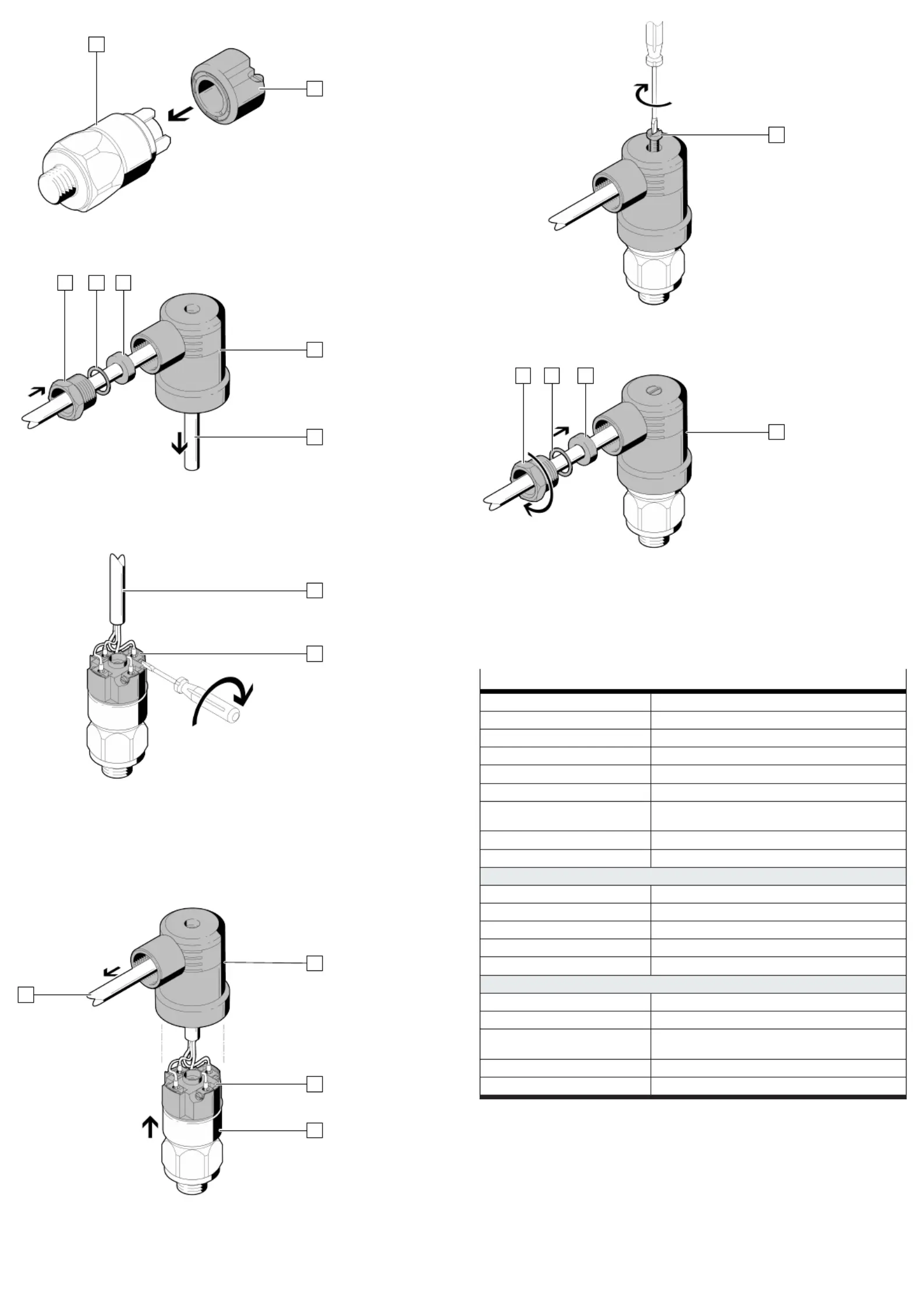

6.2 Assembling
6
7
Fig.6
• Plug the contact holder onto the pressure switch . Note the orientation6 7
of the contacts.
1 2 3
5
8
Fig.7
1.
Push the pressure screw , the washer and the seal onto the1 2 3
cable .8
2.
Run the cable through the housing .8 5
8
6
Fig.8
1.
Strip the cable by 40mm.8
2. Strip 5mm of insulation from the conductors. Use wire ferrules for flexible
conductors.
3. Guide the conductors into the screw terminals of the contact holder .6
Tighten the screws of the screw terminals.
Tightening torque:0.2Nm±20%
8
5
6
7
Fig.9
1.
Run the cable through the housing .8 5
2. Do not cover the hole for the central screw.
3. Plug the housing on the pressure switch with the contact holder .5 7 6
4
Fig.10
•
Tighten the central screw
4.
Tightening torque:0.55Nm±10%
1 2 3
5
Fig.11
1.
Push the seal , the washer and the pressure screw into the3 2 1
housing .5
2.
Tighten the pressure screw .1
Tightening torque:0.35Nm±20%
7 Technical data
PEV-1/4-A-WD
Certificates, declaration of conformity
è
www.festo.com/sp
Cable diameter [mm] 4.5…6.5
Cable fitting Pg9
Operating voltage range DC [V] 250
Operating voltage range AC [V] 250
Current rating at 40°C [A] 4
Degree of protection In
assembled state
IP65
Pollution degree 3
Ambient temperature [°C] –20… 100+
Electrical connection1
Function Field device side
Connection type Socket
Number of pins/wires 4
Assigned pins/wires 4
Type of mounting Central screw
Electrical connection2
Function Controller side
Connection technology Screw terminal
Connection cross section
with Wire end sleeve
[mm²] 0.1…1.5
Number of pins/wires 4
Assigned pins/wires 4
Tab. 2:
Technical data
