Montageanleitung (de)
726 147 / 2008-06NH
†‡
AS-I-Modul
VAEM-S6-S-FAS-4-4E/-8-8E
Festo SE & Co. KG
Postfach
D-73726 Esslingen
www.festo.com

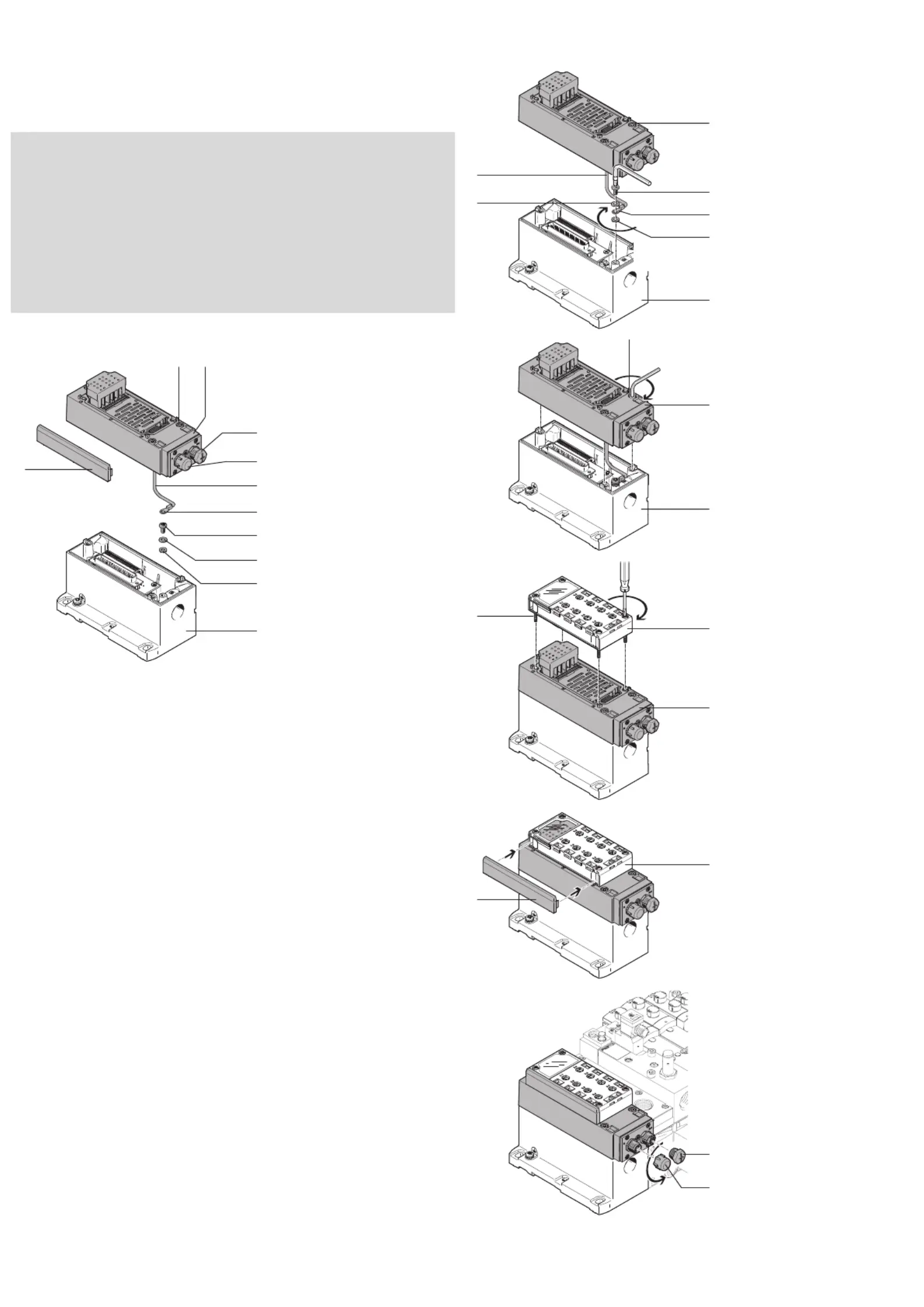

1. Teileliste
12803d_1
1 AS-I-Modul
VAEM-S6-S-FAS-…
2 Schutzkappe
Anschluss Out
3 Schutzkappe
Anschluss In
4 Erdungskabel
5 Ringkabelschuh
6 Schraube
(selbst schneidend)
M4x8 (Torx T20)
7 Scheibe
B 4,3 DIN125
8 Sicherungsscheibe
M4
9 Blende
MPA-ASI-CPI
aJ Schraube (3x)
M4x38
Nicht im Lieferumfang:
aA Multipolknoten
VABE-S6…LT-C-…
aB Anschlussblock
CPX-AB-…
aC Schraube (4x)
(selbst schneidend)
Delta PT 30 x 32
Bestimmungsgemäß dient das AS-I-Modul 1 als Zubehörteil zur elektri-
schen Anschaltung für E/A-Bussysteme bei einer VTSA-Ventilinsel.
2. Montage
12803d_2
•Verbinden Sie das AS-I-
Modul 1 und den Multipol-
knoten aA zur Funktions-
erdung mit dem Erdungs-
kabel 4 wie folgt:
– Führen Sie die Schraube 6
durch die Scheibe 7, den
Kabelschuh 5 und die Si-
cherungsscheibe 8.
– Drehen Sie die Schraube 6
fest, mit einem TORX-
Schraubendreher T20. Hal-
ten Sie das zulässige An-
ziehdrehmoment ein.
12803d_3
•Platzieren Sie das AS-I-
Modul 1 auf dem Multipol-
knoten aA.
•Drehen Sie die Schrauben aJ
fest. Halten Sie das zulässige
Anziehdrehmoment ein.
12803d_4
•Platzieren Sie den An-
schlussblock aB auf dem
AS-I-Modul 1.
•Drehen Sie die Schrauben aC
fest. Halten Sie das zulässige
Anziehdrehmoment ein.
12803d_5
•Drücken Sie die Blende 9 in
den Anschlussblock aB.
12803d_6
Zum Anschließen:
•Drehen Sie die Schutz-
kappen 2 und 3 an den
Anschlüssen IN / OUT herun-
ter.
1,5 Nm _ 20%
1 Nm 10% _
aA
8
7
6
2
5
4
9
aJ
3
1
1
aA
7
4
1 Nm 10% _
8
5
6
aA
1
aJ
aB
1
aC
9
aB
3
2
Assembly instructions (en)
726 147 / 2008-06NH
†‡
AS-i module
VAEM-S6-S-FAS-4-4E/-8-8E
Festo SE & Co. KG
Postfach
D-73726 Esslingen
www.festo.com
1. Parts list
12803d_1
1 AS-i module
VAEM-S6-S-FAS-…
2 Protective cap
Out connection
3 Protective cap
In connection
4 Earthing cable
5 Ring cable lug
6 Screw
(self-tapping)
M4x8 (Torx T20)
7 Disc
B 4.3 DIN125
8 Retaining washer
M4
9 Orifice
MPA-ASI-CPI
aJ Screw (3x)
M4x38
Not included in scope of
delivery:
aA Multi-pin node
VABE-S6…LT-C-…
aB Manifold block
CPX-AB-…
aC Screw (4x)
(self-tapping)
Delta PT 30 x 32
The AS-i-module 1 is intended as an electrical accessory module for I/O bus
systems on a VTSA valve terminal.
2. Assembly
12803d_2
•Connect the AS-i module 1
and the multi-pin node aA for
functional earthing to the
earthing cable 4 as follows:
– Pass the screw 6 through
the disc 7, the cable lug 5
and the retaining washer 8.
– Tighten screws 6 with a
TORX T20 screwdriver.
Maintain the permitted
tightening torque.
12803d_3
•Place the AS-i-module 1 on
the multi-pin node aA.
•Tighten screws aJ. Maintain
the permitted tightening
torque.
12803d_4
•Place the manifold block aB
on the AS-i-module 1.
•Tighten screws aC. Maintain
the permitted tightening
torque.
12803d_5
•Press the orifice 9 into the
manifold block aB.
12803d_6
For connecting:
•Unscrew the protective
caps 2 and 3 on the
IN/OUT connections.
1.5 Nm _ 20%
1 Nm 10% _
aA
8
7
6
2
5
4
9
aJ
3
1
1
aA
7
4
1 Nm 10% _
8
5
6
aA
1
aJ
aB
1
aC
9
aB
3
2
