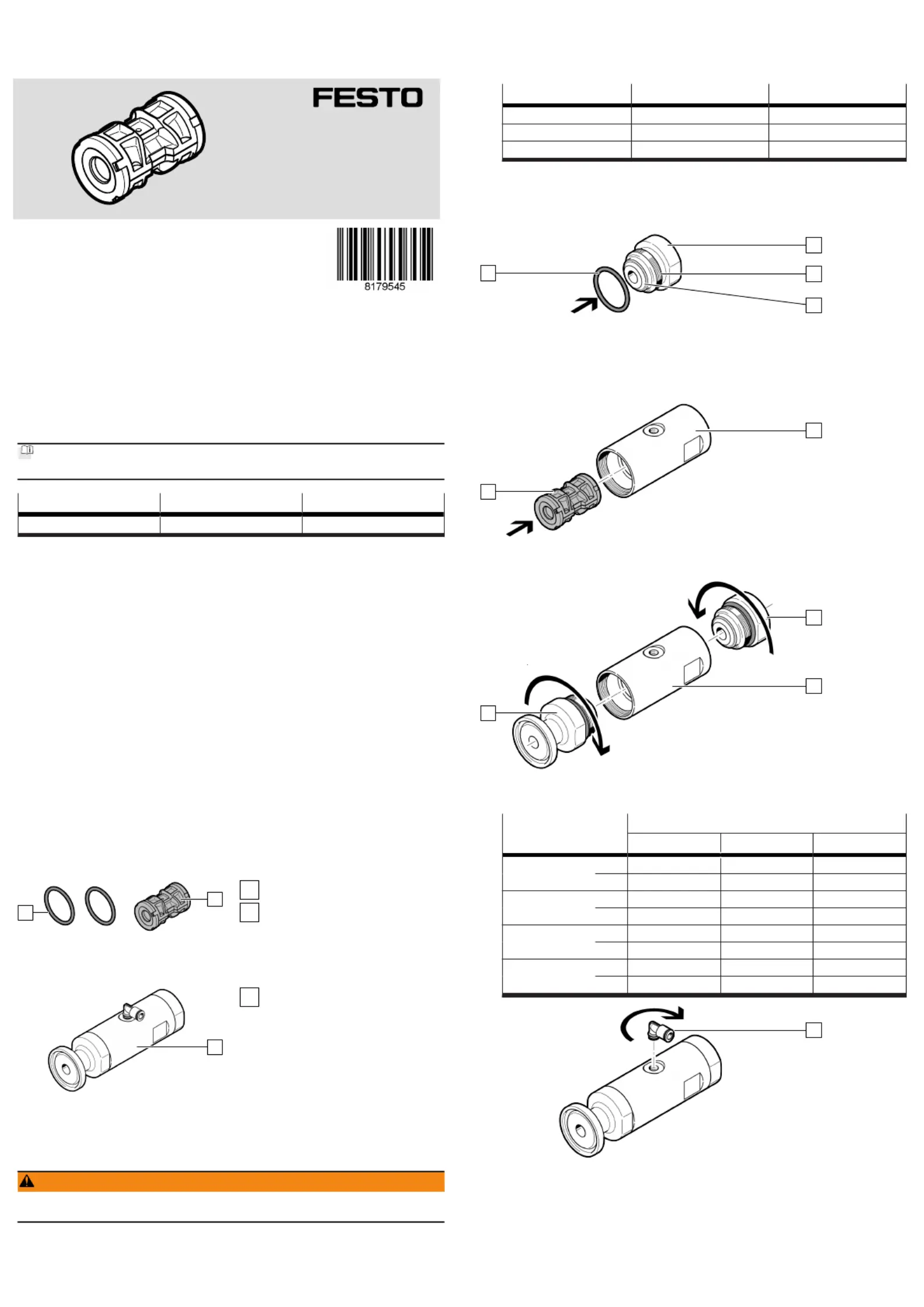

VAVC-Q2-M22U
Seal cartridge
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Deutschland
+49 711 347-0
www.festo.com
Assembly instructions
8179545
2022-08d
[8179547]
Translation of the original instructions
© 2022 all rights reserved to Festo SE & Co. KG
1 Applicable documents
All available documents for the product
è www.festo.com/sp.
Document Product Table of contents
Operating instruction Pinch valve VZQA-C-M22U –
Tab. 1: Applicable documents
2 Safety
2.1 Safety instructions
–Before carrying out any work on the product: switch off the medium supply and
secure it against being switched back on.
2.2 Intended use
The seal cartridge controls the media flow.
2.3 Training of qualified personnel
Work on the product may only be carried out by qualified personnel who can eval-
uate the work and detect dangers. Personnel must have the relevant mechanical
training.
3 Additional information
–Contact the regional Festo contact if you have technical problems
è www.festo.com.
–Accessories and spare parts è www.festo.com/catalogue.
4 Product Range Overview
4.1 Scope of delivery
1
2
Fig.1
1
Seal cartridge (1x)
2
O-ring (2x)
4.2 Not in scope of delivery
3
Fig.2
3
Pinch valve (1x)
VZQA-C-M22U
5 Assembly
5.1 Preparation
WARNING
Risk of injury from media residues.
• Wear personal protective equipment during assembly work.
1. Remove the pinch valve from the piping3
system è 1 Applicable documents.
2. Remove the old seal cartridge in reverse order of assembly.
5.2 Assembly
1. Replace the old seal cartridge with an identical seal cartridge .1
–Check: identical features of seal cartridge and pinch valve .1 3
Example of identical features for size 6:
Feature
Seal cartridge Pinch valve
1
1
1
11 3
3
3
33
VAVC-Q2-M22U-6-E VZQA-C-M22U-6-GG-V4V4E-4
Nominal diameter DN -6 -6
Shut-off element material -E ...E
2. Select the grease that is suitable for the installation situation and the media.
3. Select the cleaning agent that is suitable for the installation situation and the
media.
4. Clean the pipe with a lint-free cleaning cloth.7
25
6
4
Fig.3
1. Grease the O-rings .2
2. Grease the threads .5
3. Grease the contact surfaces .6
4. Mount the O-rings on both covers .2 4
7
1
Fig.4
•Push the seal cartridge into the pipe .1 7
4
4
7
Fig.5
•Tighten the cover .4
Cover 4
4
4
44
VZQA-...-...POM VZQA-...-...V4 VZQA-...-...AL
VAVC-Q2-M22U-6 – 22 22ß
[Nm] – 25 ± 10 25 ± 10 % %
VAVC-Q2-M22U-15 36 36 36ß
[Nm] 10 ± 10 60 ± 10 60 ± 10 % % %
VAVC-Q2-M22U-25 55 55 55ß
[Nm] 15 ± 10 60 ± 10 60 ± 10 % % %
VAVC-Q2-M22U-50 – 85 85ß
[Nm] – 60 ± 10 60 ± 10 % %
8
Fig.6
1. Screw in the push-in fitting . Observe the tightening torque8
è 1 Applicable documents.
2. Check the pinch valve for leaks.3
3. Install the pinch valve in the piping system 3è 1 Applicable documents.
