Oldal 1/3

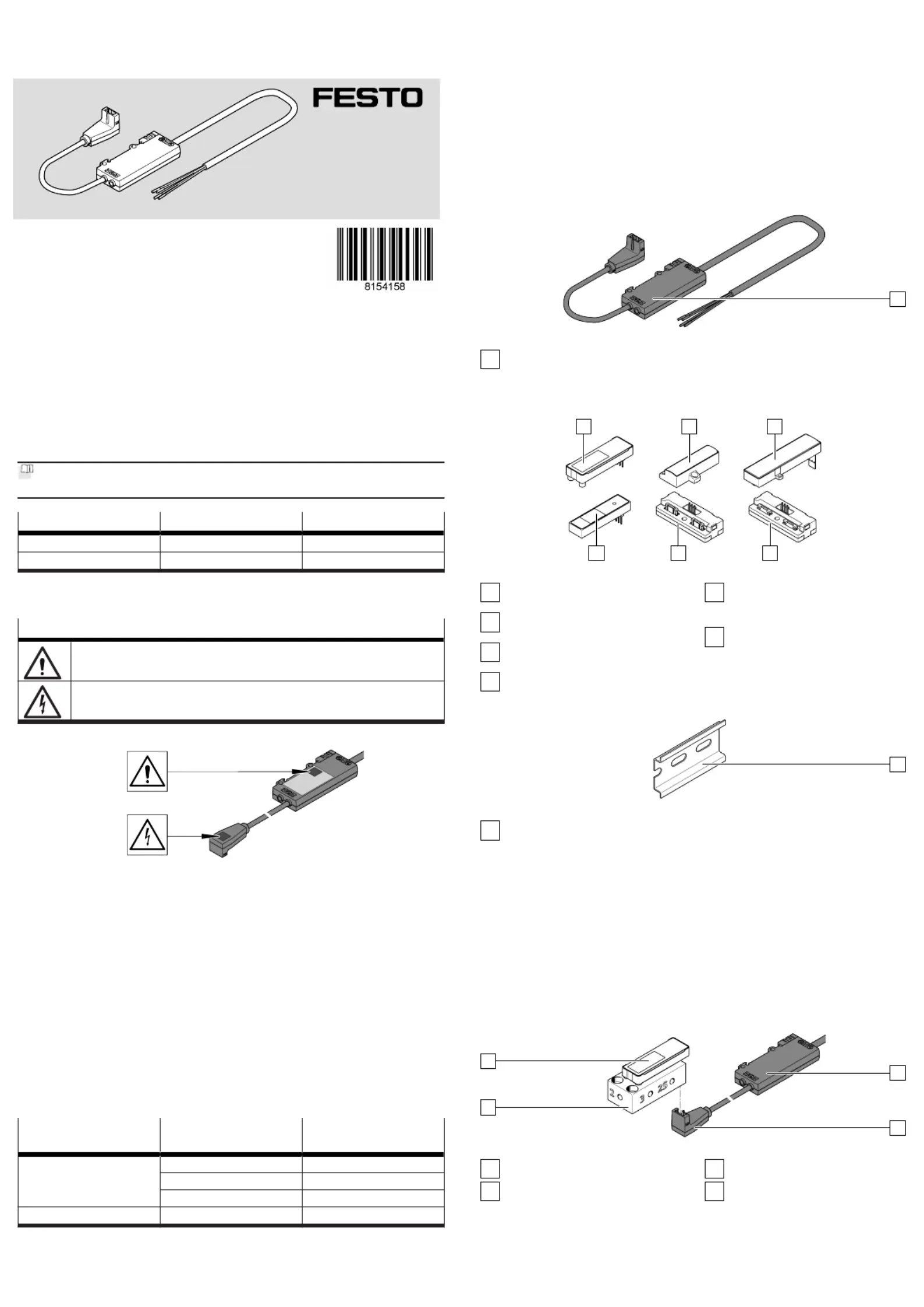

VAVE-P...-TP
Electronics module
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Deutschland
+49 711 347-0
www.festo.com
Operating instructions
8154158
2021-03a
[8154160]
Translation of the original instructions
© 2021 all rights reserved to Festo SE & Co. KG
1
About this document
1.1
Applicable documents
All available documents for the product
è
www.festo.com/sp.
Document Product Table of contents
Operating instructions Piezo valve VEMP-BS-3 –
Operating instructions Piezo valve VEAE-BB-6-...-X4 –
Tab. 1:
Applicable documents
1.2
Product labelling
Warning symbols on the product
If the housing is damaged, protection against dangerous voltages is no longer guaran-
teed.
Dangerous voltages up to 310 V are generated during operation.
Tab. 2:
Meaning of the warning symbols
Fig. 1:
Position of the warning symbols
2 Safety
2.1 Safety instructions
–
Only use the product in original status without unauthorised modifications.
–Only use the product if it is in perfect technical condition.
–
Provide suitable protective measures against impact loads.
–Do not subject the product to mechanical stress.
–Take into consideration the ambient conditions at the location of use.
–
Before working on the product, switch off the power supply and secure it
against being switched on again.
–
Do not damage product labels and warning symbols.
2.2 Intended use
The electronics module is intended for the control and power supply of Festo
piezo valves.
Electronics module with electrical plug-in
base
for piezo valve
VAVE-P12-TP-5YL1-P – VEMP
NEFV-V13-XX4G3-T1G3 VEMR
NEFV-V14-XX4G3-T1G3 VEAE
VAVE-P17-TP-5YL1-P – VEMC
Tab. 3:
Use of the electronics module
2.3 Training of qualified personnel
Work on the product may only be carried out by qualified personnel who can
evaluate the work and detect dangers. The qualified personnel have skills and
experience in dealing with electrical (open-loop) control technology.
3 Additional information
–
Contact the regional Festo contact if you have technical problems
è
www.festo.com.
–Accessories
è
www.festo.com/catalogue.
4 Product range overview
4.1 Scope of delivery
1
Fig.2
1
Electronics module (1x)
VAVE-P...-TP
4.2
Not in scope of delivery
2
3 4
5 6 7
Fig.3
2
Piezo valve (1x)
VEMP
3
Piezo valve (1x … 2x)
VEMR
4
Piezo valve (1x … 2x)
VEAE
5
Piezo valve (1x)
VEMC
6
Electrical plug-in base (1x)
NEFV-V13-XX4G3-T1G3
(for piezo valves VEMR)
7
Electrical plug-in base (1x)
NEFV-V14-XX4G3-T1G3
(for piezo valves VEAE)
8
Fig.4
8
H-rail (1x)
60715 TH35-...
4.3
Function
The electronics module is a two-channel, unregulated piezo controller with inte-
grated high-voltage generation for piezo valves.
5 Transport and storage
–
Store the product in a cool, dry environment protected from UV and corrosion.
Keep storage times short.
6
Assembly
6.1 Combination of VAVE-P12-TP with piezo valve VEMP
1
10
2
9
Fig.5
1
Electronics module
2
Piezo valve
9
Sub-base
10
Socket
1.
Mount the piezo valve on the sub-base
è
1.1 Applicable documents.
2. Push the piezo valve plug into the socket to the stop.
3.
Lock socket to prevent loosening.
