Oldal 1/2
Translation of the original instructions
© 2021 all rights reserved to Festo SE & Co. KG
1 Applicable Documents
All available documents for the product www.festo.com/sp.è
2 Safety
2.1 Safety instructions
– Before working on the product, switch off the power supply and secure it
against being switched on again.
2.2 Intended use
The solenoid valve is intended for mounting on a drive with a NAMUR plug pattern
in accordance with VDI/VDE3845 Sheet1:2010-09.
3 Additional information
– Accessories www.festo.com/catalogue.è

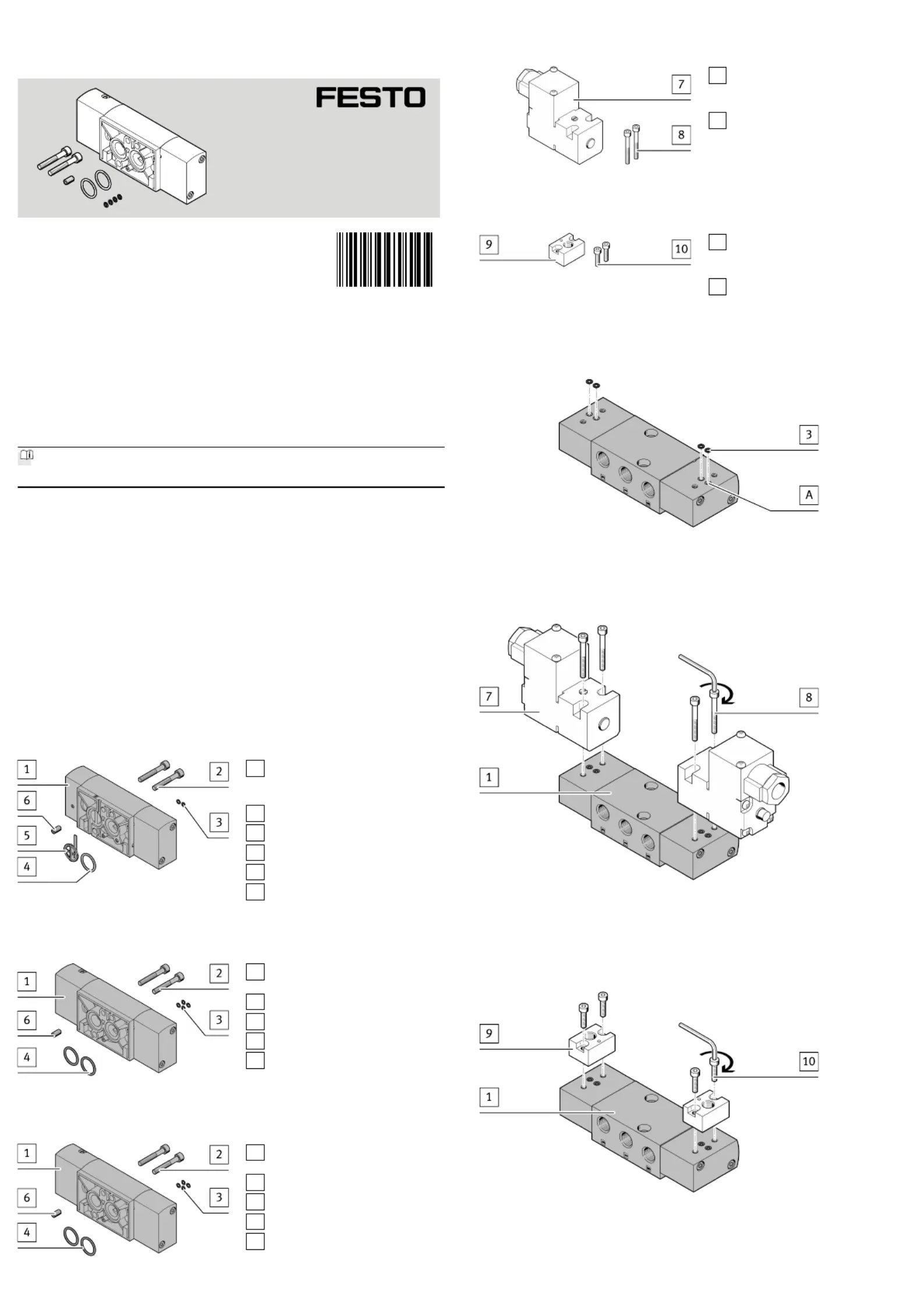

4 Product overview
4.1 Included in scope of delivery
VSNC-F...-M52-...-P2
1
Basic valve (1x)
single solenoid,
5/2 or 3/2
2
Screw (2x)
3
O-ring 3x1 (2x)
4
O-ring 16x2 (1x)
5
Sheet metal seal (1x)
6
Coding pin (1x)
Fig. 1 VSNC-F...-M52-...-P2
VSNC-F...-B52-...-P2
1
Basic valve (1x)
double solenoid 5/2
2
Screw (2x)
3
O-ring 3x1 (4x)
4
O-ring 16x2 (2x)
6
Coding pin (1x)
Fig. 2 VSNC-F...-B52-...-P2
VSNC-F...-P53...-...-P2
1
Basic valve (1x)
double solenoid 5/3
2
Screw (2x)
3
O-ring 3x1 (4x)
4
O-ring 16x2 (2x)
6
Coding pin (1x)
Fig. 3 VSNC-F...-P53...-...-P2
4.2 Not in scope of delivery
Pilot valve
7
Pilot valve (1x)
MGXDH-3/2-1.2-…-EX,
MGXIAH-3/2-0.8-24DC-EX
8
Screw (2x)
M4x35
Fig. 4
Connector
9
Connector (1x)
VABF-B14-P1-G18,
VABF-B14-P1-N18
10
Screw (2x)
M4x16
Fig. 5
5 Preassembly
Fig. 6
• Press O-rings into the recesses[A].3
5.1 With electrical control
Fig. 7
1. Place pilot valves on the basic valve .7 1
2. Tighten screws . Tightening torque:1.4Nm±10%8
5.2 With pneumatic control
Fig. 8
1. Place the connectors on the basic valve .9 1
2. Tighten screws . Tightening torque:1.4Nm±10%aJ
8149698
VSNC-F...-M52/-B52/-P53...-...-P2
Solenoid valve
8149698
2021-01
[8149700]
Assembly instructions
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Germany
+49 711 347-0
www.festo.com

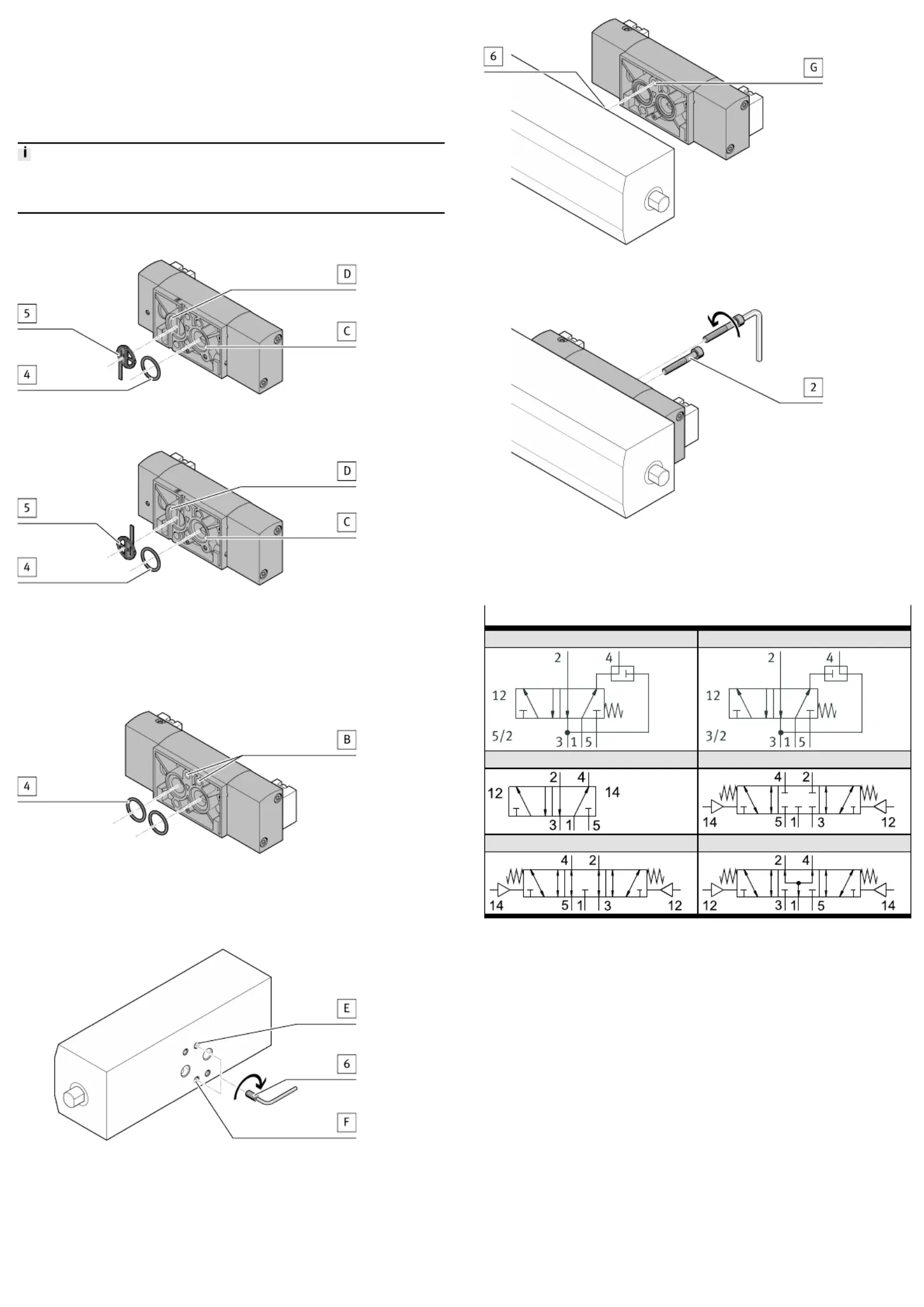

6 Assembly
Requirement for outdoor application:
Protection against sealing of exhaust ducts 3/5 e.g.by frozen condensate or nest-
ing insects.
1. Take on-site environmental conditions into account.
2. Take suitable protective measures. For example:
– Use exhaust protection VABD-D3-SN-G14.
– Duct exhaust air.
The orientation of the basic valve depends on the position of the coding1
pin . The position of the coding pin determines the direction of movement at6 6
the drive.
6.1 VSNC-F...-M52-...-P2
Fig. 9 Valve function 5/2
Fig. 10 Valve function 3/2
1. Press O-ring into the recess[C].4
2. Orient the sheet metal seal in accordance with the desired valve function.5
3. Press sheet metal seal into the recess[D].5
6.2 VSNC-F...-B52/-P53...-...-P2
Fig. 11
• Press O-rings into the recesses[B].4
6.3 Mounting on the drive
Fig. 12
1. Position coding pin on the thread[E]/[F] in accordance with the desired6
direction of movement.
2. Screw coding pin into the thread[E]/[F] to the stop.6
Fig. 13
• Place coding recess[G] on the coding pin .6
Fig. 14
• Tighten screws . Tightening torque: 3.5Nm±20%2
7 Circuit diagrams
VSNC-F...-...-P2
-M52- (single solenoid 5/2) -M52- (single solenoid 3/2)
-B52- -P53C-
-P53E- -P53U-
Tab. 1
