Typ: Einbau-Bewegungsmelder
ATHLET MINI 360° LBD 16897
150 mm
100 mm
BA01175800
16WOA31
16897
A
B
2 3
C
ROT
BRAUN
BLAU
LOAD
~IN
NL
on on on on on on on on
NIGHT/
24 HOURS
SENS
TIME
1 2
16 mm
Recycling-Hinweise
Dieses Gerät darf nicht mit dem unsortierten Hausmüll
entsorgt werden. Besitzer von Altgeräten sind gesetzlich
dazu verpflichtet, dieses Gerät fachgerecht zu
entsorgen. Informationen erhalten Sie von Ihrer Stadt- bzw.
Gemeindeverwaltung.
Arbeitsweise
Der Bewegungsmelder arbeitet nach dem Prinzip der
Passiv-Infrarot-Technik. Über einen PIR-Sensor nimmt
der Bewegungsmelder in seinem Erfassungsbereich
sich bewegende Wärmequellen wahr und schaltet die
angeschlossenen Verbraucher automatisch ein. Ruhende
Wärmequellen schalten den Bewegungsmelder nicht ein.
Der einstellbare Dämmerungsschalter sorgt dafür, dass der
Bewegungsmelder wahlweise bei Tag und Nacht oder nur
bei Dunkelheit arbeitet. Mit dem eingebauten Timer wird die
Einschaltdauer des angeschlossenen Verbrauchers eingestellt.
Sicherheitshinweise
Die Montage darf nur von einem Fachmann
unter Berücksichtigung der landesüblichen
Installationsvorschriften ausgeführt werden.
Es darf nur in spannungsfreiem Zustand gearbeitet werden,
dazu unbedingt die Stromkreissicherung abschalten.
Überprüfen Sie, ob die Anschlussleitung span-nungsfrei ist!
Bei Schäden, die durch Nichtbeachtung dieser
Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch! Für Folgeschäden übernehmen
wir
keine Haftung! Bei Sach- oder Personenschäden, die durch
unsachgemäße Handhabung oder Nichtbeachtung der
Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Aus
Sicherheits- und Zulassungsgründen ist das eigenmächtige
Umbauen und/oder Verändern des Gerätes nicht gestattet.
Montageort
Die sicherste Bewegungserfassung wird erzielt, wenn man
sich quer zum Bewegungsmelder bewegt. Daher sollte ein
Bewegungsmelder immer so montiert werden das man sich nicht
direkt auf ihn zu bewegt.
Installation
Der Mini-Einbau-Bewegungsmelder LBD besteht aus zwei

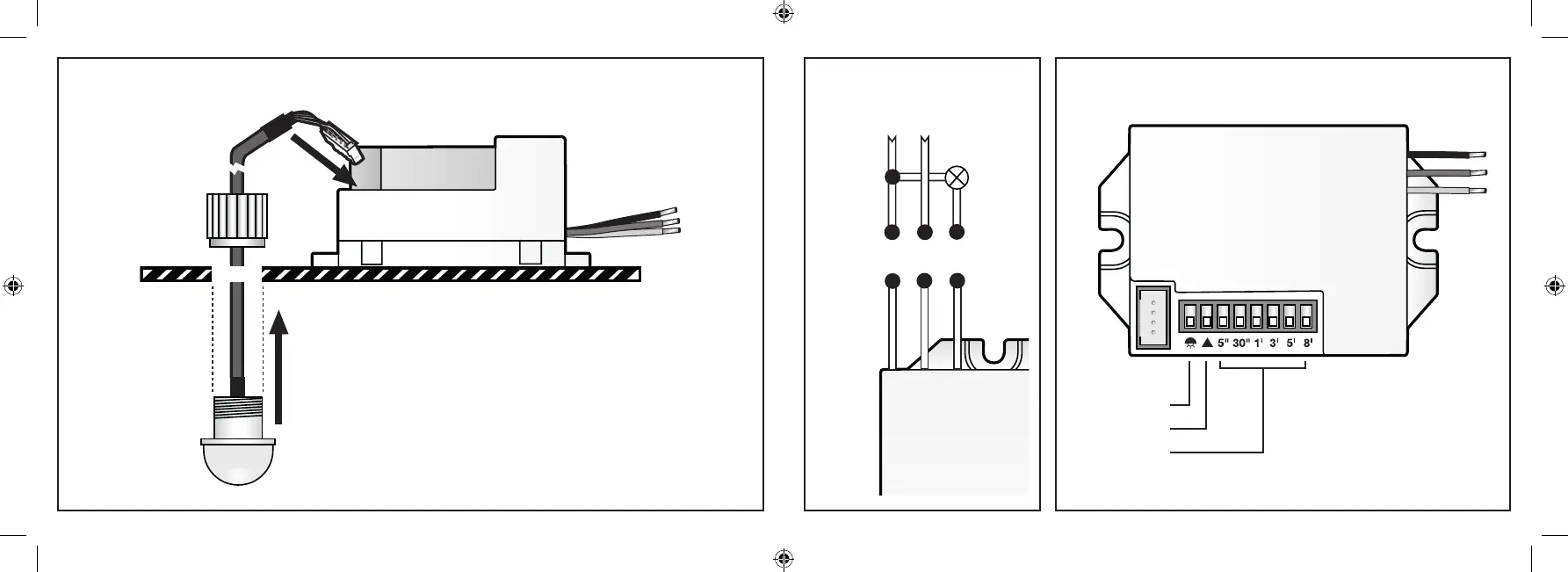

Teilen, Abb. A1 der Einbau-Sensor, Abb. A2 das Leistungsteil.
Ziehen Sie den Stecker des Einbau-Sensors aus dem
Leistungsteil. Der Einbau-Sensor benötigt am Montageort
eine Bohrung mit 16 mm Durchmesser und wird von vorne
durch die Önung eingesetzt. Stecken Sie nach der Montage
des Einbau-Sensors den Stecker in das Leistungsteil (Abb.
A) Befestigen Sie das Leistungsteil. Die Netzanschlussleitung
gemäß Schaltbild (Abb. B) verdrahten. Über N und die rote
Anschlußleitung können Sie den zu schaltenden Verbraucher,
z. B. eine Leuchte, o. ä. anschließen. Schalten Sie die
Stromkreissicherung wieder ein.
Reichweitentest
Stellen Sie den Dip-Schalter TIME auf 5 Sek., den Dip-Schalter
night/24 hours auf „24 hours (Dip-Schalter-Position OFF)“.
Falls der Bewegungsmelder über einen separaten Schalter
angeschlossen ist, schalten Sie ihn ein. Es beginnt ein 30
Sekunden andauernder Selbsttest. Wenn sich der Verbraucher
ausschaltet, beginnt der Reichweitentest. Der Verbraucher
schaltet sich jetzt unabhängig von der Umgebungshelligkeit
bei jeder Bewegung für ca. 5 Sekunden an. Diese Zeit beginnt
bei jeder Bewegung von vorne. Dieser Reichweitentest hilft
Ihnen, den Erfassungsbereich zu ermitteln. Stellen Sie den Dip-
Schalter Sens (Dip-Schalter-Position O hohe Sensibiltät) nach
Ihren Bedürfnissen ein. Nach erfolgreicher Einstellung können
Sie weitere Einstellungen vornehmen.
Einstellungen (Abb. C)
TIME Zeiteinstellung für die Einschaltdauer 5 Sek. – 8 Min.. Die
Nachlaufzeit wird durch Schieben des Dip-Schalters auf die
Position „ON“ gewählt.
NIGHT/24HOURS Dämmerungsschalter 10 Lux Dip-Schalter
Position ON: Unterschreitet die Umgebungshelligkeit 10 Lux
wird der angeschlossene Verbraucher eingeschaltet.
Dämmerungsschalter 2000 Lux Dip-Schalter Position OFF:
Unterschreitet die Umgebungshelligkeit 2000 Lux wird der
angeschlossene Verbraucher eingeschaltet.
Technische und optische Änderungen ohne Ankündigung vorbehalten.
4 5
DEGBFRITPL
Einbau-Bewegungsmelder
ATHLET MINI 360° LBD 16897
Technische Daten
Erfassungsbereich 360° mit Önungswinkel 120°
Reichweite Ca. 6 m
Zeiteinstellung Per Dip-Schalter einstellbar, 5 Sek., 30 Sek., 1 Min., 3 Min., 5 Min., 8 Min.
Dämmerungsschalter Per Dip-Schalter einstellbar, ca. 10 Lux / ca. 2000 Lux
Netzanschluss 230 V ~, 50 Hz
Schaltleistung Max. 200 W LEDs, max. 200 W Energiesparlampen, max. 800 W Glühlampen
Leistungsaufnahme Ca. 0,5 W
Schutzart IP 44 für Sensor, IP 20 für Leistungsteil
Schutzklasse II
Störung Ursache Abhilfe
Bewegungsmelder
schaltet zu spät
• Bewegung frontal • Dip-Schalter „Sens“ auf O (Dip-Schalter
unten) stellen
Maximale Reichweite
wird nicht erreicht
• Bewegungsmelder zu niedrig angebracht
• Temperaturdierenz von Umgebung zur
Wärmequelle ist zu gering
• Höher montieren
Bewegungsmelder
schaltet ständig oder
unerwünschtes Schalten
• Ständige Wärmebewegungen: in den Erfassungsbereich
fallen Bereiche, die nicht erfasst werden wollen, wie z. B.
Gehwege, Straßen, Bäume usw. Unerwartete Veränderungen
von Wärmequellen durch Sturm, Regen oder Ventilatoren.
Beeinflussung durch Sonneneinstrahlung direkt/indirekt
Fehleranalyse — Praktische Tipps
