Oldal 1/20
11/2014 UW
Max. 14 Ct./Min aus dem deutschen Festnetz.
Mobil max. 42 Ct./Min.
International calls may vary.
GEV GmbH
Heidehofweg 16
25499 Tangstedt
Germany
www.gev.de
service@gev.de
Hotline: +49 (0)180/59 58 555
www.gev.de
1
Typ: CAB
# 087347
# 087354
2
087347
087354
D
A
C
B
1 2 3 4 5 6 7 8
3
3
1
6
2
3
4
1
2
2
2
087354
1
087347
4
x
8
x
5
2
1
2
3
4
5
6
10
9
9
11
7
8
6
1
30 cm
50 cm
140 cm
4
7
5 mm
2 3
1
65
1 2 3 4 5 6 7 8
E
F
1
2
3
4
5
6
1 2
1
2
3
4
5
6
1
2
3
4
5
6
1 2 3
54
GBFRITPL DE
1-/2-Familienhaus Audio-Türsprechanlage CAB

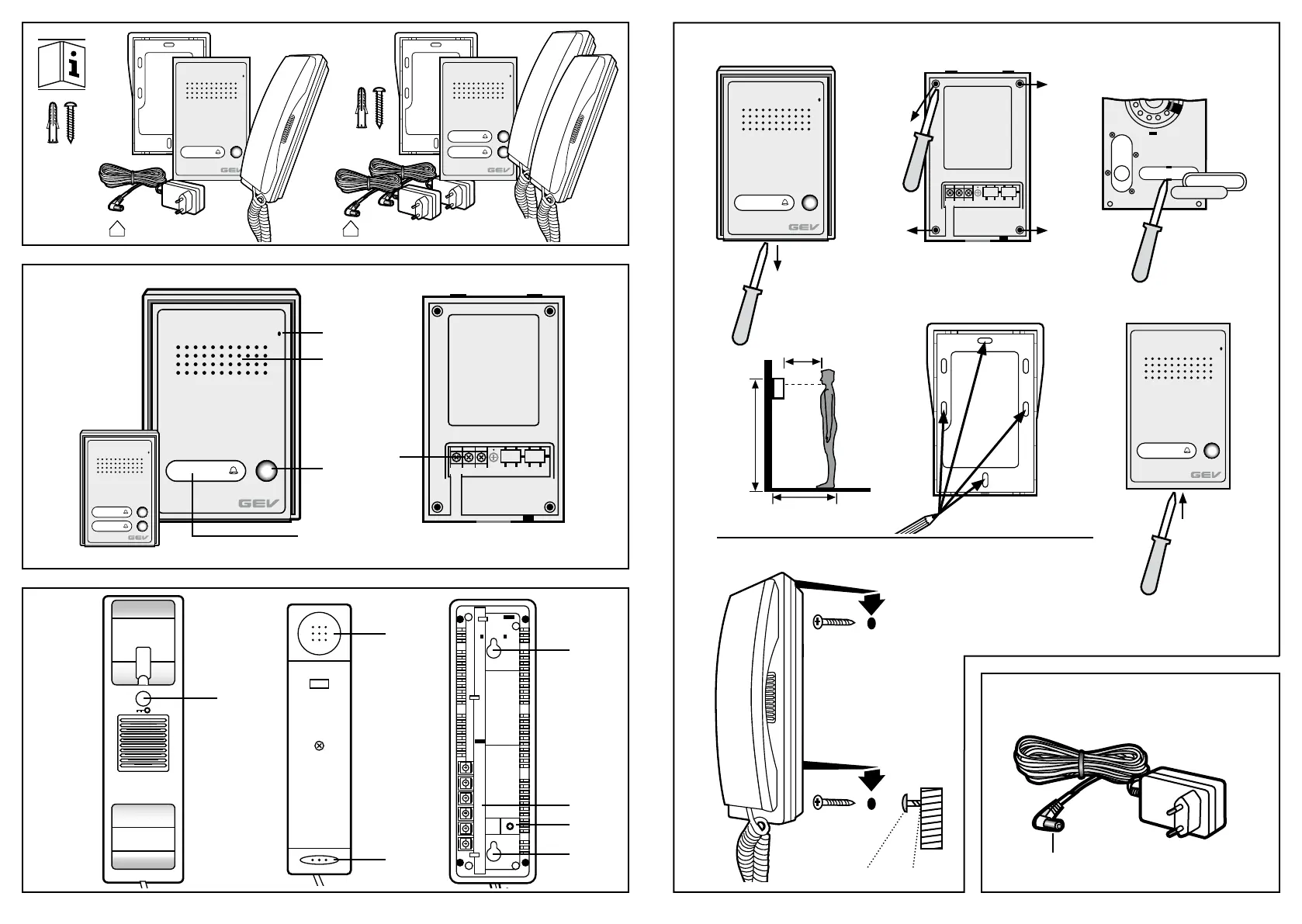

Installation der Außeneinheit/
Namensschildbeschriftung (Abb. C)
Zum Entfernen des Regenschutzgehäuses
lösen Sie die Schraube an der Unterseite der
Außeneinheit (Abb. C1). Anschließend lösen Sie
die vier Schrauben auf der freiliegenden Rückseite
(Abb. C2). Heben Sie die Deckplatte vorsichtig an.
Sie haben jetzt die Möglichkeit das Namensschild
zu entnehmen und zu beschriften (Abb. C3).
Lösen Sie mit einem geeigneten Werkzeug die
Rückseite des Namensschilds aus der Arretierung.
Verwenden Sie nicht zu großen Druck. Legen Sie
Ihr Namensschild ein. Anschließend die Deckplatte
wieder einrasten. Schrauben Sie das Gerät wieder
zusammen. Wir empfehlen eine Montagehöhe
für die Außeneinheit von ca. 140 cm bis 170 cm,
diese kann je nach Ihren eigenen Gegebenheiten
variieren (Abb. C4). Achten Sie darauf, dass
Sie das Gerät nicht unmittelbar der Witterung
aussetzen (z. B. direktem Regen). Vermeiden Sie
eine Platzierung in direktem Sonnenlicht. Stellen
Sie vor der endgültigen Montage sicher, dass die
Innen- und die Außeneinheit korrekt verdrahtet
wurden und funktionsfähig sind. Beachten Sie die
max. Entfernungsangaben zwischen den einzelnen
Elementen (siehe Abschnitt „Anschluss“). Um
die Außeneinheit an der Wand zu installieren,
schrauben Sie das Regenschutzgehäuse fest (Abb.
C5). Bevor Sie die Wandmontage abschließen,
schließen Sie die Kabel an der Außeneinheit

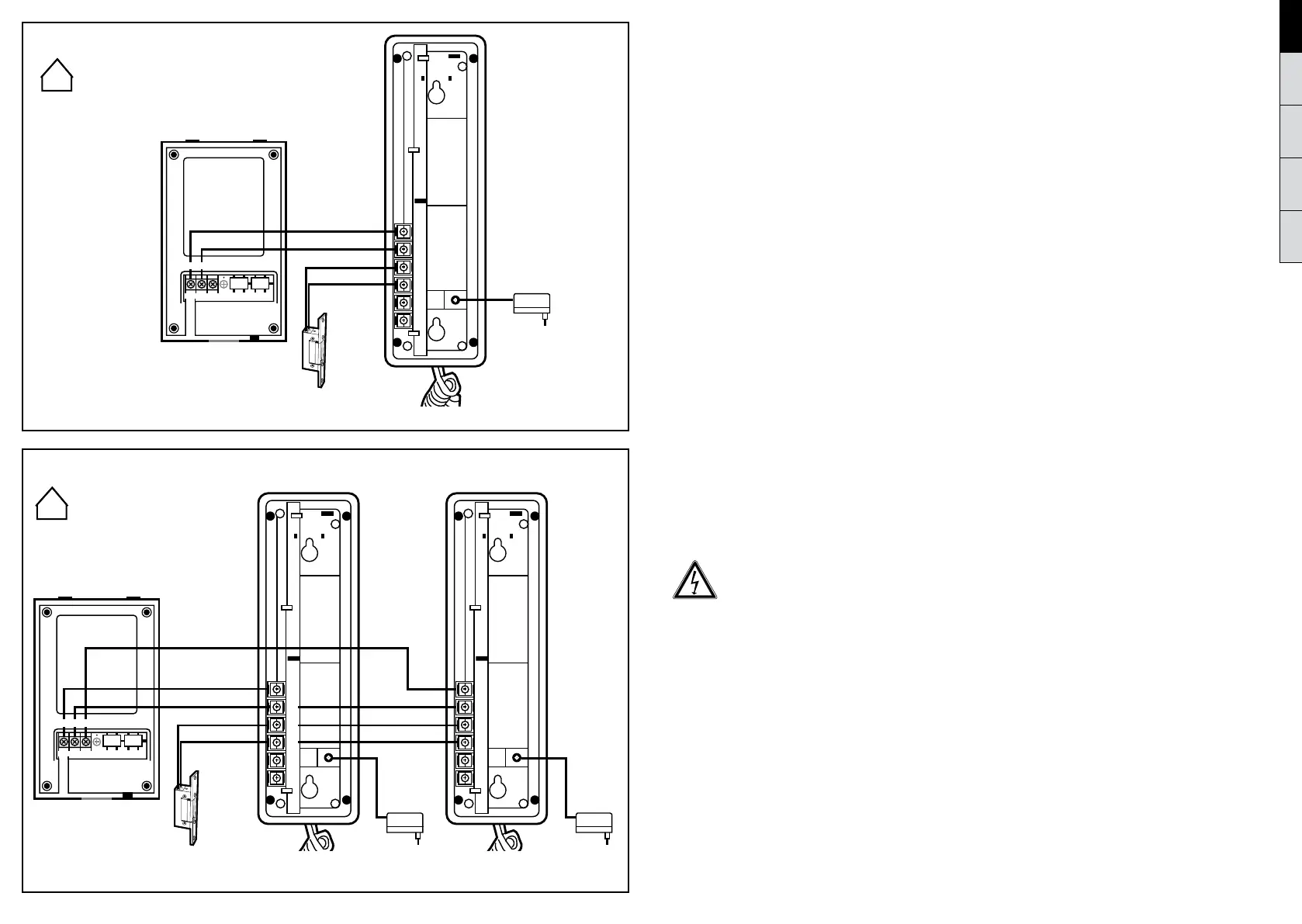

entsprechend des Schaltplans (Abb. E - F) an
(bzw. siehe Abschnitt „Anschluss“). Hängen Sie
die Außeneinheit in das Regenschutzgehäuse und
befestigen Sie das Gerät mit der Schraube an der
Unterseite (Abb. C6).
Installation der Inneneinheit (Telefon)
Befestigen Sie die Wandhalterung mit den
mitgelieferten Schrauben an die von Ihnen
vorgesehene Stelle (Abb. C7).
Tipp: fertigen Sie sich eine Bohrschablone an.
Drehen Sie die Schrauben ein und lassen Sie
deren Schraubenkopf etwa 5 mm von der Wand
abstehen. Hängen Sie die Inneneinheit mit
deren Befestigungsönungen vorsichtig an die
Schrauben und schieben sie nach unten. Stellen
Sie sicher, dass vor Einhängen der Innenstation,
alle Kabelverbindungen bereits verdrahtet sind.
Stecken Sie das Kabel des Netzteils in die dafür
vorgesehene Buchse (B 11) und dann dass
Netzteil in die Steckdose.
Anschluss Allgemein
Verwenden Sie hierzu optimaler Weise ein
Kabel 2 x 0,8 mm für Entfernungen bis 100 m.
Für Entfernungen bis 150 m verwenden Sie
mindestens 2 x 1,0 mm.
Optional können Sie einen elektrischen Türöner in
das System einbinden.
Wir empfehlen hierfür die Verwendung eines GEV
Türöners mit Memoryfunktion (z. B. Best.-Nr.:
07680, Türöner mit Entriegelung, 110 mm bzw.
Best.-Nr.: 07697, Türöner mit Entriegelung,
250 mm). Anstelle des mitgelieferten Netzteils
kann die Spannungsversorgung auch über ein
Systemnetzteil erfolgen (Anschlüsse 5 und 6 der
Inneneinheit/technische Daten beachten).
Mit dem Kauf dieses Artikels haben Sie
sich für ein qualitativ hochwertiges GEV
Produkt entschieden. Bitte lesen Sie diese
Bedienungsanleitung sorgfältig durch, um ein
einwandfreies Funktionieren zu gewährleisten.
Bewahren Sie diese Anleitung sorgfältig auf, um
gegebenenfalls später nachlesen zu können.
Leistungsmerkmale
1-/2-Familienhaus Audio-Türsprechanlage
(Gegensprechanlage). Spritzwassergeschütze
Außeneinheit mit Regenschutzgehäuse. LED
hintergrundbeleuchtetes Namensschild.
Inneneinheit mit Standardklingelton.
Maximale Entfernung zwischen Innen- und
Außeneinheit beträgt 150 m.
Optionale Anschlussmöglichkeit für einen
Türöner.
Die Spannungsversorgung für den optionalen
Türöner findet über die Türsprechanlage statt.
Sicherheitshinweise
Die Montage darf nur von einem
Fachmann, unter Berücksichtigung der
landesüblichen Installationsvorschriften
ausgeführt werden. Es darf nur im
spannungsfreien Zustand gearbeitet werden. Dazu
unbedingt die Stromkreissicherung abschalten.
Überprüfen Sie, ob die Anschlussleitung
spannungsfrei ist!
Bei Schäden, die durch Nichtbeachtung dieser
Bedienungsanleitung verursacht werden,
erlischt der Garantieanspruch! Für Folgeschäden
übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch
unsachgemäße Handhabung oder Nichtbeachtung
der Sicherheitshinweise verursacht werden,
übernehmen wir keine Haftung. In solchen Fällen
erlischt jeder Garantieanspruch.
Aus Sicherheits- und Zulassungsgründen ist das
eigenmächtige Umbauen und/oder Verändern des
Gerätes nicht gestattet.
Montageort
Wenn Sie sich bei Montage, Anschluss und
Installation nicht sicher sind, bzw. Zweifel über
die Funktionsweise bestehen, so nehmen Sie die
Montage/Installation nicht selber vor, sondern
wenden sich an eine entsprechende Fachkraft.
Außeneinheit (Abb. A)
1 Mikrofon
2 Lautsprecher
3 Klingeltasten
4 Namensschild
5 Anschlussleiste
Inneneinheit (Abb. B)
6 Türönertaste
7 Hörmuschel
8 Sprechmuschel
9 Önungen für Wandbefestigung
10 Anschlussleiste
11 12 V Anschluss
2
Außeneinheit/
Outdoor Station
Inneneinheit/
Indoor Unit
Inneneinheit A/
Indoor Unit A
Inneneinheit B/
Indoor Unit B
Türöner/
Electric-Lock
Türöner/
Electric-Lock
DC 12V
DC 12V
DC 12V
1
1. Audio/Audio Wire
2. Erde/Ground Wire
3. Anschluss Türöner/Electric Lock
4. Anschluss Türöner/Electric Lock
5. Strom +/Power +
6. Strom -/Power -
1. Audio/Audio Wire
2. Erde/Ground Wire
3. Anschluss Türöner/
Electric Lock
4. Anschluss Türöner/
Electric Lock
5. Strom +/Power +
6. Strom -/Power -
Außeneinheit/
Outdoor Station
