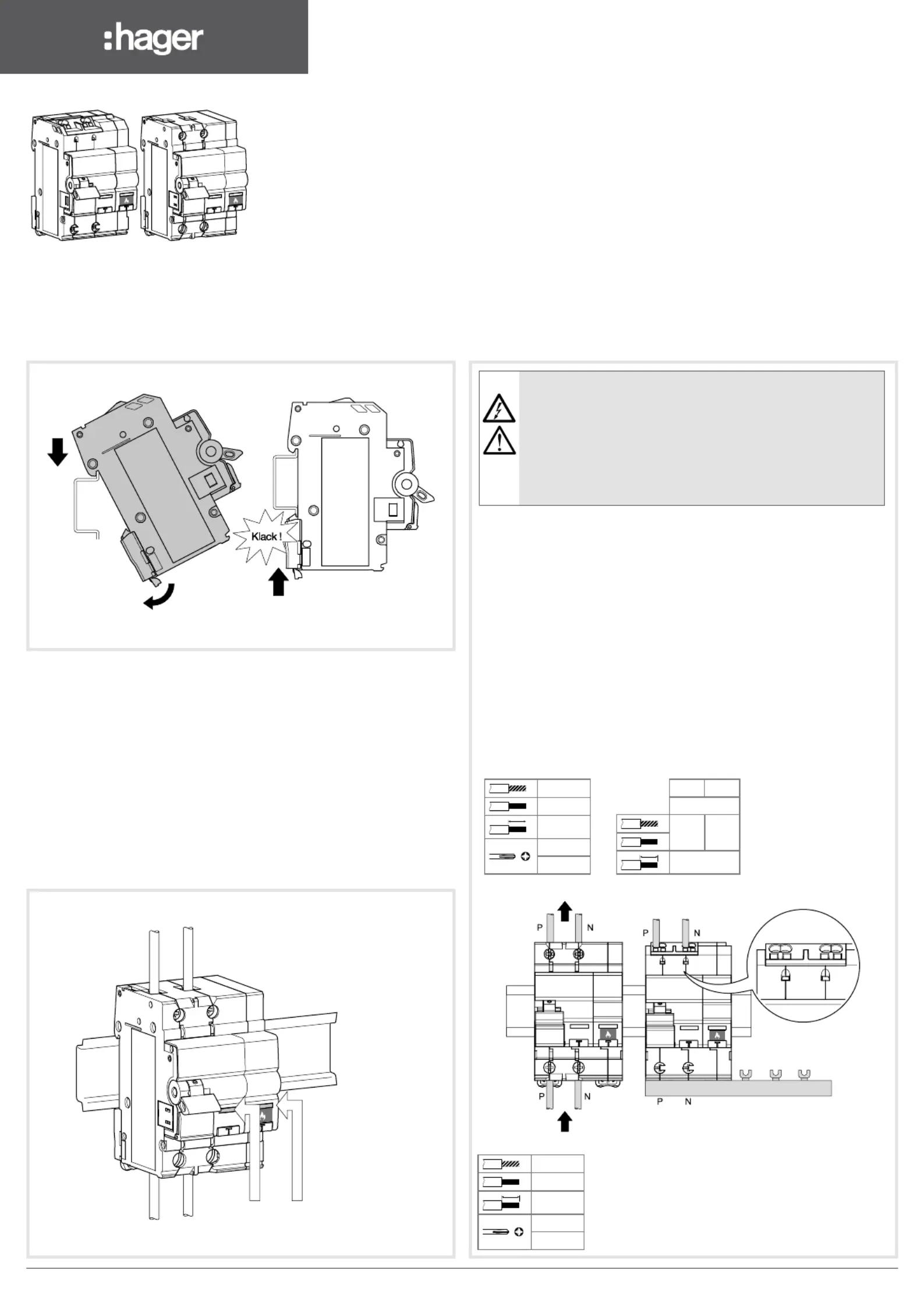

Installation

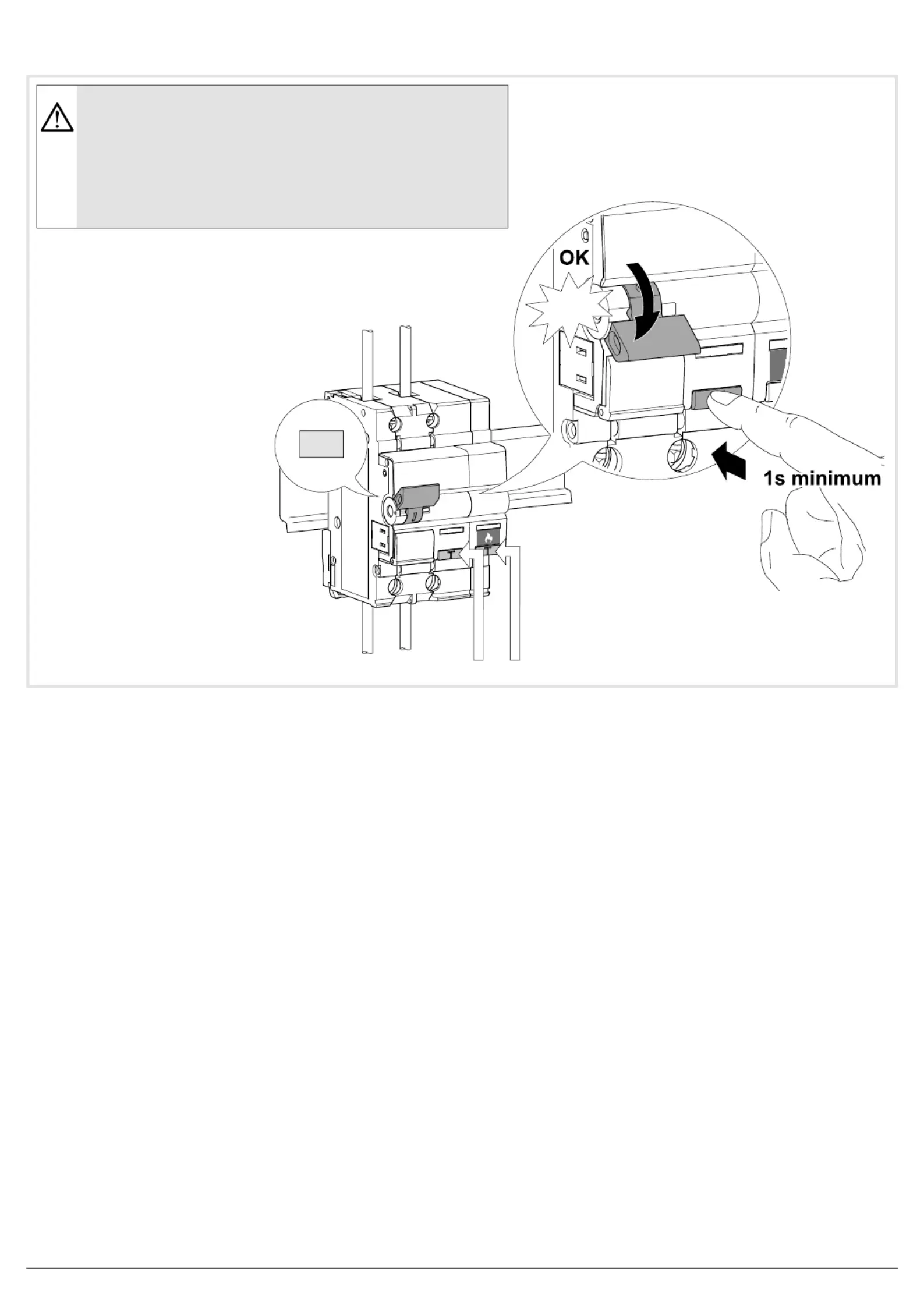

Fehler (gelbe Anzeige) / Default (yellow window)

Anschluss / Connection

DIN EN 62606

EN 61009-1

Einspeisung / Supply

Abgang / Load

OUT

IN

OUT

A

B

C

12

1: FI / RCD

2: AFDD

6LE007064Aa

ARFxxxD

Die Fehlerlichtbogen-Schutzeinrichtung (AFDD) ARFxxxD ist eine Kombination aus Fehlerstrom-

Leitungsschutzschalter (FI/LS-Schalter) nach EN 61009-1mit integrierter AFD-Einheit.

Das Gerät ist dafür vorgesehen, die Risiken eines Brandes durch Fehlerlichtbogenströme in einer

Festinstallation zu begrenzen, die unter bestimmten Bedingungen das Risiko einer Brandentzündung

darstellen.

The re protection device ARFxxxD is a single device consisting of a residual current circuit breaker with

overcurrent protection (RCBO) as per EN 61009-1 with integrated AFD unit.

The device limits the risk of a re in the consumer electrical circuits of a xed installation due to arcing fault

currents, which under certain conditions present a re ignition risk due to persistent arcs.

ANWEISUNG / INSTRUCTION:

Schadensrisiken:

Bei der elektrischen Prfung muss das Gerät vom Stromkreis abgeklemmt werden.

Die Nichteinhaltung dieser Anweisung kann Schäden amGerät verursachen.

Damage risks:

During electrical testing, the device must be disconnected from the power circuit.

Failure to comply with this instruction may result in damage to the device.

WICHTIGER HINWEIS / IMPORTANT NOTE:

Die elektrische Last muss am Ausgang (OUT) des Geräts angeschlossen werden.

Ist der Anschluss verdreht, so ist dieser Stromkreis nicht durch die

Fehlerlichtbogen-Schutzeinrichtung (AFDD) geschützt.

The electrical load must be connected to the output (OUT) of the device.

If the connection is made the other way round, the circuit is not protected by the

re protection switch.

WICHTIG / IMPORTANT:

- Die Montage, der Anschluss und die Wartung des Geräts dürfen nur durch eine

Elektrofachkraft* erfolgen.

- Vor der Montage ist das Gerät auf äußere Beschädigung hin zu kontrollieren. Sollte

eine Beschädigung oder ein sonstiger Mangel festgestellt werden, darf das Gerät nicht

montiert werden.

- Die nationalen Vorschriften, Sicherheitsbestimmungen und Installationsnormen (z.B.

DIN VDE 105-100 und DIN VDE 0100-420) sind zu beachten.

- Assembly, connection and maintenance of the device may only be carried out by a

trained electrician*.

- The device must be checked for any external damage before assembly. If damage or

any other defect is observed, the device may not be assembled.

- National regulations, safety codes and installation standards (e.g. DIN VDE 105-100

and DIN VDE 0100- 420) must be observed.

e

z

6LE007064Aa1

min.max.

(mm

2

)

1,54

12 mm

16 mm

2

25 mm

2

13 mm

PZ2

2 Nm

16 mm

2

25 mm

2

13 mm

PZ2

2 Nm

WARNUNG / WARNING:

Einbau und Montage dürfen nur durch eine Elektrofachkraft* gemäß

den einschlägigen Installationsbedingungen des Landes erfolgen.

Lebensgefahr und schwere Verletzungsgefahr. Vor Beginn der Arbeiten

Anlage und Gerät spannungsfrei schalten.

Installation and assembly may only be carried out by a trained

electrician* in accordance with the relevant national installation

requirements. Danger to life and risk of serious injury. Before beginning

work, disconnect the system and device from the voltage supply.
