Oldal 1/11
Assembly & Installation
H500
WindFall
®
SIDE MOUNT
Room Scheduling Enclosure for iPad mini
Limited Warranty
Heckler Design warrants your product to be free from defect in material and
workmanship for a period of two years from the original date of purchase.
Electronic components are warranted to be free from defect for a period of one
year from the original date of purchase. If you discover a defect, please contact
service@hecklerdesign.com. Heckler Design will repair, at our discretion, using
new or refurbished components. If repair is not possible, Heckler Design will
replace the item.
Compatible with:
iPad mini 1
iPad mini 2
iPad mini 3
iPad mini 4
2
Phillips Head
Screwdriver
Drill
Marker
M3 Hex Key
1x
F486
F529
2x
E250
4x
Foam for iPad Fit
Adapter Clip
Thread-Forming
Mounting Screw
Keep your special assembly tool in a safe place. To purchase a
replacement, please contact service@hecklerdesign.com.
Selecting Your Mounting Screw
Positions
ADA Compliance Guideline
Creating The Ethernet Cable Hole
Installation Instructions and Template
Important Note:
3
To accommodate various mullion styles,
multiple screw hole positions are available.
Please select the mounting positions that
work best for your mullion.
You may use any screw you see fit for
mounting the product to the mullion.
If you choose to use the self-tapping
mounting screws provided, we recommend
drilling a pilot hole with a #17 drill bit or a
5/32-inch drill bit.
If your Ethernet cable has an RJ45 connec-
tor installed, drill a 5/8 inch hole in the
position shown.
If you will install an RJ45 connector after the
Ethernet cable is drawn through the mullion,
a smaller hole can be created.
For ADA compliance, the center of the
Ethernet cable hole should be no higher than
45.5 inches above the ground.
A minimum 1.5 inch (38mm) set back from
mullion face to the glass is required for an
optimal installation in which the front face of
the enclosure is flush with the front face of
the mullion.

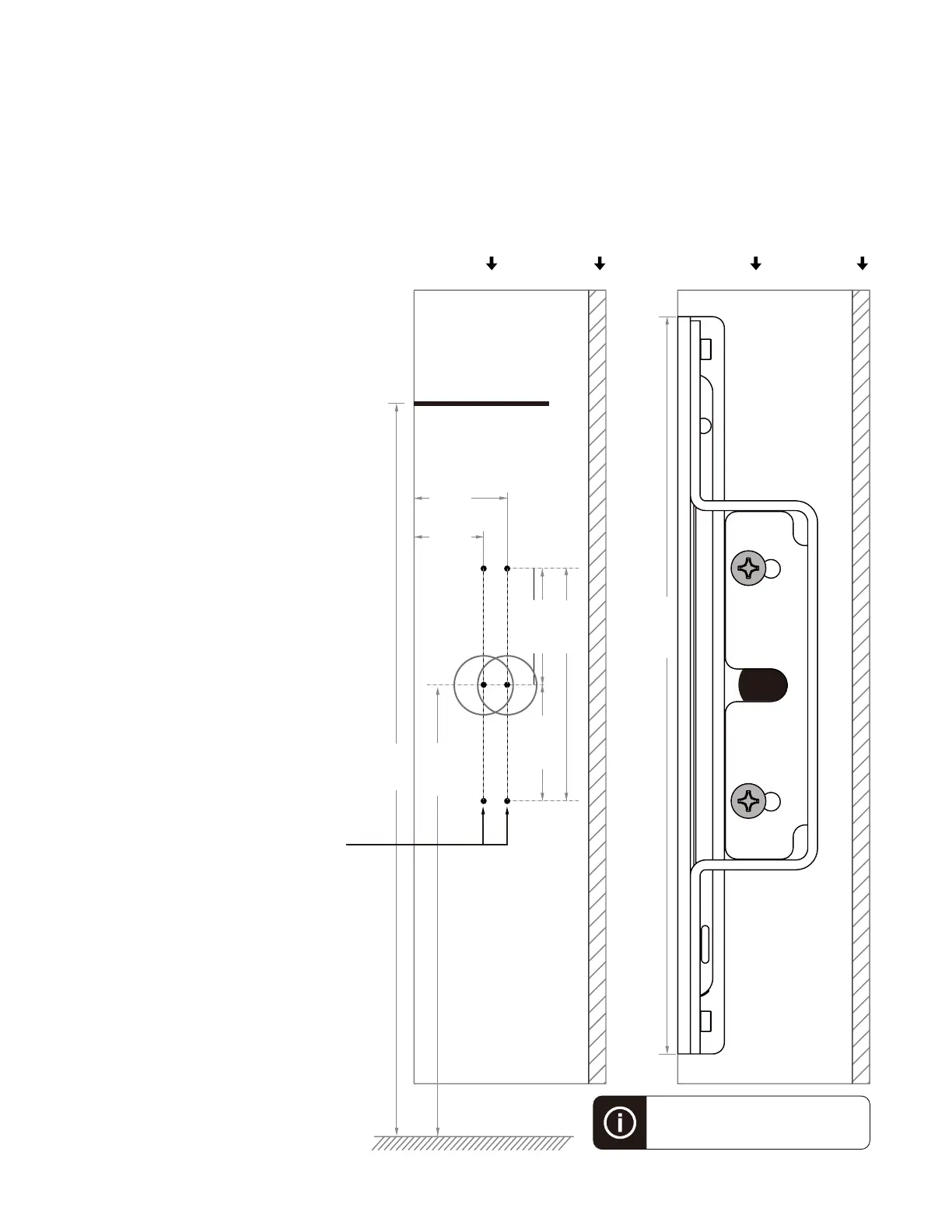

WindFall Side Mount for iPad mini
Mullion Door Frame Glass Mullion Door Frame Glass
BEFORE
INSTALLATION
AFTER
INSTALLATION
1 inch
(55 mm)
0.75 inch
(19 mm)
2.5 inch
(63.5 mm)
1.25 inch
(31.8 mm)
6.6 inch
(167 mm)
1.25 inch
(31.8 mm)
The top of the sceen.
Ground
45.5 inch
Note: Drawing is not to scale.
48 inch
