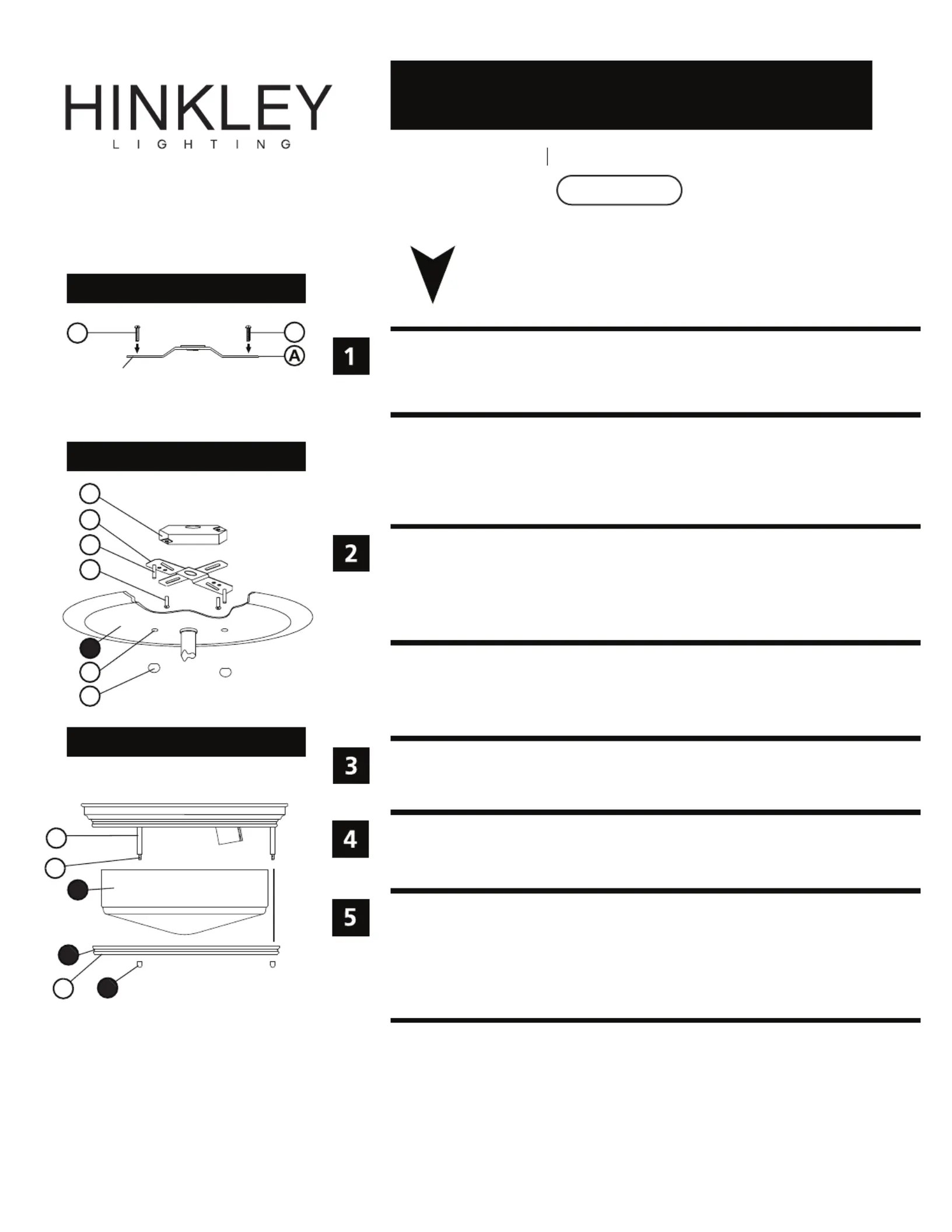

assembly instructions
Family: Hadley Item No. 3302
1. Find a clear area in which you can work.
2. Unpack fixture and glass from carton.
3. Carefully review instructions prior to assembly.
1. Prepare ge rap m st (A) for scmounting by threading two rews (B)
provided into back of gull wing bracket of gem strap (A) - see Drawing 1.
• Be sure the holes into which the screws are threaded tch the spacing of holes ma (D)
in the ceiling pan (1) - see Drawings 1 and 2.
2. Mount ge rap m st (A) to junction box (J), using the two 1” rews not provided sc (C)

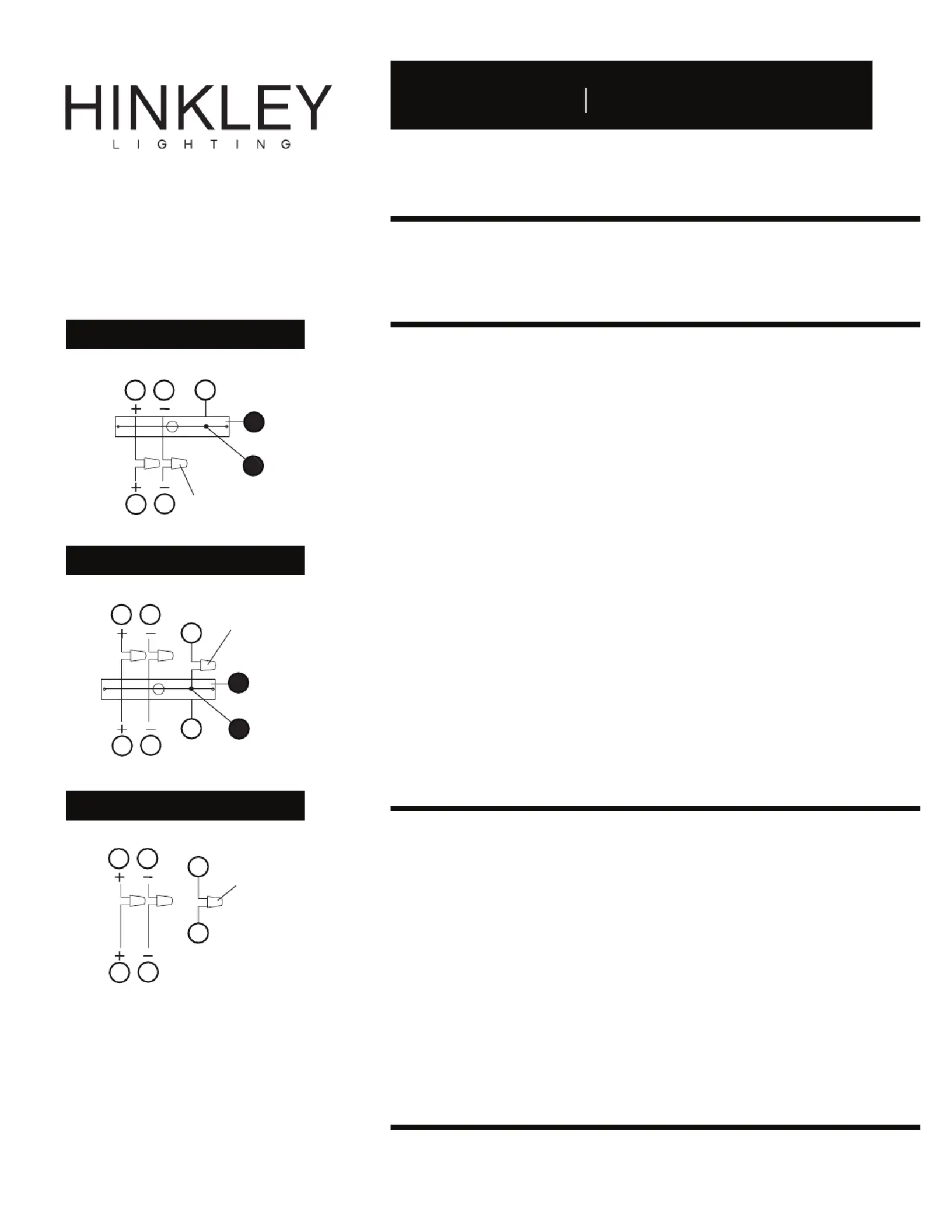

Make electrical connections from supply wire to fixture lead wires. Refer to instruction
sheet and follow all instructions to make all necessary wiring connections. (I.S. 18)
Then refer back to this sheet to continue installation of this fixture.
1. Hang the fixture by slipping the holes in the ceiling pan over the screws (D) (1) (B)
in the mounting strap - see .(A) Drawing 2
2. Thread on ball knobs to secure fixture to the ceiling.(F)
1. Prior to installing glass, fixture should be lamped.
2. To install glass lay glass into ring (2), (3).
3. Slip the 3 holes (H) of ring over the thr
eaded studs of the uprights and hold (G) (UP)
in position.
4. Thread decorative knobs (4) onto end of studs (G) and tighten to secure glass.
*** The construction of this fixture will be accomplished by first mounting the
mounting strap to the junction box, making all necessary electrical connections,
hanging the fixture from the ceiling, and then installing the glass.
start here
3302
SAFETY WARNING: READ WIRING AND GROUNDING INSTRUCTIONS (I.S. 18)
AND ANY ADDITIONAL DIRECTIONS. TURN POWER SUPPLY OFF DURING
INSTALLATION. IF NEW WIRING IS REQUIRED, CONSULT A QUALIFIED
ELECTRICIAN OR LOCAL AUTHORITIES FOR CODE REQUIREMENTS.
Drawing 2 - Fixture Mounting
Drawing 3 - Glass Installation
B
D
F
J
C
A
1
Drawing 1 - Strap Detail
B
(side view)
gull wing
bracket
B
01.01.13
2
3
4
H
UP
G
H I N K L E Y L I G H T I N G 33000 Pin Oak Parkway Avon Lake, OH 44012 800.446.5539 / 440.653.5500 hinkleylighting.com
T24 JA8-2016
