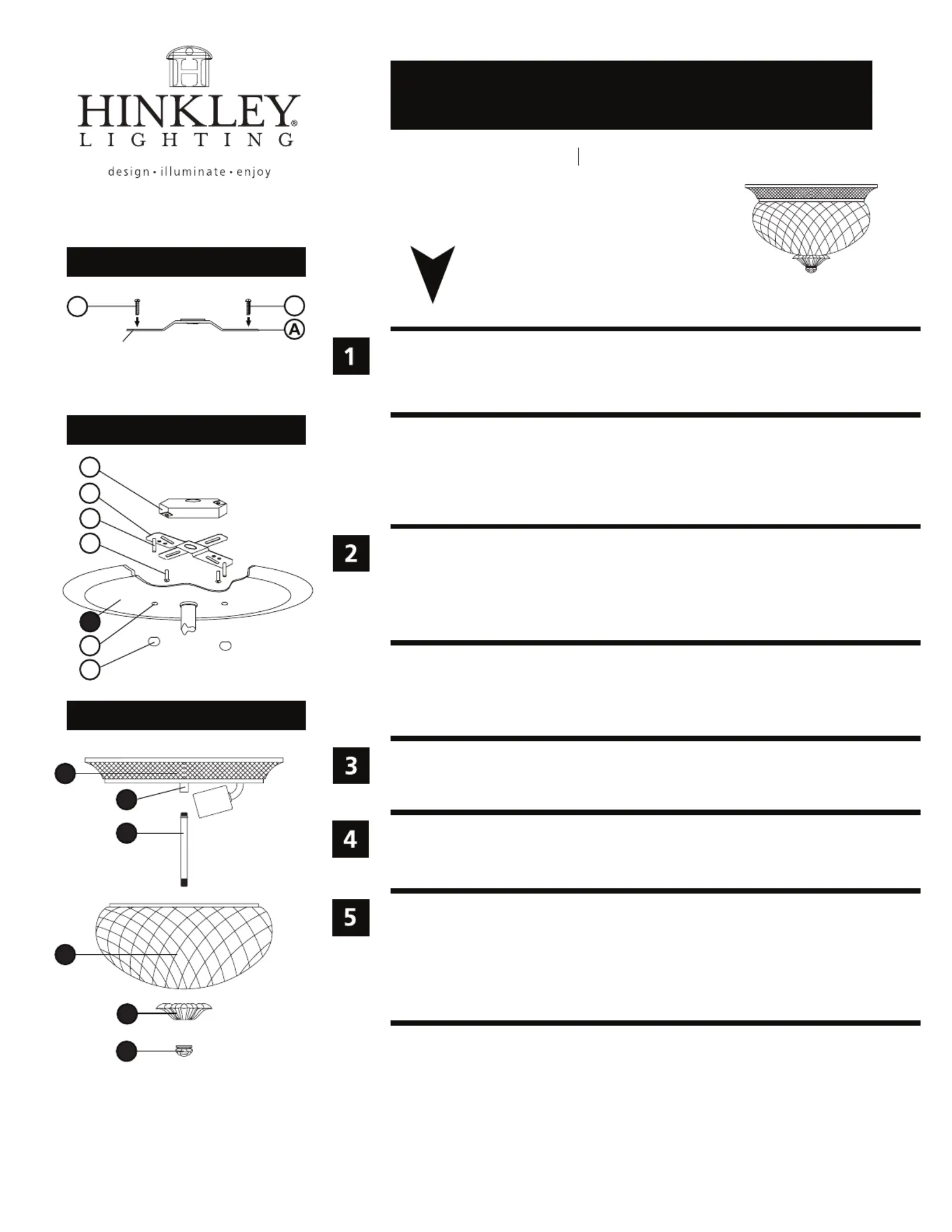

assembly instructions
Family: Plantation Item No. 4102 BB/CB/PZ/PL, 5331 PL
1. Find a clear area in which you can work.
2. Unpack fixture and glass from carton.
3. Carefully review instructions prior to assembly.
1. Prepare gem strap for mounting by threading two screws provided into (A) (B)
back of gull wing bracket of gem strap - see .(A) Drawing 1
• Be sure the holes into which the screws are threaded match the spacing of holes (D)
in the ceiling pan - see .(1) Drawings 1 and 2
2. Mount gem strap to junction box , using the two 1” screws provided.(A) (J) (C) not
Make electrical connections from supply wire to fixture lead wires. Refer to instruction
sheet and follow all instructions to make all necessary wiring connections. (I.S. 18)
Then refer back to this sheet to continue installation of this fixture.
1. Hang the fixture by slipping the holes in the ceiling pan over the screws (D) (1) (B)
in the mounting strap - see .(A) Drawing 2
2. Thread on ball knobs to secure fixture to the ceiling.(F)
1. Before installing glass, fixture can now be lamped accordingly.
2. To install glass, thread nipple into coupling - see .(2) (3) Drawing 3
3. Slip glass over nipple and hold in place.(4) (2)
4. Slip cap over nipple and hold in place.(5) (2)
5. Thread finial onto nipple .(6) (2)
*** The construction of this fixture will be accomplished by first mounting the
mounting strap to the junction box, making all necessary electrical connections,
hanging the fixture from the ceiling, and then installing the glass.
start here
4102
5331
SAFETY WARNING: READ WIRING AND GROUNDING INSTRUCTIONS (I.S. 18)
AND ANY ADDITIONAL DIRECTIONS. TURN POWER SUPPLY OFF DURING
INSTALLATION. IF NEW WIRING IS REQUIRED, CONSULT A QUALIFIED
ELECTRICIAN OR LOCAL AUTHORITIES FOR CODE REQUIREMENTS.
Drawing 2 - Fixture Mounting
Drawing 3 - Glass Installation
B
D
F
J
C
A
1
Note: Maximum wattage for 4102, 5331 fixture is watts per bulb. 60
Drawing 1 - Strap Detail
B
(side view)
gull wing
bracket
B
1
4
3
2
6
5
11.06.08
