Oldal 1/23

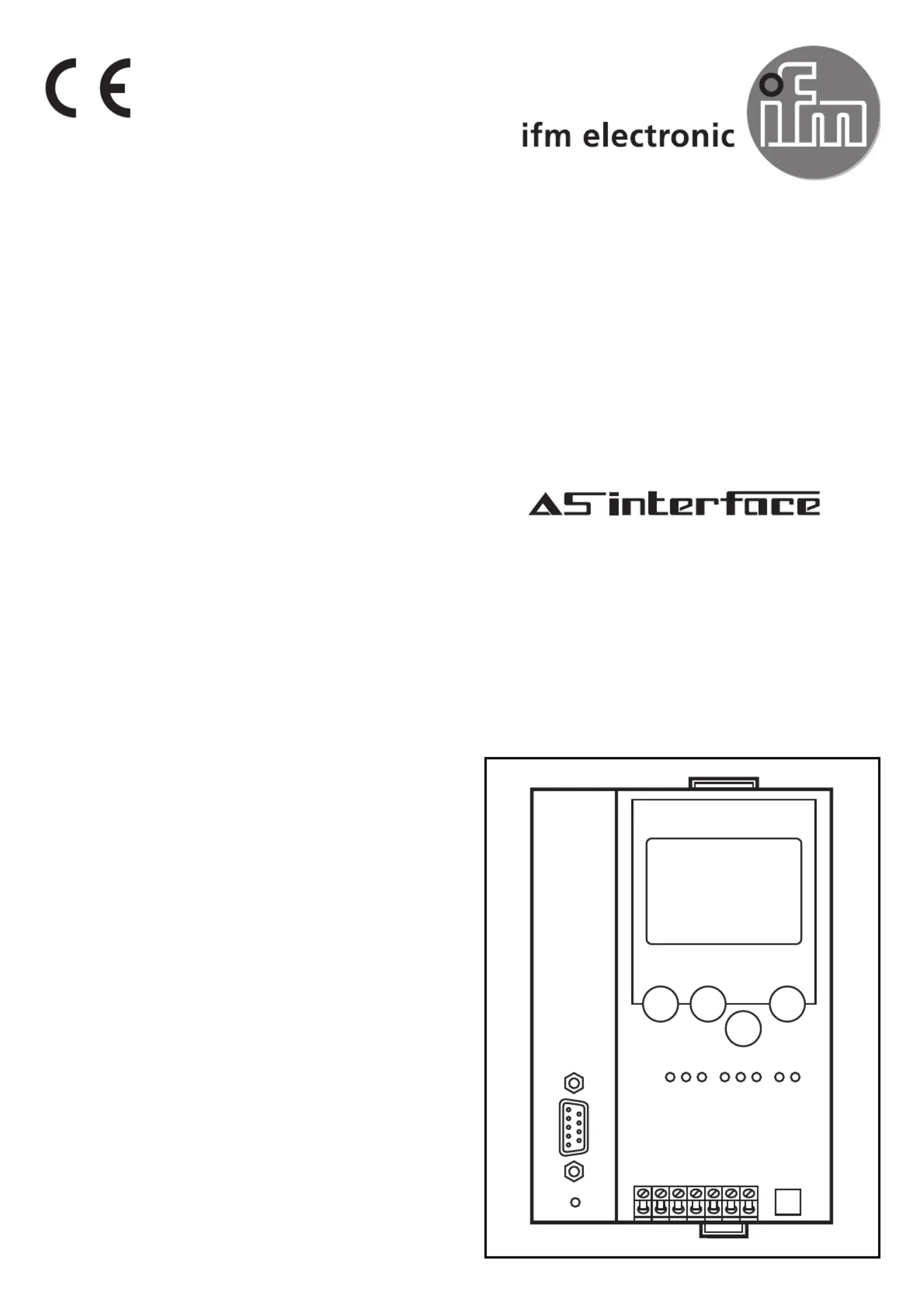

Montageanleitung
Installation instructions
Notice de montage
AS-i CONTROLLER
e
CONTRÔLEUR
e
AS-i
AC1027/AC1028
Sachnr. 7390699/00 10/2007
Bestimmungsgemäße Verwendung
• Der Controller
e
integriert einen oder zwei AS-i Master (AC1027/
AC1028, beide nach AS-i-Version 2.1), eine Kleinsteuerung und
eine Profibus DP-Schnittstelle.
Die Profibus DP-Schnittstelle ist kompatibel zur Profibus DP-Schnitt-
stelle der AS-i Controller AC1005/AC1006. Sie muss mit der Datei
“ifm300AB.gsd” konfiguriert werden.
• Er steuert den Datenaustausch zur Sensor- /Aktuator-Ebene
• verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvor-
verarbeitung)
• arbeitet als stand-alone-Steuerung mit Datenaustausch zum PC
(Visualisierung)
SPS Programme der Controller AC1005/AC1006 zur Signalvorverar-
beitung mit Asisys müssen für AC1027/AC1028 und CoDeSys kon-
vertiert werden
• kommuniziert mit der übergeordneten Steuerungsebene (Betrieb als
Gateway)
Programmierschnittstelle RS232C
• Baudrate 4800 bis 115200Baud
• max. Entfernung zwischen Controller
e
und Host: 20 m
• Potentialtrennung zur Controller
e
-Versorgung
• Programmierkabel E70320 zur Verbindung zum Host erforderlich
Profibus-DP-Schnittstelle
• Baudrate 9600 bis 12MBaud
• max. Entfernung zwischen Controller
e
und Host: abhängig von der
Baudrate
• Potentialtrennung zur Controller
e
-Versorgung
• bis zu 31 parallel geschaltete Controller pro Segment
• Steckerbelegung: Pin 3: Signal B; Pin 8: Signal A
Montage
Befestigen Sie den Controller
e
auf einer 35 mm-Profilschiene. Die
Schutzart des Geräts beträgt IP 20, daher sollte es an einem geschütz-
ten Ort montiert werden (z. B. Schaltschrank).
2
Achten Sie auf eine betauungsfreie Umgebung. Vermeiden Sie
übermäßige Staubentwicklung, Vibrations- und Stoßbelastun-
gen. Die Luftzirkulation durch die Lüftungsöffnungen darf nicht
behindert werden. Vermeiden Sie eine Montage in direkter Nähe
zu Frequenzumrichtern.
Elektrischer Anschluss
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät
entsprechend der Klemmenbeschriftung an. Verbinden Sie nie-
mals die Minuspotentiale untereinander oder Minuspotentiale
und FE-Anschluss. Stellen Sie eine elektrisch sichere Erdverbin-
dung zwischen AS-i Controller
e
(Klemme FE) und Gerät-Erdan-
schluss her.
Versorgen Sie den Controller
e
mit einer Spannung von 24 V DC
(20...30 V PELV), z. B. aus dem 24 V Netzteil DN2011 der ifm electro-
nic. Der Anschluss erfolgt an den Klemmen +24 V und 0 V.
Bedien- und Anzeigeelemente
Sie werden von drei Diagnose-LEDs auf dem Controller
e
über den
Zustand des Masters (AC1027) / der Master (AC1028) und der ange-
schlossenen System informiert.
• LED PWR/COM leuchtet: AS-i Spannung vorhanden, mindestens
ein Slave wurde erkannt
• LED PWR/COM blinkt: AS-i Spannung vorhanden, es wurde aber
kein Slave korrekt erkannt
• LED PROJ leuchtet: Projektierungsmodus aktiv, die Konfigura-
tionsüberwachung ist abgeschaltet
• LED PROJ blinkt: Projektierungsmodus aktiv, Umschalten in
geschützten Betrieb nicht möglich, da ein
Slave mit Adresse 0 angeschlossen ist
• LED CONF/PF leuchtet: Projektierte und aktuelle Konfiguration
stimmen nicht überein
• LED CONF/PF blinkt: Peripheriefehler an mindestens einem
angeschlossenen Slave
• LED PROFIBUS leuchtet: Busfehler Profibus DP
3
