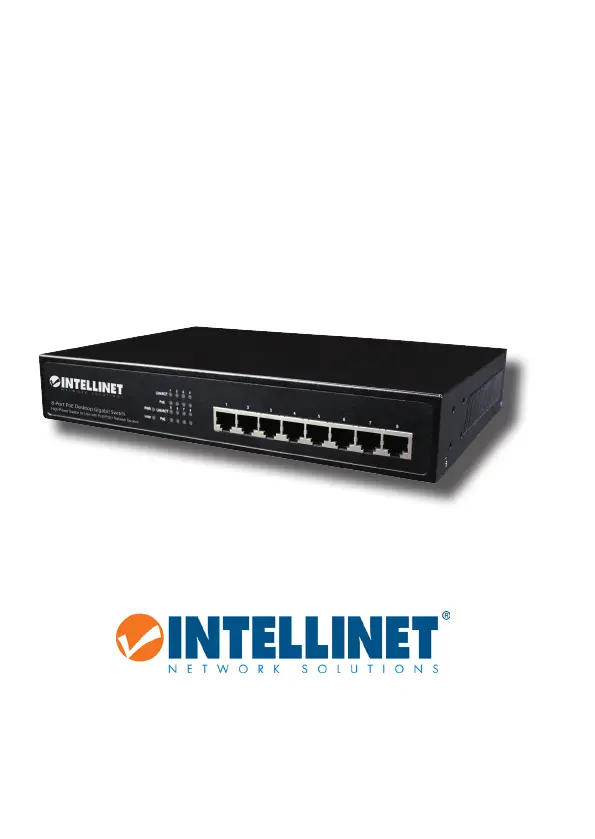

Oldal 1/12
8-PORT
PoE DESKTOP
GIGABIT SWITCH
INSTRUCTIONS
MODEL 560641
INT-560641-UM-ML1-0114-03
Important: Read before use. • Importante: Leer antes de usar.
intellinet-network.com
2
ENGLISH
PoE Desktop Gigabit Switch English
CONNECTIONS & INDICATORS
LEDs
The LED indicators make it
easier to monitor the switch
and its connections.
Ports
All ports on the switch support
Auto-MDI/MDI-X functionality,
so crossover cables and uplink
ports are not needed for
connections to PCs, routers,
other switches, etc. Cat5/5e/6 UTP/STP cables provide optimal performance; if a status LED
doesn’t indicate a link or activity, check the corresponding device for proper setup and
operation.
• Power consumption: 135 watts (maximum)
• Ports 1-4: PoE / PoE+ (up to 34 watts per port)
• Ports 5-8: PoE (up to 15.4 watts per port)
Power
Use the included power cord to connect the device (next to the On/O switch on the rear
panel) to an AC outlet. Conrm that the power LED on the front panel is lit.
PLACEMENT
Prior to use, it is recommended that the switch be placed/positioned:
• on a level surface that can support the weight of the switch
• with a minimum of 25 mm (approx. 1”) of clearance on the top and sides for adequate
ventilation
• away from sources of electrical noise: radios, transmitters, broadband ampliers, etc.
• where it cannot be aected by excessive moisture
Rackmount
The switch includes brackets and screws for optional rack mounting.
1. Disconnect any cables from the switch.
2.
Position a bracket over the mounting holes on one side of the switch and secure it in place
with screws.
3 Repeat Step 2 on the other side of the switch.
4. Position the switch in the rack and screw the brackets to the rack.
5. Reconnect any cables.
LED Status Operation
Power On Power on
O Check the AC connection; turn the power on
PoE On Port is linked to a PSE/PoE device
O No PSE/PoE device is linked
Link/Act On Valid port connection
Blinking Valid port connection; data transmitted/received
O No link established
Loop Blinking A loop exists
O No loop
AC INPUT 100-240VAC
50/60Hz 2A MAX
POWER
ON/OFF
DEUTSCH 3
PoE Desktop Gigabit Switch Deutsch
ANSCHLÜSSE & ANZEIGEN
LED-Anzeigen
Die LEDs vereinfachen das
Ablesen der Funktionen und
Anschlüsse.
Ports
Alle Ports unterstützen Auto-
MDI/MDI-X Funktionalität,
daher werden Crosskabel und
Uplink-Ports für Verbindungen
zu PCs, Routern, anderen
Switchen, etc. nicht benötigt. Cat5/5e- UTP/STP-Kabel bieten die beste Performance. Wenn
eine LED keine Verbindung/Aktivität anzeigt, überprüfen Sie das verbundene Gerät.
• Stromverbrauch: 135 Watt (max.)
• Ports 1-4: PoE / PoE+ (bis zu 34 Watt pro Port)
• Ports 5-8: PoE (bis zu 15,4 Watt pro Port)
Strom
Schließen Sie das beiliegende Stromkabel an das Gerät (neben dem
An/Aus-Schalter) und an eine Steckdose an. Vergewissern Sie sich dass die “Power”-LED
aufleuchtet.
NUTZUNGSUMGEBUNG
Er wird empfohlen, den Switch vor der Nutzung folgendermaßen aufzustellen:
• auf ebenem Untergrund, der das Gewicht des Switches
• mit mindestens 25 mm Abstand zu allen Seiten für angemessenen Luftdurchsatz
• fern von anderen Übertragungsgeräten wie Radios, Breitbandverstärker, etc.
• nicht in feuchten Umgebungen
Rackmontage
Diesem Switch liegen Haltewinkel und Schrauben für optionale Rackmontage bei.
1. Trennen Sie alle Kabel von dem Switch.
2. Platzieren Sie einen Haltewinkel über den Montagelöchern auf einer Seite des
Switches und xieren Sie ihn mit Schrauben.
3. Wiederholen Sie Schritt 2 auf der anderen Seite des Switches.
4. Platzieren Sie den Switch in dem Rack und schrauben Sie die Haltewinkel fest.
5. Schließen Sie alle Kabel wieder an.
LED Status Bedeutung
Power An Gerät wird mit Strom versorgt
Aus Stromanschluss prüfen/Gerät einschalten
PoE An Port ist mit PSE/PoE-Gerät verbunden
Aus Kein PSE/PoE-Gerät angeschlossen
Link/Act An Verbindung ist hergestellt
Blinkend Verbindung ist hergestellt; Datenübertragung
Aus Verbindung ist nicht hergestellt
Loop Blinkend Eine illegale Endlosschleiße wurde entdeckt
Aus Es wurden keine Endlosschleißen entdeckt
AC INPUT 100-240VAC
50/60Hz 2A MAX
POWER
ON/OFF
