INSTRUCTION MANUAL
ENGLISH
VDV500-163
Digital Toner-Pro
Tone Generator
Digital Toner-Pro
Tone Generator
Digital Toner-Pro
FRANÇAIS
p. 17
ESPAÑOL
pág. 9
Digital Toner-Pro
Tone Generator
Digital Toner-Pro
Tone Generator
Digital Toner-Pro
* When used with VDV500-223
* When used with VDV500-223
Digital Probe-Pro
•
TRACE INDIVIDUAL OR
TRACE INDIVIDUAL OR
PAIRED WIRES*
PAIRED WIRES*
•
TEST RJ11, RJ12, AND
TEST RJ11, RJ12, AND
RJ45 JACKS*
•
DETECTS CONTINUITY
DETECTS CONTINUITY
AND POLARITY
•
3 DISTINCT TONES
3 DISTINCT TONES
(2 CONSTANT,
1 ALTERNATING)
1 ALTERNATING)
•
EASY-TO-UNDERSTAND
EASY-TO-UNDERSTAND
STATUS LED
s
•
SEND TONES
ON SHORTED
OR CONNECTED
OR CONNECTED
WIRES VIA
DIGITAL TONING*
DIGITAL TONING*
•
PERFORM PIN-TO-PIN
PERFORM PIN-TO-PIN
MAPPING*
2
ENGLISH
GENERAL SPECIFICATIONS
The Klein Tools VDV500-163 Digital Toner-Pro is a professional-series
analog and digital tone generator for wire identification, wire tracing and
wire pair identification. It features several tone frequencies and strong
power output for tracing wires.
•
Operating Altitude:
6562 ft. (2000 m) maximum
•
Relative Humidity:
10% – 90% non-condensing
•
Operating Temp:
32° to 122° F (0° to 50°C)
•
Storage Temp:
-4° to 140°F (-20° to 60°C)
•
Dimensions:
4.65" × 2.52" × 1.10" (118 × 64 × 28 mm)
•
Weight:
5.29 oz. (150 g) including batteries
•
Battery Type:
4 × 1.5V AAA Alkaline
•
Battery Life: Active:
20 hours
Standby/Storage:
3 years
•
Auto-Power Off:
After 60 minutes of inactivity
•
Analog Tones:
Constant:
1000Hz, 1500Hz
Alternating:
1000Hz/1500Hz
•
Tone Power:
8dBm
•
Continuity Indication:
Less than 10kΩ
•
Voltage Protection: Test Mode:
60V
Tone Mode:
20V through external 600Ω
Specifications subject to change.
T17T17
T12T12
T16T16

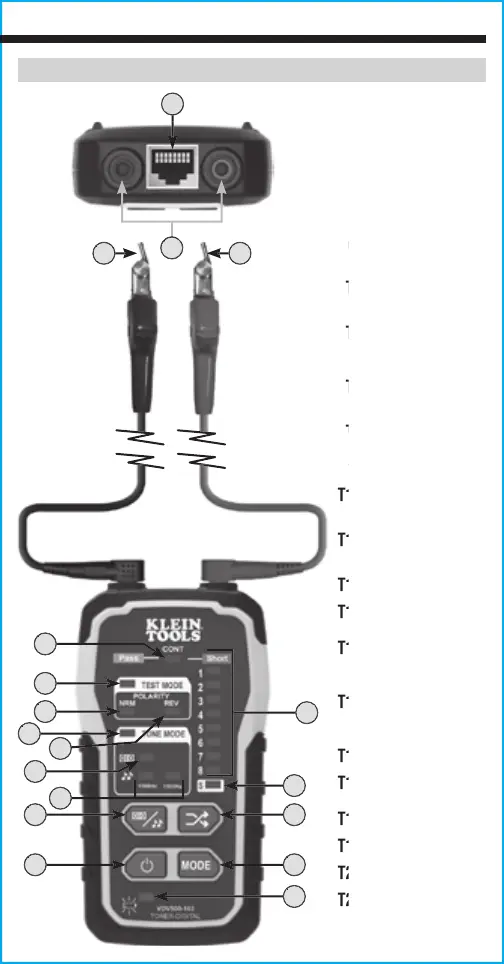

FEATURE DETAILS
3
T1
TEST MODE
Indicator
T2
"NRM" (Normal)
Polarity Indicator
T3
"REV" (Reverse)
Polarity Indicator
T4
"CONT" (Continuity)
Indicator
T5
TONE MODE
Indicator
T6
Analog Tone
Frequency
Indicators
T7
Digital/Analog
Tone Button
T8
Mode button
T9
Power On/Off
Button
T10
Pin/Pair Selection
Button
T11
Battery Status
Indicator
T12
Lanyard Slot
T13
Digital Tone
Indicator
T14
Red ABN
(Angled Bed-of-
Nails) Test Clip
T15
Black ABN
(Angled Bed-of-
Nails) Test Clip
T16

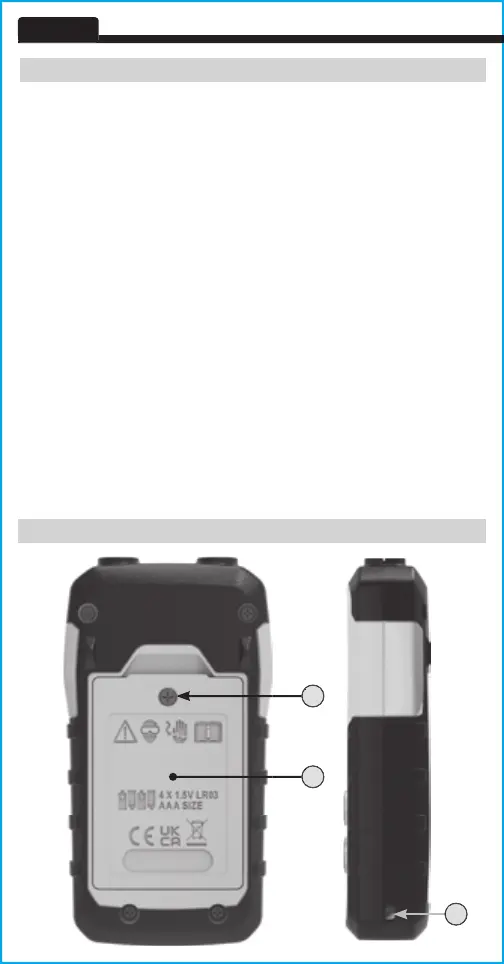

Battery Cover
T17
Battery Cover
Screw
T18
Wire Map Indicator
T19
Shield Indicator
T20
Test Lead Inputs
T21
RJ45 Port
FEATURE DETAILS
T9
T10
T11
T12
T13
T14
T15
T16
T17
T18
T19
T20
T21
T4
T5
T6
T7
T8
T1
T1
T10
T10
T10
T11
T11
T11
T19
T19
T19
T8
T8
T2
T2
T3
T3
T5
T5
T7
T7
T13
T13
T13
T9
T9
T4
T4
T15T15
T14T14
T6
T6
T18
T18
T18
T20
T20
T20
T21
T21
T21
