Oldal 1/6
1
SMART READER
INSTALLATION GUIDE
Included Parts:
• Reader, Backplate, Wall Plate
• #6 Machine Screws – QTY 2
• #6 Self Tapping Screws – QTY 2
• #4-40 Phillips Screw
• #4-40 Pin-in-Torx Screw
Wiring Connections
Red Power In
Black Ground
Shield Shield Ground
Green Wiegand Data 0
RS485A(+)
White Wiegand Data 1
RS485A(–)
Yellow* Beeper Control
Brown* Tamper Out
Blue* Green LED Control
Orange Red LED Control*
•
Single Gang Keypad
RF TECHNOLOGIES Model Model
125 kHz, 13.56 MHz & BLE Mobile SRDRST SRDRKP
CURRENT 120 mA average, 170 mA peak 145 mA average, 195 mA peak
VOLTAGE 5-16 VDC (NEVER APPLY MORE THAN 16V)
TEMPERATURE
UL™ tested –35° to 66°C and EN –40° to 70°C and 95% humidity
(UL™ tested -31˚F to 150˚F and EN -40˚ to 158˚F and 95% humidity)
CABLE LENGTH
Communication Lines
Wiegand: 200 feet - 22 AW G
300 feet - 20 AWG
500 feet -18 AWG
OSDP @ 12 VDC and 25˚C (77˚F) = 1000 feet - 22 AWG Twisted Pair
NOTE: Do NOT use the Power Supply provided with the CAPXLV or CAPXM to directly power up this reader. It is 24V and will cause damage to the reader.
NOTE: LED Control not available when connected to a CAPXS.
Tools Needed (Not Supplies):
• Phillips Screwdriver
• 1” (25 mm), 1/8” Drill bits
• T8 Security Torx Bit (optional for increased tamper detection)
• #6-32 Tap if required
*These wires are only used in Wiegand mode.
**All wiring methods used shall be in accordance
with the National Electrical Code, ANSI/NFPA 70.
Readers must be powered by a compatible UL
Listed, power limited, access control panel rated
5–16 VDC.
A. Install the Metal Wall Plate to the Wall/Single Gang box.
• Use the provided #6 screws.
B. Wire the Cable to the Control Panel.

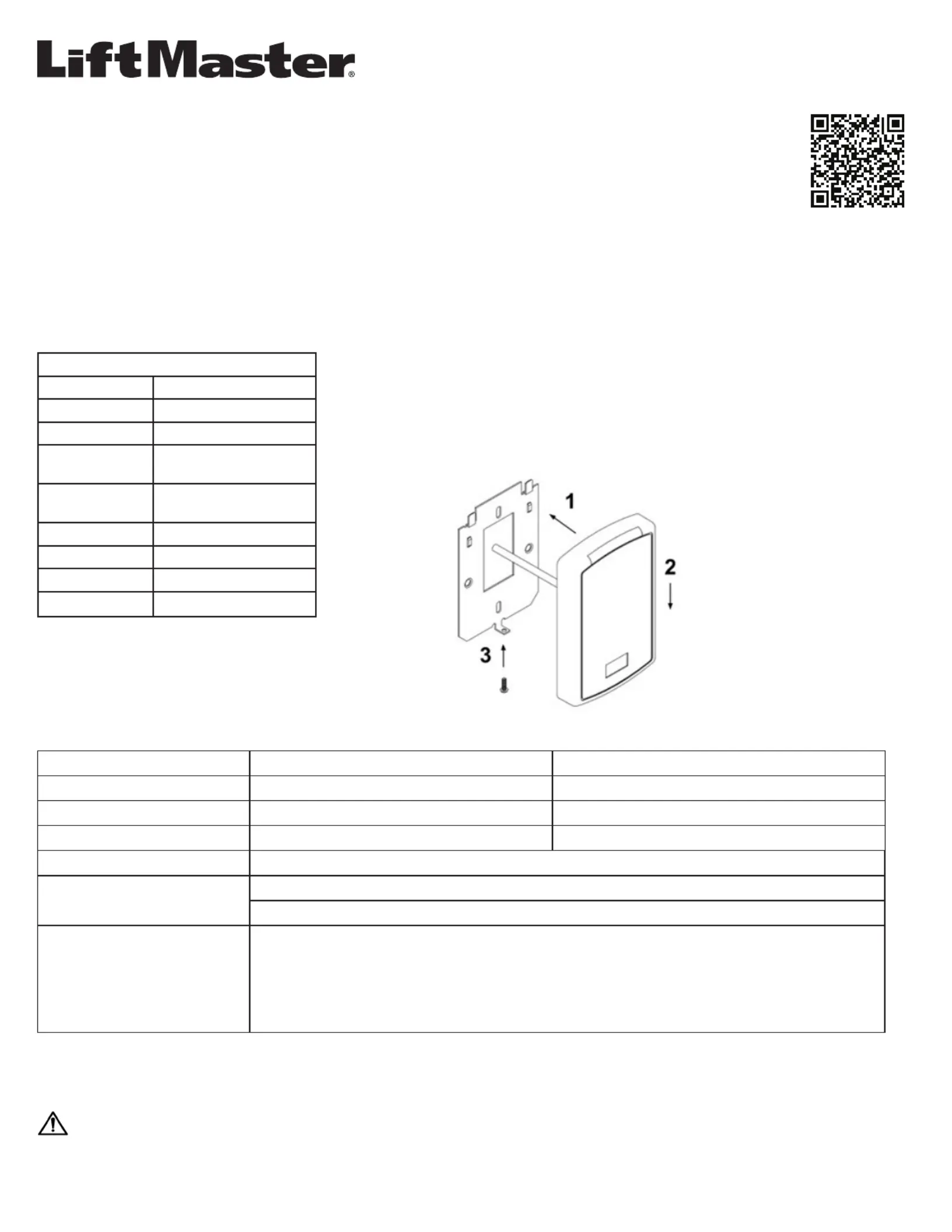

C. Attach the Reader to the Wall Plate and Install the Reader Screw.
• Follow steps 1 through 3 below to ensure proper alignment. Install either the #4-40
screw or Pin-in-Torx screw at the bottom.
WARNING: This product can expose you to chemicals including lead, which are known
to the State of California to cause cancer or birth defects or other reproductive harm.
For more information go to www.P65Warnings.ca.gov.
