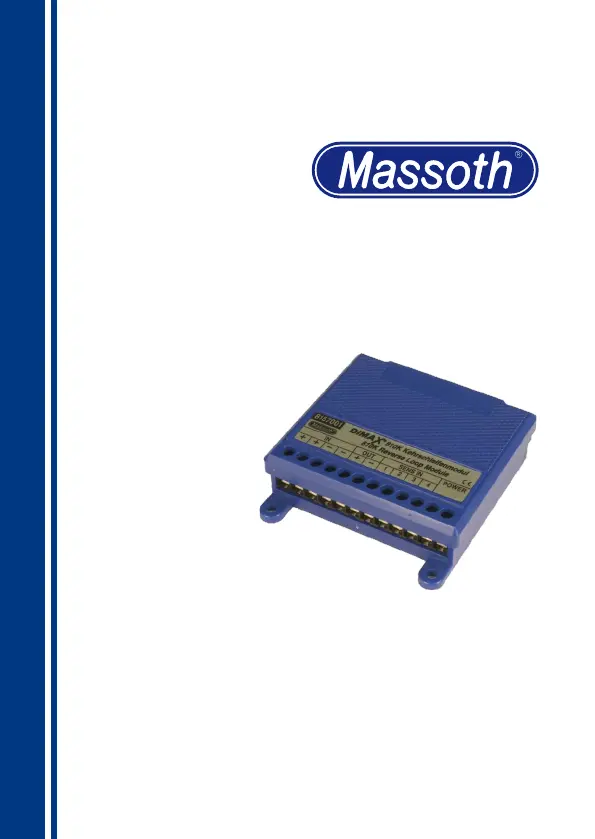

DiMAX Kehrschleifenmodul
DiMAX Reverse Loop Module
8157001
2
1. Einleitende Information
Beim Aufbau von Kehrschleifen oder
Gleisdreiecken in Modellbahnanlagen
kommt es unweigerlich zum Kurz-
schluss zwischen den beiden Gleisen.
Deshalb müssen in solche Gleisbilder
immer an beiden Einfahrpunkten
Trennstellen eingebaut werden. Um nun
einen einfachen Fahrbetrieb realisieren
zu können, verwendet man Kehrschlei-
fenmodule, welche die Umpolung des
isolierten Gleisabschnitts automatisch
vornehmen. Das DiMAX Kehrschleifen-
modul ermöglicht solch einen einwand-
freien Betrieb in Kehrschleifen oder
Gleisdreiecken. Dies geschieht entweder
über die Sensorgleise, Gleiskontakte
oder „Kurzschlusserkennung“.
1.1. Funktionsumfang
Das DiMAX-Kehrschleifenmodul bietet
mehrere Betriebsarten:
•Durch die Verwendung von zusätzli-
chen „Sensoren“ kann dieses Modul
kurzschlussfrei betrieben werden. Das
Modul erkennt vor der Einfahrt, ob
der isolierte Abschnitt richtig gepolt
ist und passt die Gleisspannung ent-
sprechend an, bevor ein Kurzschluss
entsteht.
•Alternativ kann das Modul über die
oben beschriebene Kurzschluss-
erkennung betrieben werden. Dies hat
den Vorteil, dass weniger Kabel benö-
tigt werden, der Materialverschleiss an
1. General Information
Reversing loops and wye junctions
inescapably produce a short circuit at
the entry or exit points. Therefore these
arrangements require to be electrically
isolated at the entry and exit points. To
facilitate a reversing loop operation a
module is required to take care of the
polarization of the loop section.
The DiMAX Reversing Loop Module
allowsaawlessoperationinreversing
loops or wye junctions. It can be oper-
ated by sensor tracks, track contacts or
conventional short cirquit detection.
1.1. Summary of Functions
The DiMAX-reverse loop module fea-
tures several operating modes:
•With additional sensor tracks installed,
the module operates without any short
circuits. The DiMAX reverse loop
module detects the polarization of the
entering train and adjusts the polarity
of the reversing loop section accord-
ingly before the train enters the loop.
•Alternatively the module may be used
with the common short circuit detec-
tion. This requires less wiring however
the burn-off on the wheels and the
trackisincreasedsignicantly.
•A mixed operation with sensor tracks
3
Rädern und Gleisen ist jedoch erhöht.
•Ein Mischbetrieb aus Kontaktauslö-
sung und Kurzschlusserkennung ist
ebenfalls möglich. Falls einmal ein
Kontakt aufgrund von Verschmutzung
nicht erkannt wird, ermöglicht die
Kurzschlusserkennung trotzdem einen
einwandfreien Betrieb. Die Kurz-
schlusserkennung kann durch eine
Steckbrücke im Modul aktiviert oder
gesperrt werden.
•Durch die Verwendung von zwei un-
abhängigen Umpolrelais ist immer ein
sicherer Anlauf beim Einschalten der
Anlage gewährleistet. Selbst wenn ein
Zug eine Trennstelle brückt, kann die
passende Polung immer hergestellt
werden. Das isolierte Gleisstück wird
in diesem Fall einfach etwas zeitverzö-
gert zur Hauptanlage eingeschaltet.
•Durch eine zusätzlich mögliche Span-
nungsversorgung kann das Modul
auch auf analog gesteuerten Anlagen
verwendet werden. Hier darf allerdings
beim Einschalten kein Zug auf einer
Trennstelle stehen.
1.2. Lieferumfang
•DiMAX Kehrschleifenmodul
•Bausatz für 4 Sensorgleise
•Bedienungsanleitung
and short circuit detection is available.
In case a sensor track does not work
properly due to contaminated or cor-
roded tracks, the short circuit detec-
tion will provide a correct operation at
all times. The short circuit detection
may be turned on/off with a jumper
inside the module.
•A reliable operation of the module
is guaranteed at all times as two
separate switching relays are utilized.
Even if a train bridges a disconnecting
point when the system is switched on,
the module will adjust to the correct
polarization. In this case the loop sec-
tion will be powered up with a slight
delay to the main layout.
•The module may be operated in
analog layouts as well, utilizing an
additional separate power supply.
However, in analog operation no train
must bridge a disconnecting point
when the system is switched on.
1.2. Scope of Supply
•DiMAX Reverse Loop Module
•Kit for 4 sensor tracks
•Manual
