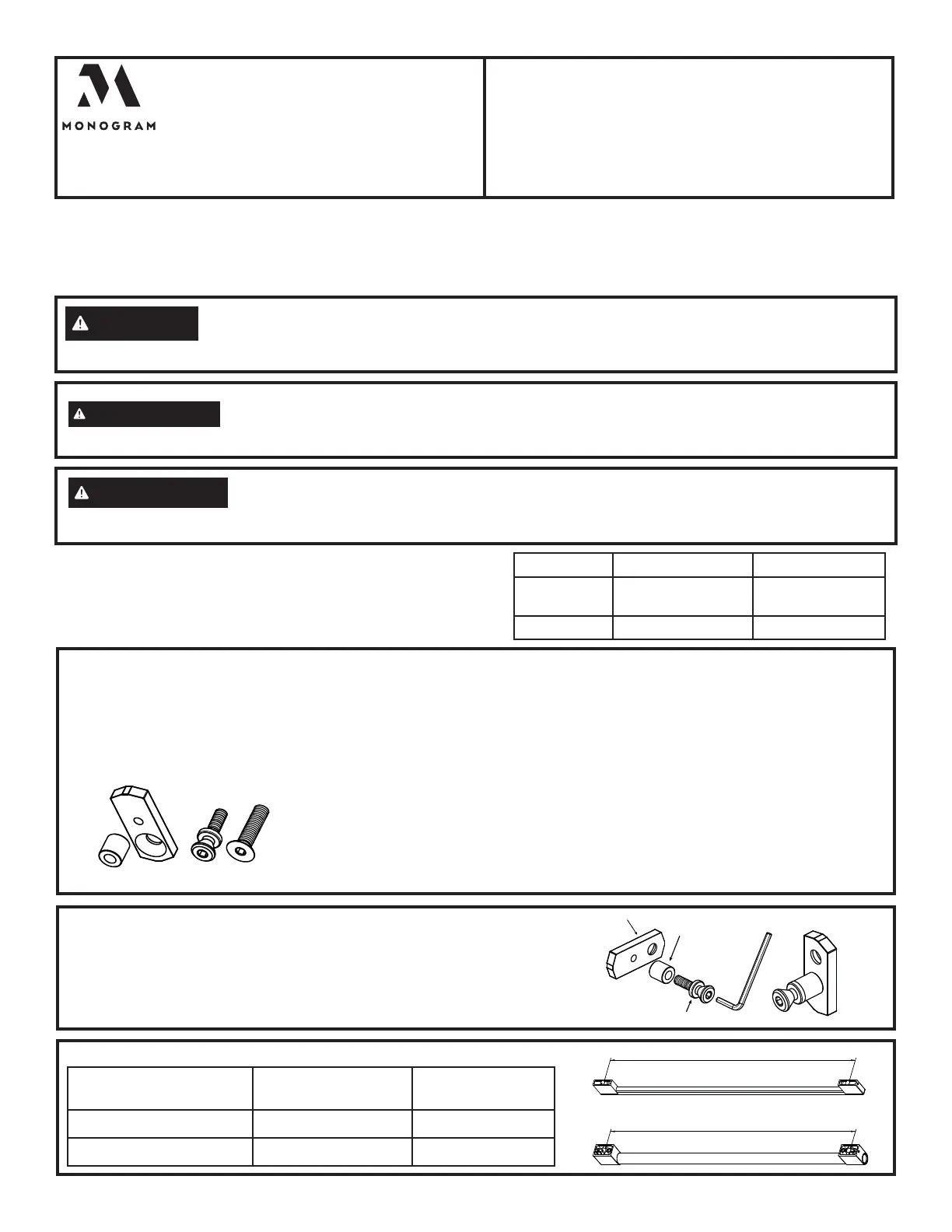

This kit contains the required parts to attach
a total of three handles.

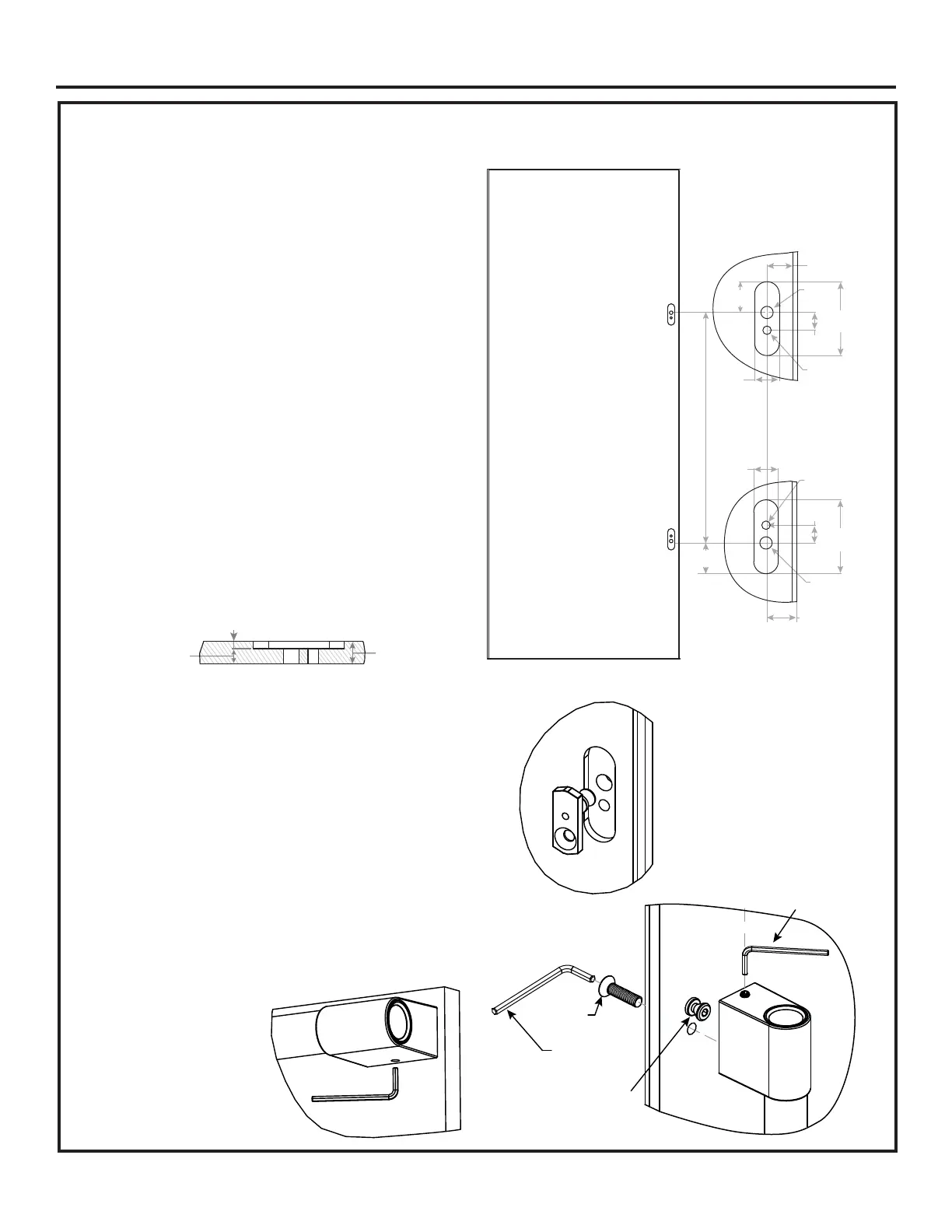

Handle Mounting Fastener insert assembly:
• Assemble part A, B and C as illustrated
and create assembly E
31-1000561 Rev. 2 08-21 GEA
Printed in United States
Installation
Instructions
ZKPN
Handle Mounting Fastener
Kit For Custom Panels
Before you begin - Read these instructions completely and carefully.
Note to Installer: Be sure to leave these instructions with the Consumer.
Note to Consumer: Keep these instructions with your Installation Instructions for future reference.
Pour obtenir une version française de ce manuel d'instructions, visitez notre site monogram.com
Para consultar una versión en español de este manual de instrucciones, visite nuestro sitio de internet monogram.com
This kit allows for the attachment of up to three Monogram Minimalist or Statement collection handles on custom panels.
Parts List:
A - Spacer (Qty 6)
B - Threaded bracket (Qty 6)
C - Handle Mounting Fastener (Qty 6)
D - 5/16 countersunk screw (Qty 6)
Tools and Materials Required:
Allen Key (Provided with the kit)
Drill, 1/2” and 11/32” drill bit and 1” router bit
Custom door panel
Safety glasses
Center punch
Hammer
Pencil
Measuring tape or scale
Monogram Statement or Minimalist handle collection
WARNING
To reduce the risk associated with choking, do not allow children under 3 years of age to have access
to small parts during the installation of this product.

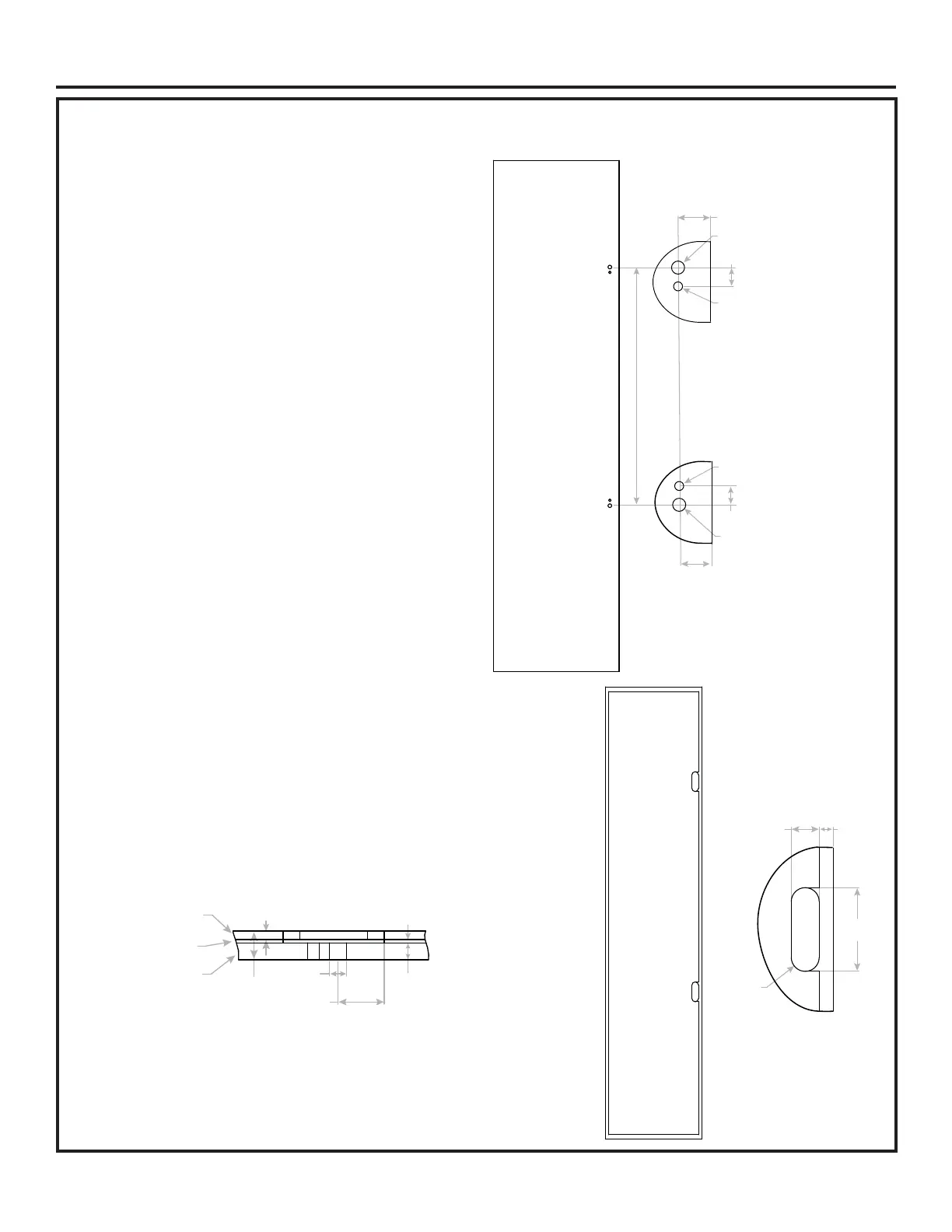

Handle Type Handle Orientation
Center to center
distance (L)
Statement/Minimalist Vertical 32-1/32" (81.36 cm)
Statement/Minimalist Horizontal 27-1/8" (68.88 cm)
Center to Center Dislance (L)
Table 1
ABCD
E
C
A
B
Center to Center Dislance (L)
3RXUUpGXLUHOHULVTXHGpWRXႇHPHQWSHQGDQWOLQVWDOODWLRQGHFHSURGXLWQHODLVVH]SDVOHVSHWLWHV
pièces à la portée des enfants âgés de moins de 3 ans.
AVERTISSEMENT
$¿QGHUHGXFLUHOULHVJRDVRFLDGRFRQGHVFDUJDVQRSHUPLWDTXHORVQLxRVPHQRUHV
de 3 años de edad tengan acceso a las partes pequeñas durante la instalación de este producto.
ADVERTENCIA
NOTE: 36" wide built-in bottom freezer applications require specific
handle kits for drawer panel applications on both Standard Case Flush
and Flush Inset installations.
All other platforms are recommended to follow comparable stainless
steel models for Minimalist and Statement handles.
Application Statement Minimalist
ZIP360NN
ZKGC3H3PNSS
ZKSP1H1PNSS
ZKGC3H3CNSS
ZKSP1H1CNSS
ZIC360NN ZKGC3H3PNSS ZKGC3H3CNSS
