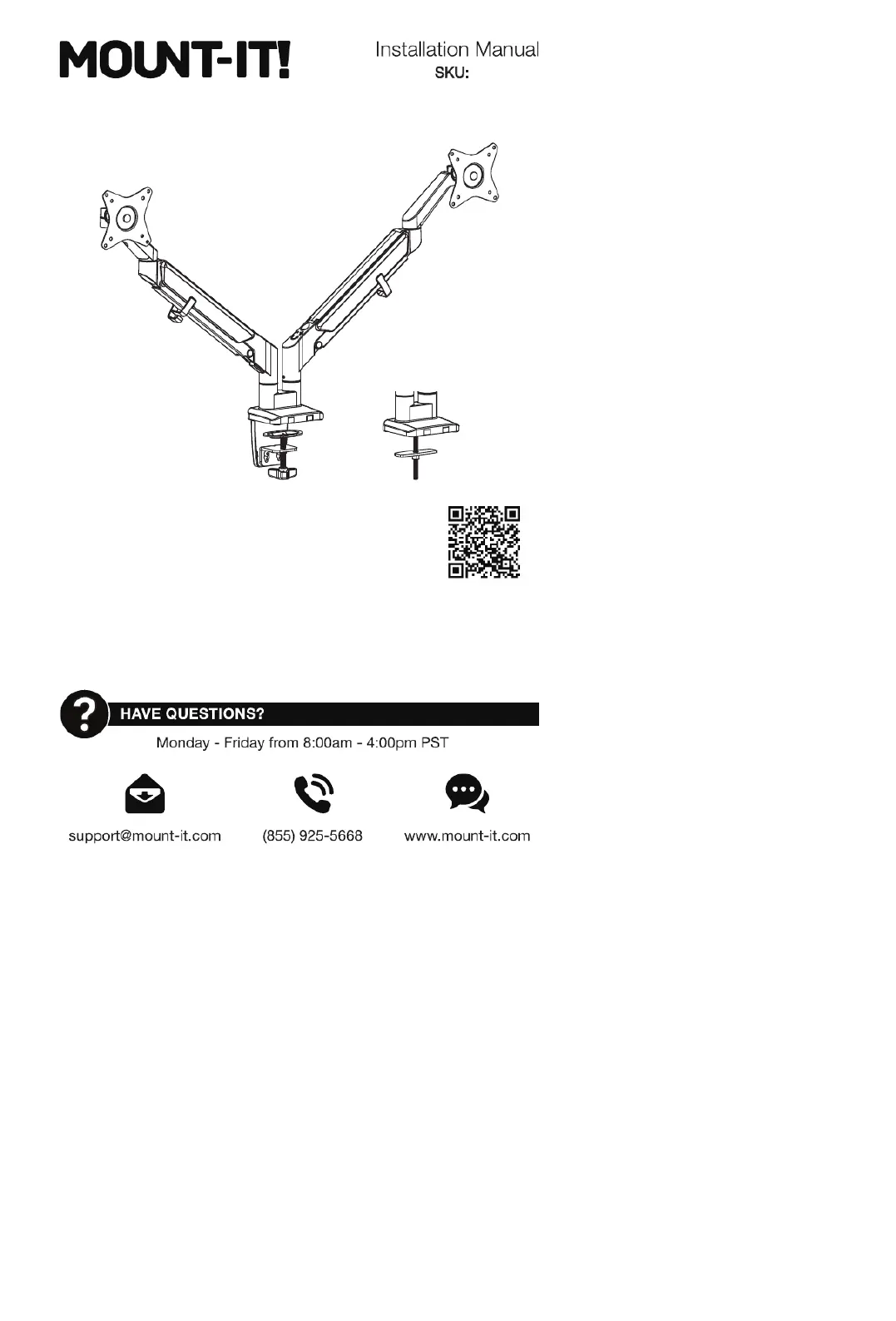

DUAL MONITOR MOUNT WITH
LOW PROFILE GAS SPRING ARMS
MI-4884B
Please scan this QR code
to visit the product page.
Thank you for choosing Mount-It
2
Mount-It!
Mount-It!
Mount and Accessories
4

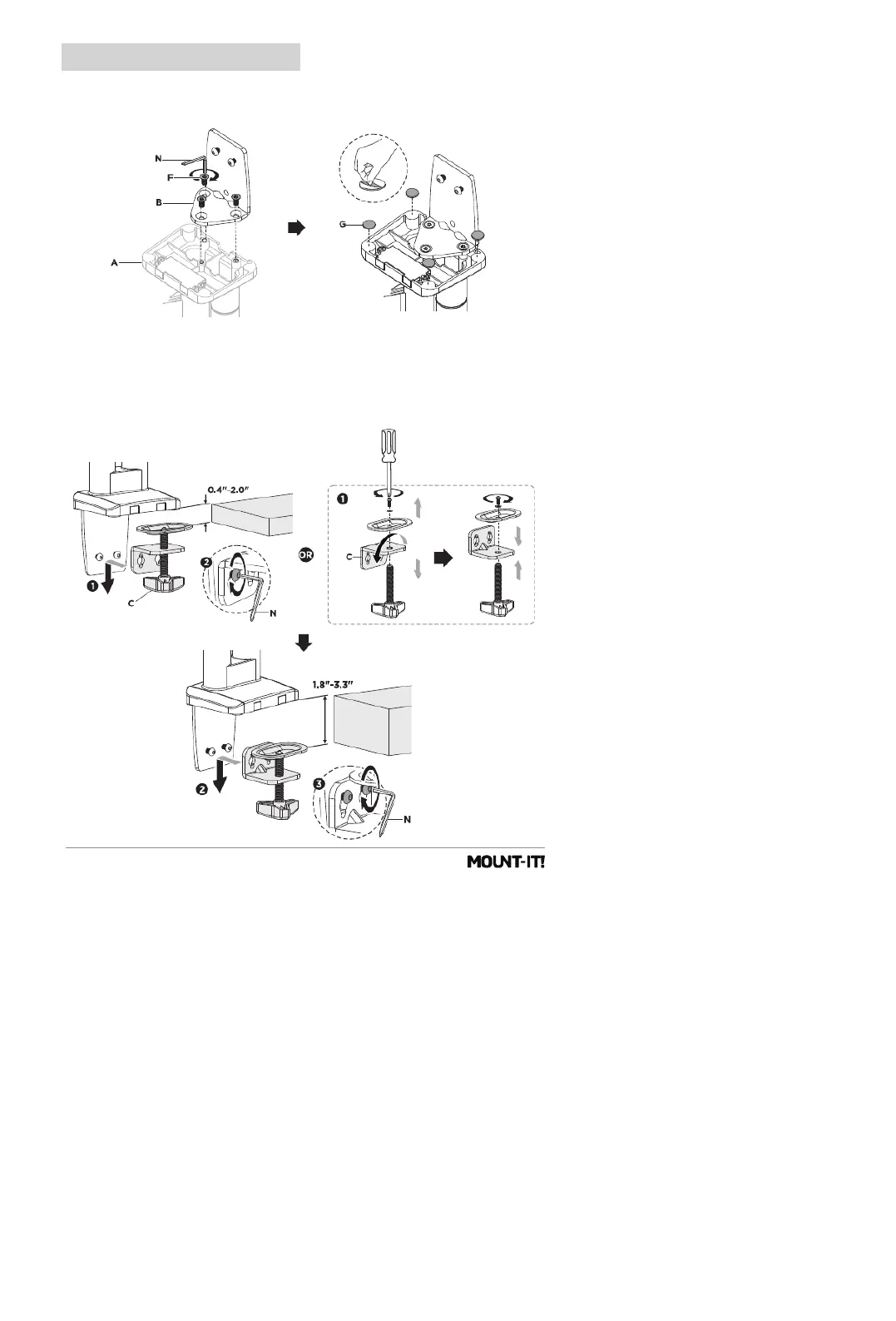

• Connect Clamp L-Bracket (#B) to the base of the spring arm using Bolts (#F) and tighten until secure
with Hex Wrench (#N).
• Peel o the backing from Adhesive Pad (#G) and stick it onto the installed Clamp L-Bracket as shown.
• For desks with a thickness of 0.4”-2” attach the Clamp Handle (#C) in the original orientation as shown
so that the short end of the bracket faces down alongside the handle.
• For desks with a thickness of 1.8”-3.3” remove the bolt on the end of the Clamp Handle (#C), detach
the oval plate and washer, and remove the hand knob from the bracket. Flip the bracket over and reinstall
the hand knob, plate, washer, and bolt. The short end of the bracket will now face away from the handle.
• Place the Clamp Handle (#C) over the 2 bolts on the L-Bracket and slide it down away from the and
mount so that the bolts rest in the short end of the channel. Tighten the bolts down until secure using Hex
Wrench (#N)
Desk Clamp Assembly
Step 1
