BEDIENUNGSANLEITUNG

TECHNISCHE DATEN

1. ALLGEMEINE BESCHREIBUNG

Diese Anleitung ist als Hilfe für eine sichere und zuverlässige

Nutzung gedacht. Das Produkt wurde strikt nach den

technischen Vorgaben und unter Verwendung modernster

Technologien und Komponenten sowie unter Wahrung der

höchsten Qualitätsstandards entworfen und angefertigt.

VOR INBETRIEBNAHME MUSS DIE ANLEITUNG

GENAU DURCHGELESEN UND VERSTANDEN

WERDEN.

Für einen langen und zuverlässigen Betrieb des Geräts muss

auf die richtige Handhabung und Wartung entsprechend

den in dieser Anleitung angeführten Vorgaben geachtet

werden. Die in dieser Anleitung angegebenen technischen

Daten und die Spezikation sind aktuell. Der Hersteller

behält sich das Recht vor, im Rahmen der Verbesserung der

Qualität Änderungen vorzunehmen. Unter Berücksichtigung

des technischen Fortschritts und der Geräuschreduzierung

wurde das Gerät so entworfen und produziert, dass das

infolge der Geräuschemission entstehende Risiko auf dem

niedrigsten Niveau gehalten wird.

ERLÄUTERUNG DER SYMBOLE

Parameter Werte

Produktname HEBEBÜHNE

Modell MSW-HB-1500N

Abmessungen [mm]

1345/890

x W775/1129/1560

x 142/586

Breiteneinstellung [mm] 775/1130/1560

min./max. Hubhöhe [mm] 150/585

Max. Belastung [kg] 1500

Zulässige Umgebungstempe-

ratur bei der Nutzung [°C]

-10 - +50

Gewicht [kg] 62,3

Die Begrie "Gerät" oder "Produkt" in den Warnungen

und Beschreibung des Handbuchs beziehen sich auf

HEBEBÜHNE.

2.1. SICHERHEIT AM ARBEITSPLATZ

a) Halten Sie Ihren Arbeitsplatz sauber und gut

beleuchtet. Unordnung oder schlechte Beleuchtung

können zu Unfällen führen. Seien Sie voraussichtig,

beobachten Sie, was getan wird und bewahren

Sie Ihren gesunden Menschenverstand bei der

Verwendung des Gerätes.

b) Im Falle eines Schadens oder einer Störung sollte das

Gerät sofort ausgeschaltet und dies einer autorisierten

Person gemeldet werden.

c) Wenn Sie nicht sicher sind, ob das Gerät

ordnungsgemäß funktioniert, wenden Sie sich an den

Service des Herstellers.

d) Reparaturen dürfen nur vom Service des Herstellers

durchgeführt werden. Führen Sie keine Reparaturen

auf eigene Faust durch!

e) Zum Löschen des Gerätes bei Brand oder Feuer, nur

Pulver-Feuerlöscher oder Kohlendioxidlöscher (CO

)

verwenden.

ACHTUNG! Lesen Sie alle Sicherheitshinweise und

alle Anweisungen durch. Die Nichtbeachtung der

Warnungen und Anweisungen kann zu schweren

Verletzungen bis hin zum Tod führen.

2. NUTZUNGSSICHERHEIT

ACHTUNG! Die Abbildungen in dieser

Bedienungsanleitung dienen nur der

Veranschaulichung und können in einigen Details

vom tatsächlichen Aussehen des Produkts

abweichen.

2.2. PERSÖNLICHE SICHERHEIT

a) Es ist nicht gestattet, das Gerät im Zustand der

Ermüdung, Krankheit, unter Einuss von Alkohol,

Drogen oder Medikamenten zu betreiben, wenn diese

die Fähigkeit das Gerät zu bedienen, einschränken.

b) Die Maschine darf nur durch entsprechend

geschulte, zur Bedienung geeignete und physisch

gesunde Personen bedient werden, die die

vorliegende Anleitung gelesen haben und die

Arbeitsschutzanforderungen kennen

c) Die Maschine ist nicht dazu bestimmt, durch Personen

(darunter Kinder) mit eingeschränkten physischen,

sensorischen und geistigen Fähigkeiten bzw. durch

Personen ohne entsprechende Erfahrung und/oder

entsprechendes Wissen bedient zu werden, es sei

denn, es gibt eine für ihre Aufsicht und Sicherheit

zuständige Person bzw. sie haben von dieser Person

entsprechende Hinweise in Bezug auf die Bedienung

der Maschine erhalten

d) Seien Sie aufmerksam und verwenden Sie Ihren

gesunden Menschenverstand beim Betreiben des

Gerätes. Ein Moment der Unaufmerksamkeit während

der Arbeit kann zu schweren Verletzungen führen.

e) Benutzen Sie persönliche Schutzausrüstung, die für

den Betrieb des Gerätes entsprechend den in Punkt 1

der Symbolerläuterungen vorgegebenen Maßgaben

erforderlich ist. Die Verwendung geeigneter und

zertizierter persönlicher Schutzausrüstung verringert

das Verletzungsrisiko.

f) Überschätzen Sie Ihre Fähigkeiten nicht. Halten Sie

Balance und Gleichgewicht während der Arbeit. Dies

gibt Ihnen eine bessere Kontrolle über das Gerät im

Falle unerwarteter Situationen.

HINWEIS! Kinder und Unbeteiligte müssen bei der

Arbeit mit diesem Gerät gesichert werden.

PRODUKTNAME HEBEBÜHNE

PRODUCT NAME CAR LIFT

NAZWA PRODUKTU WINDA SAMOCHODOWA

NÁZEV VÝROBKU AUTOMOBILOVÁ ZVEDACÍ PLOŠINA

NOM DU PRODUIT PONT BASCULANT AUTOMOBILE

NOME DEL PRODOTTO SOLLEVATORI D'AUTO

NOMBRE DEL PRODUCTO ELEVADOR DE COCHES

TERMÉK NEVE AUTÓEMELŐ

PRODUKTNAVN

BILLØFTER

MODELL

MSW

1500N

PRODUCT MODEL

MODEL PRODUKTU

MODEL VÝROBKU

MODÈLE

MODELLO

MODELO

MODELL

MODEL

HERSTELLER

EXPONDO POLSKA SP. Z O.O. SP. K.

MANUFACTURER

PRODUCENT

VÝROBCE

FABRICANT

PRODUTTORE

FABRICANTE

TERMELŐ

PRODUCENT

ANSCHRIFT DES HERSTELLERS

UL. NOWY KISIELIN

INNOWACYJNA 7, 66

002 ZIELONA GÓRA | POLAND, EU

MANUFACTURER ADDRESS

ADRES PRODUCENTA

ADRESA VÝROBCE

ADRESSE DU FABRICANT

INDIRIZZO DEL PRODUTTORE

DIRECCIÓN DEL FABRICANTE

A GYÁRTÓ CÍME

PRODUCENTENS ADRESSE

Gebrauchsanweisung beachten.

Recyclingprodukt.

ACHTUNG!, WARNUNG! oder HINWEIS!, um

auf bestimmte Umstände aufmerksam zu

machen (allgemeines Warnzeichen).

Augenschutz benutzen.

Handschutz benutzen.

Fußschutz benutzen.

ACHTUNG! Warnung vor Handverletzungen!

g) Tragen Sie keine lose Kleidung oder Schmuck. Halten

Sie Haare, Kleidung und Handschuhe von beweglichen

Teilen fern. Lose Kleidung, Schmuck oder lange Haare

können durch bewegliche Teile ergrien werden.

2.3. SICHERE ANWENDUNG DES GERÄTS

a) Überhitzen Sie das Gerät nicht. Verwenden Sie

geeignete Werkzeuge für die entsprechende

Anwendung. Richtig ausgewählte Geräte und der

sorgsame Umgang mit ihnen führt zu besseren

Arbeitsergebnissen.

b) Nicht verwendete Werkzeuge sind außerhalb

der Reichweite von Kindern sowie von Personen

aufzubewahren, welche weder das Gerät selbst, noch

die entsprechende Anleitung kennen. In den Händen

unerfahrener Personen können derlei Geräte eine

Gefahr darstellen

c) Halten Sie das Gerät im einwandfreien Zustand.

Überprüfen Sie vor jeder Arbeit, ob allgemeine

Schäden vorliegen oder Schäden an beweglichen

Teilen (Bruch von Teilen und Komponenten oder

andere Bedingungen, die den sicheren Betrieb der

Maschine beeinträchtigen könnten). Im Falle eines

Schadens muss das Gerät vor Gebrauch in Reparatur

gegeben werden.

d) Halten Sie das Gerät außerhalb der Reichweite von

Kindern.

e) Reparatur und Wartung von Geräten dürfen nur

von qualiziertem Fachpersonal und mit Original-

Ersatzteilen durchgeführt werden. Dadurch wird die

Sicherheit bei der Nutzung gewährleistet.

f) Um die vorgesehene Betriebsintegrität des Gerätes

zu gewährleisten, dürfen die werksmäßig montierten

Abdeckungen oder Schrauben nicht entfernt werden.

g) Beim Transport und beim Verlegen des Gerätes

vom Aufbewahrungsort zum Einsatzort sind die

Sicherheits- und Hygienevorschriften für die manuelle

Handhabung für das Land zu berücksichtigen, in dem

das Gerät verwendet wird.

h) Es ist verboten, das Gerät während der Arbeit zu

schieben, umzustellen oder umzudrehen.

i) Das Gerät regelmäßig reinigen, damit sich kein

Schmutz auf Dauer festsetzen kann.

j) Die Anlage im starken magnetischen Feld und

während ungünstiger Wetterbedingungen

(Minustemperaturen, Entladungen in der Atmosphäre)

nicht benutzen.

k) Die Anlage ist zum Heben von Menschen nicht

geeignet.

l) Es ist untersagt, in den Aufbau des Geräts einzugreifen,

um seine Parameter oder Konstruktion zu ändern.

m) Heben/Senken der Komponenten gemäß den

Angaben in der Tabelle der technischen Daten. Die

zulässigen Betriebsparameter nicht überschreiten.

n) Achten Sie darauf, dass das Gerät auf einer ebenen

und stabilen Fläche steht.

o) Achten Sie darauf, dass das Gerät nicht unter

Gewichtseinuss verrutscht.

p) Sicherstellen, dass die Rampe des Hebers sich völlig

unter dem anzuhebenden Fahrzeug bendet.

q) Achten Sie darauf, dass sich das Hubelement in einer

stabilen Position bendet, damit es beim Heben/

Senken nicht verrutscht.

r) Das Gerät ist nicht dazu bestimmt, die Ladung

zu unterstützen, wenn Arbeiten beim Fahrzeug

durchgeführt werden.

3. NUTZUNGSBEDINGUNGEN

Das Gerät ist für den Anhub von Fahrzeugen vorgesehen. Es

ist untersagt, das mittels des Geräts angehobene Fahrzeug

über einen längeren Zeitraum in der angehobenen Position

zu belassen – in einem solchen Fall müssen zusätzlich

Stützen verwendet werden (diese sind nicht im Lieferumfang

inbegrien).

Für alle Schäden bei nicht sachgemäßer Verwendung

haftet allein der Betreiber.

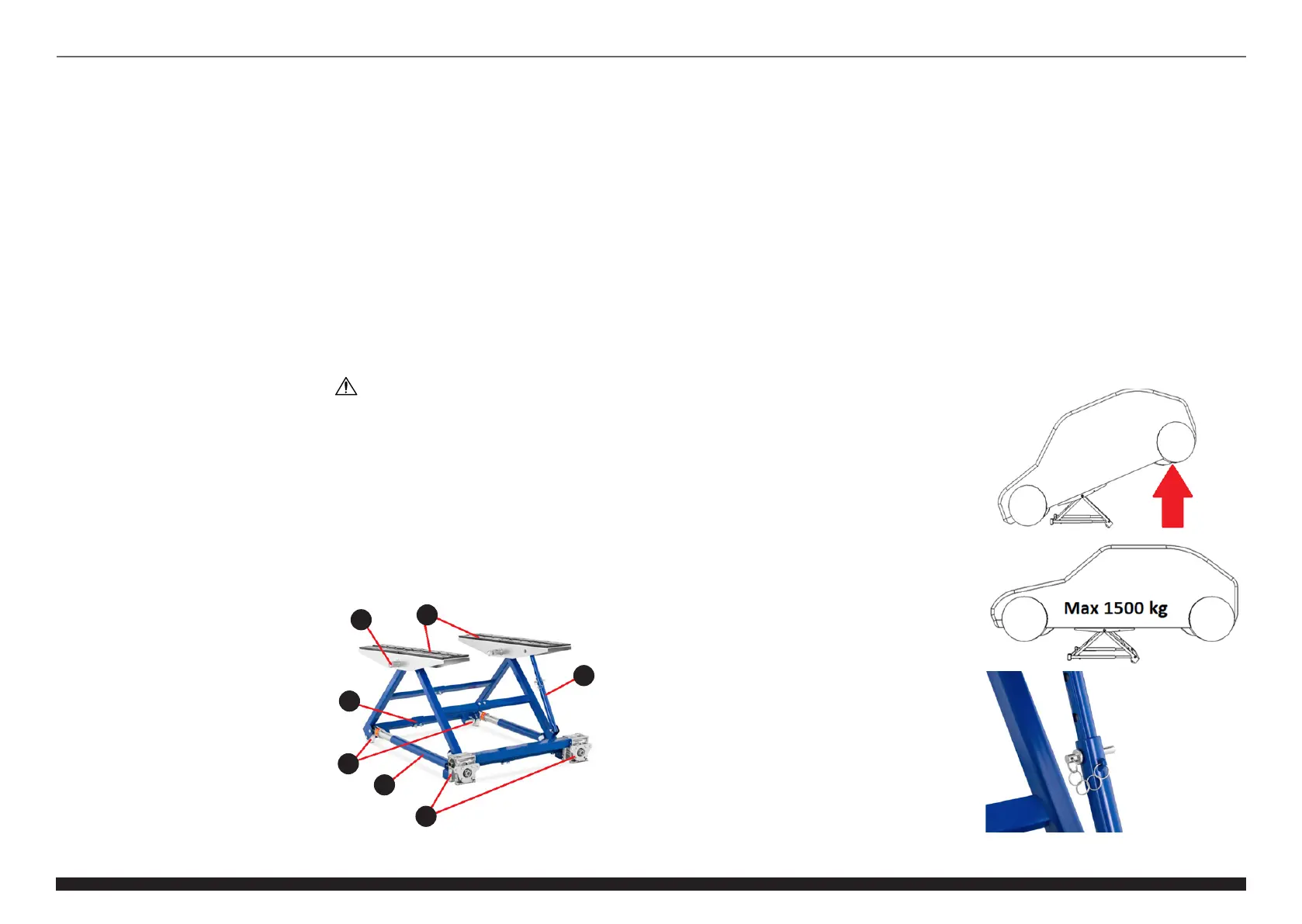

3.1. GERÄTEBESCHREIBUNG

Rev. 18.03.2021

ACHTUNG! Obwohl das Gerät mit dem Gedanken

an die Sicherheit entworfen wurde, besitzt

es bestimmte Schutzmechanismen. Trotz der

Verwendung zusätzlicher Sicherheitselemente

besteht bei der Bedienung immer noch ein

Verletzungsrisiko. Es wird empfohlen, bei der

Nutzung Vorsicht und Vernunft walten zu lassen.

DE DE

1. Lagerung der Stützen

2. Bewegliche Stützen

3. Stabilisierungsstange mit Sperre

4. Verbindung der Breitenregulierung des Geräts

5. Räder

6. Vorschubstangen

7. Getriebe für das Anheben/Absenken

3.2. VORBEREITUNG FÜR DEN BETRIEB

POSITIONIERUNG DES GERÄTS

Die Umgebungstemperatur darf den Bereich von -10°C bis

+50°C nicht überschreiten und die relative Luftfeuchtigkeit

darf 85% nicht übersteigen. Das Gerät muss von heißen

Oberächen ferngehalten werden. Das Gerät immer auf

einer ebenen, stabilen, sauberen, feuerbeständigen, ebenen

und trockenen Oberäche sowie außerhalb der Reichweite

von Kindern und Personen mit eingeschränkten geistigen,

sensorischen oder intellektuellen Fähigkeiten verwendet

werden.

ZUSAMMENBAU DES GERÄTS

Das Gerät wird montiert und betriebsbereit geliefert,

jedoch kann die Montage von zusätzlichen Stangen

erforderlich sein, um die Breite des Geräts zu erweitern -

dies ist abhängig von dem Fahrzeug, unter dem das Gerät

angewendet werden soll, wobei darauf zu achten ist, dass

die Stützen auch einen Bestimmten Einstellungsbereich

haben. Sollte es dennoch erforderlich sein, die Stangen zu

verbreitern, müssen die Schrauben an den Verbindungen

der Breitenregulierung des Geräts (4) gelöst werden und

die gewünschte Stangenlänge muss ausgewählt werden,

wobei darauf zu achten ist, dass die Enden dieser jeweils

zu den Abschlussstücken der Stangen passen. Mit den

mitgelieferten Stangen fest miteinander verschrauben.

3.3. ARBEIT MIT DEM GERÄT

Die Bedienung des Geräts erfolgt über die mitgelieferte

Kurbel, aber das Gerät kann ebenfalls mit einer

Bohrmaschine mit einem Drehmoment mindestens 90 Nm

betrieben werden.

WICHTIG: für die Bedienung des Geräts mit einer

Bohrmaschine darf nicht die Schlagfunktion verwendet

werden und es dürfen auch keine Schlag- oder

Druckluftgeräte verwendet werden.

ANHEBEN

Das Fahrzeug sollte sich mit ausgeschaltetem Motor im

Leerlauf (Automatikgetriebe auf der Position „N“) benden,

mit gelüfteter Feststell-/Hilfsbremse. Mit dem ach

zusammengelegten Gerät unter das Fahrzeug fahren wobei

darauf zu achten ist, dass keine Bauteile des Fahrzeugs

beschädigt werden. Die Stützen sollten angebracht sein

zwischen den Achsen des Fahrzeugs parallel zu den

Schwellern, knapp unter den zum Anheben vorgesehen

(verstärkten) Fahrgestellselementen, z. B. Schweller, Rahmen

usw. (beziehen Sie sich hierbei auf die Betriebsanleitung

des betreenden Fahrzeugs oder wenden Sie sich an

den Hersteller oder dessen oziellen Handelsvertreter).

Abhängig von der Art der Arbeit, die am Auto durchführen

werden soll, muss das Gerät entsprechend näher an

der Front oder am Heck angebracht werden, wobei zu

berücksichtigen ist, dass die meisten Fahrzeuge im Bereich

des Motors schwerer sind und normalerweise auf dieser

Seite überwiegen. Es muss sichergestellt werden, dass

die Stütze nicht mit dem Stift verriegelt ist und sich frei

s) Sichern Sie das angehobene Fahrzeug bei Benutzung

des Hubgeräts mit Stützen gegen Absturz.

t) Sichern Sie die Ladung unmittelbar nach dem

Anheben mit Stützen.

u) Die Maschine langsam und gleichmäßig absenken/

anheben. Gewalttätige Bewegungen sind verboten.

v) Während des Betriebs ist der Hebe-/Senkvorgang

stets zu beobachten.

w) Die Kippsicherung sorgt für zusätzliche Sicherheit, es

ist jedoch weiterhin notwendig, Stützen zu benutzen.

x) Prüfen, ob die Last stabil ist. Sicherstellen, dass die Last

vom Heber nicht kippen oder abrutschen kann.

y) Die Last nicht verschieben, wenn sie auf dem Heber

liegt.

z) Es ist verboten, den Heber mit dem Fahrzeug zu

befahren.

aa) Beim Anheben und Senken des Fahrzeugs ist ein

entsprechender Abstand zu halten, am Arbeitsplatz

sollte sich nur der Bediener benden.

bb) Die Benutzung von Schlagschraubern, pneumatischem

Werkzeug oder Schlagwerkzeug ist wegen der

möglichen Beschädigungen durch die Antriebe streng

verboten.

cc) Vor dem Heben oder Senken ist sicherzustellen, ob

Hindernisse (z.B. Stützen) beseitigt wurden.

bewegen kann. Den Abstand der Stützen anpassen. Das

mitgelieferte Kreuzgelenk (Kardangelenk) verwenden, um

die Kurbel mit dem Mechanismus des Geräts zu verbinden.

Bei Verwendung einer Bohrmaschine wird diese direkt auf

den aus dem Getriebe austretenden Bolzen aufgesetzt. Das

Fahrzeug durch das Drehen des Hebe- / Senkmechanismus

mit der mitgelieferten Kurbel oder durch ein externes

Gerät im Uhrzeigersinn anheben, wobei das Fahrzeug

genau beobachtet werden muss. Bei einem ungleichmäßig

ausgewogenen Fahrzeug wird sich das Fahrzeug beim

Anheben zur schwereren Seite neigen und das Fahrzeug

wird nur auf einer Seite angehoben - dies ist völlig normal.

Nach dem Anheben auf die entsprechende Höhe und

bei entsprechender Positionierung (Schwerpunkt) des

Fahrzeugs auf dem Gerät ist es möglich, das Fahrzeug auf

die andere Seite zu kippen, da das Gerät wie eine Wiege

funktioniert. Es ist VERBOTEN den Bereich unter dem nicht

abgesicherten Fahrzeug zu betreten. Zu diesem Zweck

müssen entsprechende Stützen unter dem Auto angebracht

werden (diese sind nicht im Lieferumfang inbegrien).

Die gewünschte Lage des ausgerichteten Fahrzeugs

(Abbildung 2 und 3 unten) muss mit dem Sperrbolzen auf

der Stabilisierungsstange blockiert werden und zwecks

Sicherheit müssen ebenfalls Stützen werdet werden, z. B.

unter den Achsen. Mit einem so abgesicherten Fahrzeug

erhalten wir fast auf das gesamte Fahrgestell Zugri .

Termékspecifikációk

Márka:	MSW
Kategória:	nincs kategorizálva
Modell:	-HB-1500N

Szüksége van segítségre?

Ha segítségre van szüksége MSW -HB-1500N, tegyen fel kérdést alább, és más felhasználók válaszolnak Önnek

Az Ön neve*

Az Ön e-mail címe*

Írja ide kérdését

Útmutatók nincs kategorizálva MSW

MSW -CA-117 Útmutató

9 Január 2025

MSW -HPM-04 Útmutató

9 Január 2025

MSW -MS40A Útmutató

6 Január 2025

MSW -CB-2000 Útmutató

5 Január 2025

MSW -ETT-24 Útmutató

5 Január 2025

MSW -HML-100 Útmutató

5 Január 2025

MSW -DA-26 Útmutató

5 Január 2025

MSW -LK02 Útmutató

5 Január 2025

MSW -C&A HP 100 Útmutató

5 Január 2025

MSW -BPS1 Útmutató

5 Január 2025

Útmutatók nincs kategorizálva

Legújabb útmutatók nincs kategorizálva

MOZA SR-P Útmutató

10 Április 2025

Soundstream VRN-64HBL Útmutató

10 Április 2025

Panasonic Lumix DMW-AC11 Útmutató

10 Április 2025

Planet PWR-240-48 Útmutató

9 Április 2025

CaterChef 445001 Útmutató

9 Április 2025

IFM E40581 Útmutató

9 Április 2025

Livn Bolt Útmutató

9 Április 2025

Livn Beats Útmutató

9 Április 2025

Alpine DP2-40C-BC Útmutató

9 Április 2025

IFM O3R252 Útmutató

9 Április 2025
