AUTO
Anzeigevon Datum, Uhrzeit, Wochentag
und Kanalzustand.
Manuelles Ein- oder Ausschalten mit der
entsprechenden Kanaltaste. (Schaltungs-
vorwegnahme).
1..7Programmieren von Schaltzeiten
(Normalprogramm)
Mit Taste 왗bzw. 왘blinkende Stelle rück-
wärts bzw. vorwärts anwählen.
Mit Taste 쏆blinkende Stelle ändern
(Mit Taste 왘letzte Eingabe bestätigen).

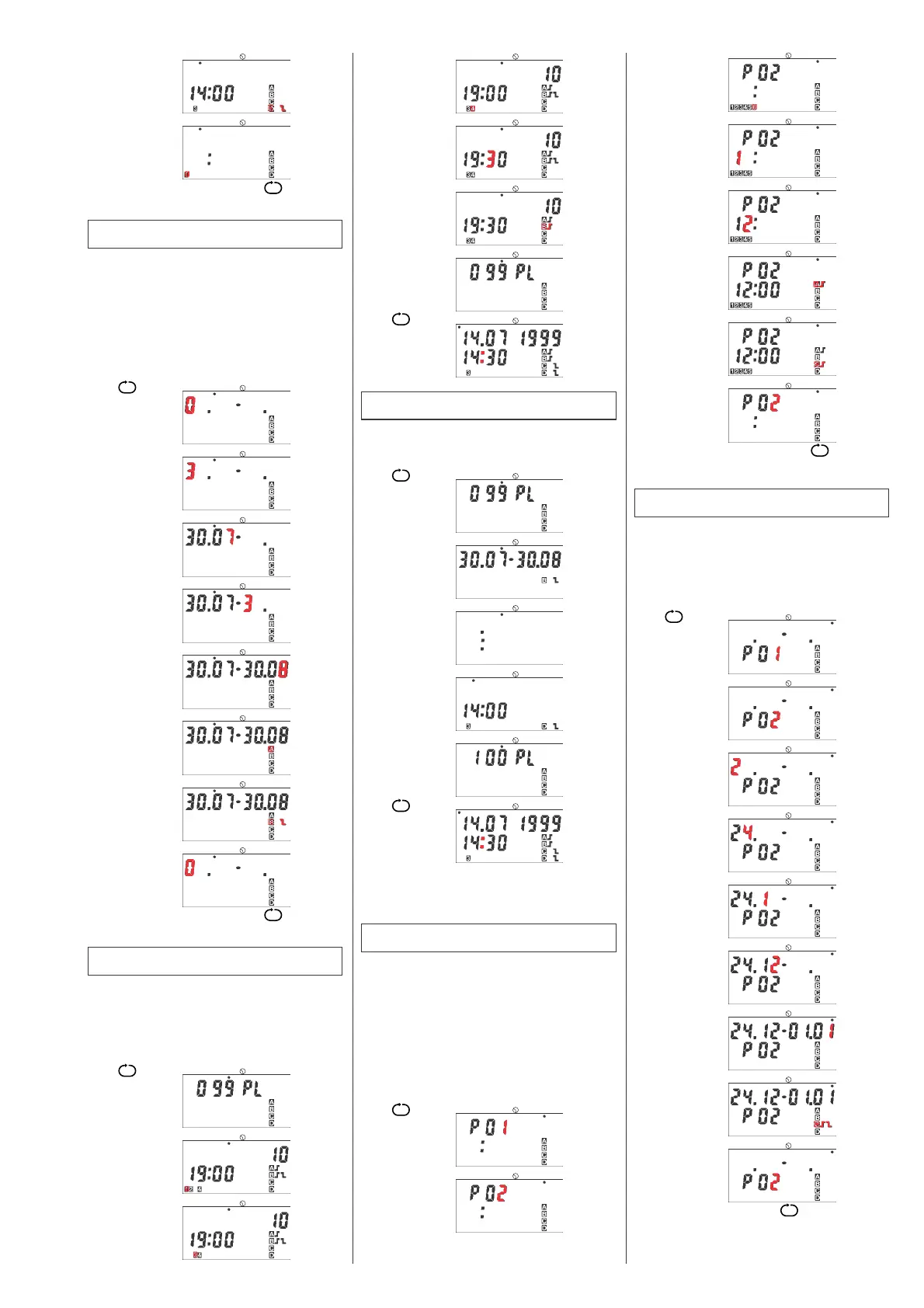

DATEProgrammieren Dauer Ein oder Aus
Beginn und Ende nach Datum
Mit Taste 왗bzw. 왘blinkende Stelle rück-
wärts bzw. vorwärts anwählen.
Mit Taste 쏆blinkende Stelle ändern
(Mit Taste 왘letzte Eingabe bestätigen).
?Anzeigen der freien Speicherplätze
Auslesen von Schaltzeiten
Ändern von Schaltzeiten
Löschen von Schaltzeiten
Gesamtlöschen aller Schaltzeiten
Mit Taste 왗bzw. 왘Schaltzeiten
rückwärts bzw. vorwärts anwählen.
Nach Anwahl der gewünschten Schaltzeit
kann mit der Taste 쏆die Änderungsfunk-
tion aufgerufen werden.
Mit der Taste CLkann eine nicht mehr
benötigte Schaltzeit gelöscht werden.
Löschen aller Schaltzeiten durch 2 x Be-
tätigen der Taste CLbei der Anzeige der
freien Speicherplätze.
Eingabe Datum und Uhrzeit
Mit Tasten 왗bzw. 왘blinkende Stelle
rückwärts bzw. vorwärts anwählen.
Mit Taste 쏆blinkende Stelle ändern.
(Mit Taste 왘letzte Eingabe bestätigen,
der Wochentag wird automatisch nach
dem Datum gewählt).
S/WAutomatische Sommerzeitumstellung
Mit Tasten 왗bzw. 왘blinkende Stelle
rückwärts bzw. vorwärts anwählen.
Mit der Taste 쏆blinkende Stelle ändern.
(Mit der Taste 왘letzte Eingabe be-
stätigen).
SP 1..7Sonderprogramm Woche
programmieren
Mit Tasten 왗bzw. 왘blinkende Stelle
rückwärts bzw. vorwärts anwählen.
Mit der Taste 쏆blinkende Stelle ändern.
(Mit der Taste 왘letzte Eingabe be-
stätigen).
SP DATESonderprogramm aktivieren =
Beginn und Ende nach Datum
programmieren
Mit Tasten 왗bzw. 왘blinkende Stelle
rückwärts bzw. vorwärts anwählen.
Mit der Taste 쏆blinkende Stelle ändern.
(Mit der Taste 왘letzte Eingabe be-
stätigen).
Versenkte Taste links neben der Kanaltaste A drü-
cken. Uhrzeit und Mikroprozessor werden zurück-
gesetzt. Die Schaltzeiten bleiben erhalten, sofern die
Datensätze in Ordnung sind.
Bei Netzanschluss wird das Display nach etwa 2 Se-
kunden wieder angezeigt.
Reset
Bedienmodi (Menu)
[
Menu
]
Einstellen der Bedienmodi
AUTO1..7DATE ?S/W
ı
–––SP–––
ı
1..7DATE AUTO…
[CL]Löschen von eingegebenen Daten in den
ı
–––SP–––
ı
Bedienmodi 1..7, DATE, ?, S/W, 1..7 DATE
ı
–––SP–––
ı
[쏆]Im Modus 1..7, DATE,, S/W, 1..7 DATE:
Verändern der blinkenden Stelle.
Im Modus ?:
Nach Anwahl der gewünschten Schaltzeit,
Aufrufen der Editierfunktion.
ı
–––SP–––
ı
[왘]Im Modus 1..7, DATE,, S/W, 1..7 DATE:
Anwählen der gewünschten Stelle vorwärts.
Im Modus ?:
Anwählen der nächsten Schaltzeit.
ı
–––SP–––
ı
[왗]Im Modus 1..7, DATE,, S/W, 1..7 DATE:
Anwählen der gewünschten Stelle rückwärts.
Im Modus ?:
Anwählen der vorhergehenden Schaltzeit.
[A]Im Modus AUTO:
[B]Manuelles Ein- oder Ausschalten des
[C]entsprechenden Kanals (Schaltungsvorweg-
[D]nahme).
Wird die Taste 3 Sek. gedrückt, erfolgt
DAUER EIN oder AUS.
Anzeige:perm(vor entsprechendem Kanal).
Das Schaltprogramm für diesen Kanal wird
unterdrückt.
Beenden der Dauerschaltung durch 3-Sek.-
Druck auf die entsprechende Kanaltaste. Der
Kanal geht in den programmierten Zustand.
Anzeige:permnicht mehr sichtbar.
Die Eingaben erfolgen Schritt für Schritt. Die ein-
zugebende Stelle blinkt und wird mit der Taste 쏆
verändert. Mit der Taste 왘wird die nächste Stelle
oder mit der Taste 왗die vorhergehende Stelle
angewählt. Die Eingabe ist beendet, sobald keine
Stelle mehr blinkt.
Achtung: Einbau und Montage elektrischer Geräte
dürfen nur durch eine Elektrofachkraft erfolgen.
Eingriffe und Veränderungen am Gerät führen
zum Erlöschen der Garantie.
Die hochintegrierte Elektronik dieser Schaltuhr ist
gegen Störeinflüsse weitgehend geschützt. Bei
außergewöhnlich hoher Störstrahlung lässt sich eine
Beeinflussung jedoch nicht völlig ausschließen.
Anschluss der auf dem Typenschild angegebenen
Spannung und Frequenz, entsprechend dem An-
schlussbild für die Schaltuhr und die zu schaltenden
Geräte.
Inbetriebnahme
Installationshinweise
Bedienungshinweis
Tastenfunktionen
Bedienung
Bedienungsanleitung
SC 74, SC 78
1⇒Montag
2⇒Dienstag
3⇒Mittwoch
4⇒Donnerstag
5⇒Freitag
6⇒Samstag
7⇒Sonntag
-
I
-
⇒Kanal EIN
-
I
-
⇒Kanal AUS
-
I
--
I
-
⇒Impuls
Die Kanäle können im
AUTO-Betrieb mit den
Kanaltasten „A, B, C, D“
von Hand geschaltet
werden.
SC 78/M/D/0206
Bild: SC 74.10
AUTO1..7DATE?S/W1..7DATE
ı
––––SP––––
ı
Verteiler-Einbau
Geräte-Rückseite
Wandaufbau
SC 74.10
SC 74.20
Anschlussbild SC 78
Anschlussbilder SC 74
Montagehinweis SC 78
Montagehinweis SC 74
12
3
6
7
1312
FU
1)
8
4
5
+
9
1011
B
A
C
14
15
D
SC 78.40, SC 48.42
FU
SC 78.40, SC 78.42
