Oldal 1/8
1
Introduction
The HDMI to VGA/Component + Audio Converter offers an
easy and affordable approach for converting digital HDMI
to analog PC video (VGA) or component video (YPbPr)
with digital audio (S/PDIF) and analog stereo audio.
Features and Benefits
• Converts an HDMI source to VGA/Component &
analog or 2-channel digital S/PDIF audio
• Supports PC graphics resolution up to WUXGA
(1920x1200@60Hz)
• Switch button to toggle between YPbPr/VGA
• Built-in push button to switch between HDMI &
DVI
• Built-in EDID learning ability
Note: This product is NOT compatible with HDCP
enabled/ protected source devices such as Blu-ray
players or PS3 game consoles.
Technical Specifications
• Bandwidth: Single-link 165MHz (4.95Gb/s)
• Output resolutions: up to UXGA (1600x1200@60Hz)
& WUXGA (1920x1200@60Hz)
• Input: 1x HDMI; 1x DVI
• Output: 1x VGA; 1x stereo audio (3.5mm jack); 1x
coaxial S/PDIF
• Power supply: 5V DC
04-0844A
HDMI to VGA/Component
+ Audio Converter
Quick Installation Guide
2
Package Contents
• HDMI to VGA/Component + Audio Converter
• VGA to YPbPr adapter cable
• 4 rubber pads
• Power supply (5V, 2A)
• Quick installation guide
Layout

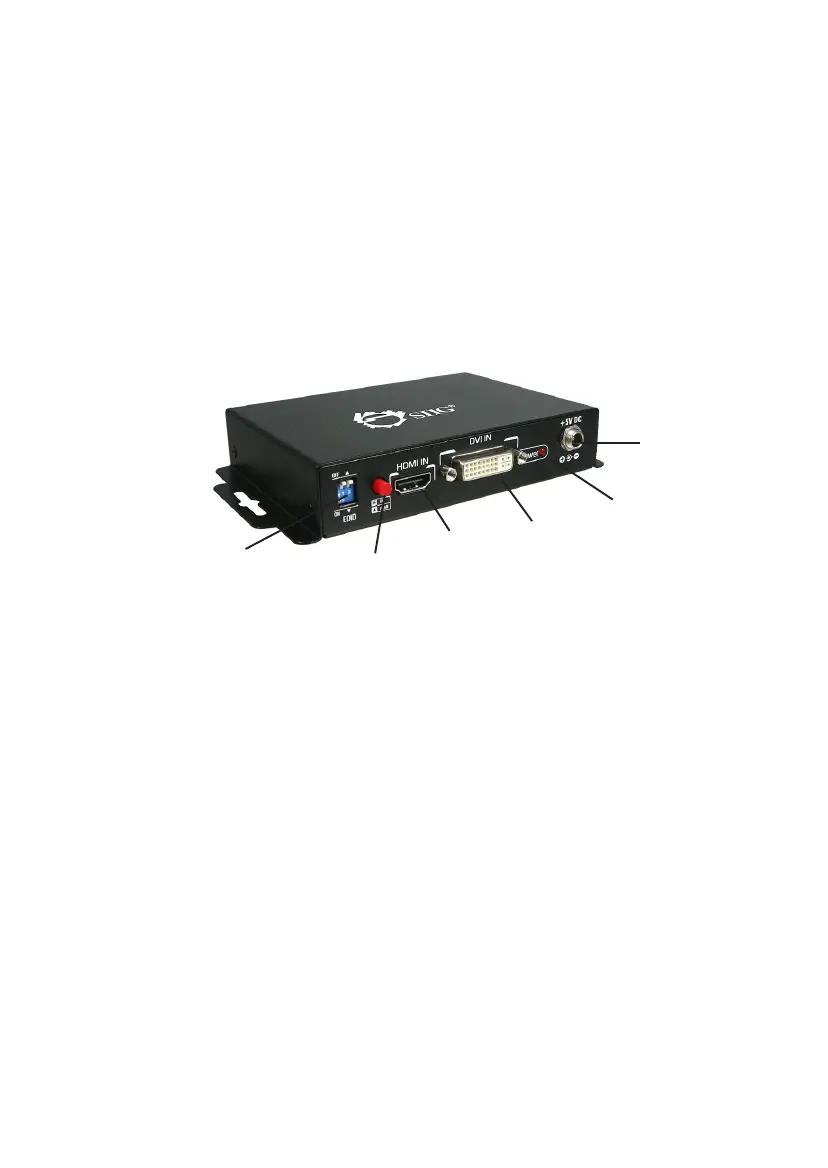

Figure 1: Front Panel
• EDID DIP switch: use this switch to synchronize the
source display to the output display. See Table 1 on
page 4.
• DVI/HDMI Switching Button: use this button to
switch between video sources; press in for DVI,
leave out for HDMI
• HDMI In: connect your HDMI source output here
• DVI In: connects to your DVI source output here. Set
source resolution to 1280x720 when connecting a
YPbPr digital display
• Power LED: lights up when the power supply is
plugged into a reliable power source
• Power Jack: plug in the included power adapter
Power
Jack
HDMI
In
DVI In
DVI/HDMI
Switching
Button
Power
LED
EDID DIP
Switch
3
Figure 2: Rear Panel
• S/PDIF Out: connects to S/PDIF (RCA) enabled PC
or speakers
• Stereo Audio Out: connects to headsets, headphones
or stereo analog speakers
• VGA/YPbPr Out: connects to your display
• VGA/YPbPr Switching Button: use this button to
select your video display; press in for VGA, leave
out for YPbPr
Hardware Installation
1. Connect your HDMI and/or DVI source to the
appropriate inputs on the front panel.
2. Connect your VGA or YPbPr display to the VGA/
YPbPr Out on the rear panel. For VGA display,
press the VGA/YPbPr Switching Button and
connect with the VGA cable; for YPbPr display,
leave out the VGA/YPbPr Switching Button and
connect with the VGA to YPbPr adapter .
Note: If your DVI source signal does not display
properly on a YPbPr display, set the resolution of
the source signal to 1280x720.
3. Connect speakers to S/PDIF Audio Out or Stereo
Audio Out (optional).
S/PDIF
Audio Out
VGA/
Component
(YPbPr) Out
VGA/Component
(YPbPr) Switching
Button
Stereo
Audio 0ut
