Oldal 1/20
1
Introduction
The 2-Port RS-232/422/485 Serial over IP Ethernet Device
Server is designed to operate serial ports over 10/100
Mbps Ethernet networks, transmitting via TCP/IP
protocol.
Features and Benefits
• ARM Cortex-M3 32-bit high performance CPU
• Auto reset on Idle detection
• Easy to use Web Server Management
• 115.2Kbps data throughput
• Power output: 12V, 500mA
• Built-in 1.5KV Magnetic Isolation
• 15KV ESD for all signals
System Requirements
• Pentium
®
or equivalent computer with an available
serial port and ethernet port
• Windows
®
8 (32-/64-bit) / 7 (32-/64-bit) / Vista
(32-/64-bit) / XP (32-/64-bit) / Server 2003 & 2008
(32/-64-bit) / Server 2008 R2 / 2000
04-0965A
2-Port RS-232/422/485
Serial over IP Ethernet
Device Server
Installation Guide
2
RS-232/422/
485 (Port 2)
RS-232
(Port 1)
DC-In (power)
LAN
Reset Button
LED Indicators
(SYS, Port-2,
Port-1)
Package Contents
• 2-Port RS-232/422/485 Serial over IP Ethernet Device
Server
• Power adapter
• Software CD and installation guide
Layout
Figure 1: Layout
• Sys: LED flashes every second when the Serial over IP
Ethernet Device Server is operating normally
• DI/DO: Function not available
• Port-2: Activity LED indicator for RS-232/422/485
Port 2
• Port-1: Activity LED indicator for RS-232 Port 1
LAN Port LED Indicator
• Link LED (Green): On when the connection
established and detected
• Activity LED (Orange): On during R/W
Activity LED Link LED
Figure 2
3

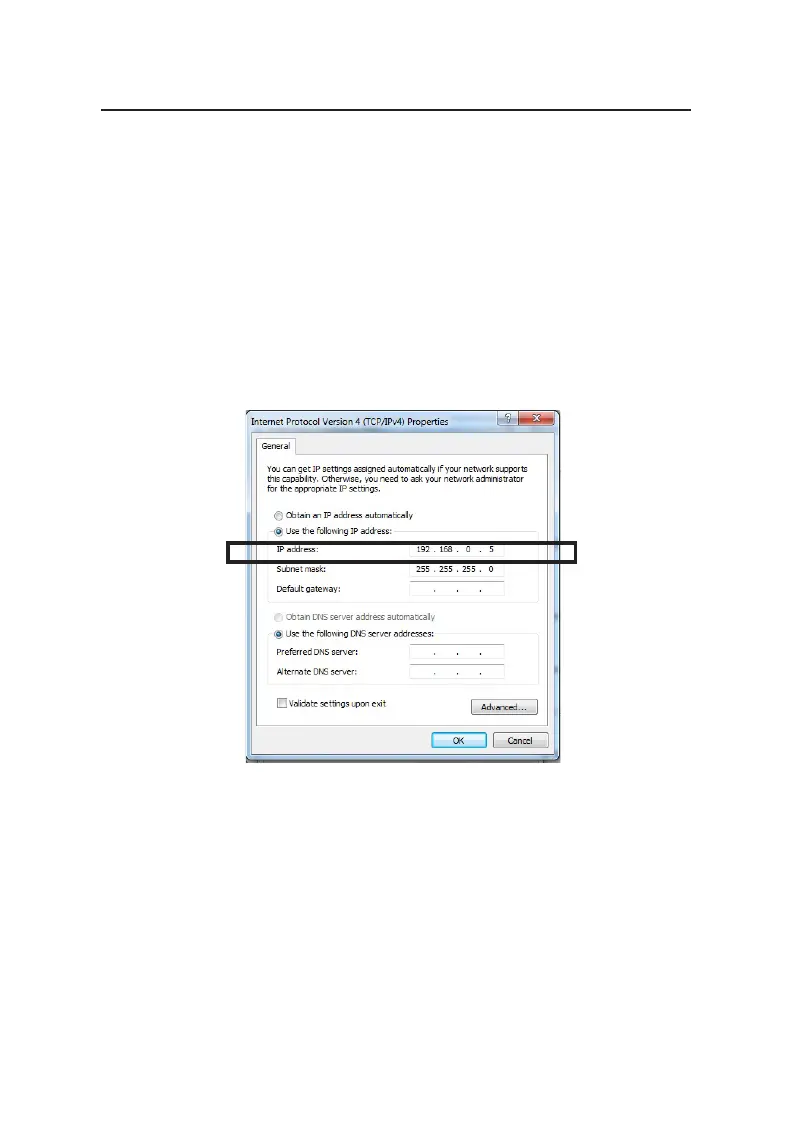

Device Server Configuration
Follow the instructions below to configure your Serial
over IP Ethernet Device Server, if needed. The default IP
address of the Serial over IP Ethernet Device Server is
192.168.0.100. Before you configure the IP of your Serial
Device Server, make sure the IP of your PC/NB is in the
same network domain as the Serial over IP Ethernet Device
Server. If not, assign an IP address 192.168.0.X.(* X is a
random number between 0-254, except 100). For more
details about the network settings, see Web Console
Configuration, in the next sub section.
Device Management Utility
Device Management Utility, is an executable program in
Windows environments. The tool is used to detect and
setup the installed converters.
It uses UDP broadcast packets to query and configure
converters on the network. If there are more than one
converter connected to the network, please shut down or
disconnect them.
Figure 3
