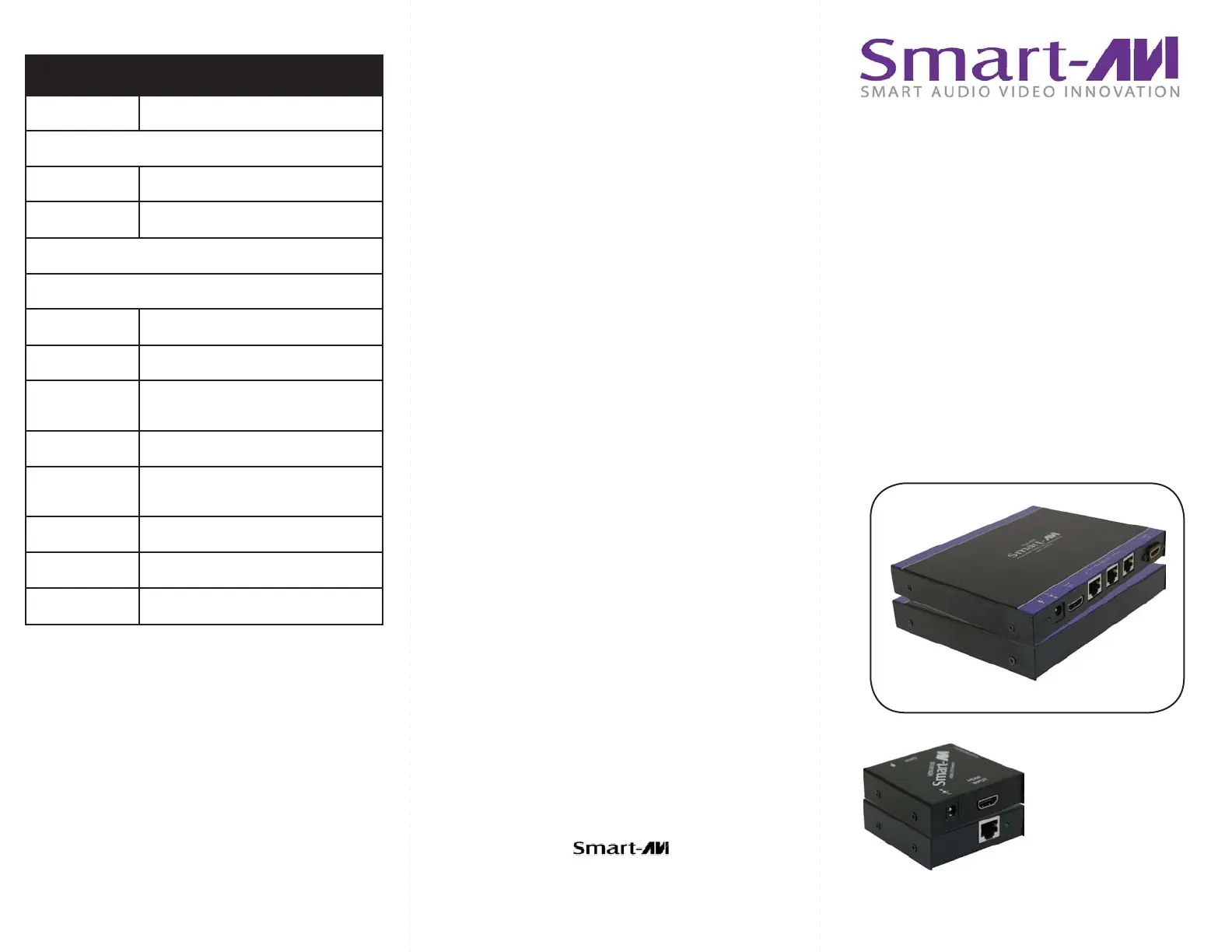

Notice

The information contained in this document is

subject to change without notice. Smart-AVI

makes no warranty of any kind with regard to

this material, including but not limited to, implied

warranties of merchantability and fitness for any

particular purpose.

Smart-AVI will not be liable for errors contained

herein or for incidental or consequential damages

in connection with the furnishing, performance

or use of this material.

No part of this document may be photocopied,

reproduced or translated into another language

with out prior written consent from Smart-AVI.

HDMI Splitter/Extender

HDX-400

www.smartavi.com

User Manual

2840 N. Naomi Ave.

Burbank, California 91504

Phone: (818) 565-0011

Facsimile: (818) 565-0020

HDX-400 Specifications

Function/Model HDX-400

Video Input

Bandwidth 1.65Gps

Connector HDMI Connector x1

HDMI Output Display

HDMI Connector x 1

RJ45 Jack x 3

Max. Resolution 1920 x 1200 or 480p/720i/720p/1080i/

1080p

Bandwidth 1.65Gps

Storage

Temperature

-20˚C~60˚C

Power adaptor DC 5V 1A

Housing Metal

Dimension(mm) 6.375”W x 5.18”L x .875”H

Technical Specications

4-Port HDMI Splitter with 3 Remote

Ports over CAT6 STP

HDX-RX100

Receiver

HDX-400

HDTV

PS3

HD Camera

DVD CAT6-STP

HDMI

Receiver

HDX-400

Transmitter

HDTV x3

Qty Description Part Number

1Transmitter and Receiver

for HDMI over CAT6 HDX-400

1HDX Receiver, Receiver HDMI

over STP Cable HDX-RX100

What’s in the box?

HDX-400

Please check the contents of the package before

beginning installation.

Installation and Operation

Connecting the Splitter/Extender.

1. Connect the HDX-400 to the Component/TV/Monitor

with HDMI cable (included with the unit).

2. Connect HDX-400 to HDX-RX via CAT6 STP.100

3. Connect HDX-RX 0 to monitor(s).10

4. Connect the power.

t$PNQBDU5SBOTNJUUFS3FDFJWFS6OJUT

t-PDBM)%.*0VUQVU

t1FSGFDU*NBHF2VBMJUZBUBMM3FTPMVUJPOT

(1920 x 1200, 480p, 720i, 720p, 1080i, 1080p)

t7JEFP3FTPMVUJPOTVQUPYBU)

(1280 x 1024 at 75Hz) on all Distances to th

Maximum Limit

t#BOEXJEUIUP(QT

t"VUPNBUJD -FBSOJOHGSPN-PDBM.POJUPSHDCP

t6OJU0QFSBUFT3FHBSEMFTTPG-PDBM.POJUPS

Connectivity

t%JTUBODFTVQUP'FFUVTJOH$"5451$BCMJOH

t$PNQBUJCMFXJUIBMM0QFSBUJOH4ZTUFNT

t1MVHBOE1MBZo/P4PGUXBSF3FRVJSFE

Features

The HDMI signal transmission unit is placed near the HDMI

source. Connect the HDMI source to the transmission unit,

which will extend the signal up to 50M over a single CAT6

cable.

Introduction

HDX-RX100

Termékspecifikációk

Márka:	Smart-AVI
Kategória:	AV kiterjesztő
Modell:	HDX-400
Termék színe:	Fekete
Típus:	AV jeltovábbító
LED-kijelzők:	Igen
HDMI bekapcsolása:	1
HDMI kimenetek száma:	1
Méret (sz x mé x ma):	95.25 x 127 x 222.25 mm
Maximális felbontás:	1920 x 1200 pixelek
Támogatott kábeltípusok:	Cat6
Maximális átviteli távolság:	45.7 M
DC-bemeneti jackdugó:	Igen
Videókimenet:	4
Sávszélesség:	1.64 Gbit/s
Áramkövetelmények:	90 - 240VAC
Támogatott grafikus felbontások:	1280 x 1024 (SXGA), 1920 x 1200 (WUXGA)
Támogatott videómódok:	1080i, 1080p, 480p, 720i, 720p
RJ-45 kimenetek portok:	3
Üzemi feszültség:	5 V
Videó bemenet:	1
