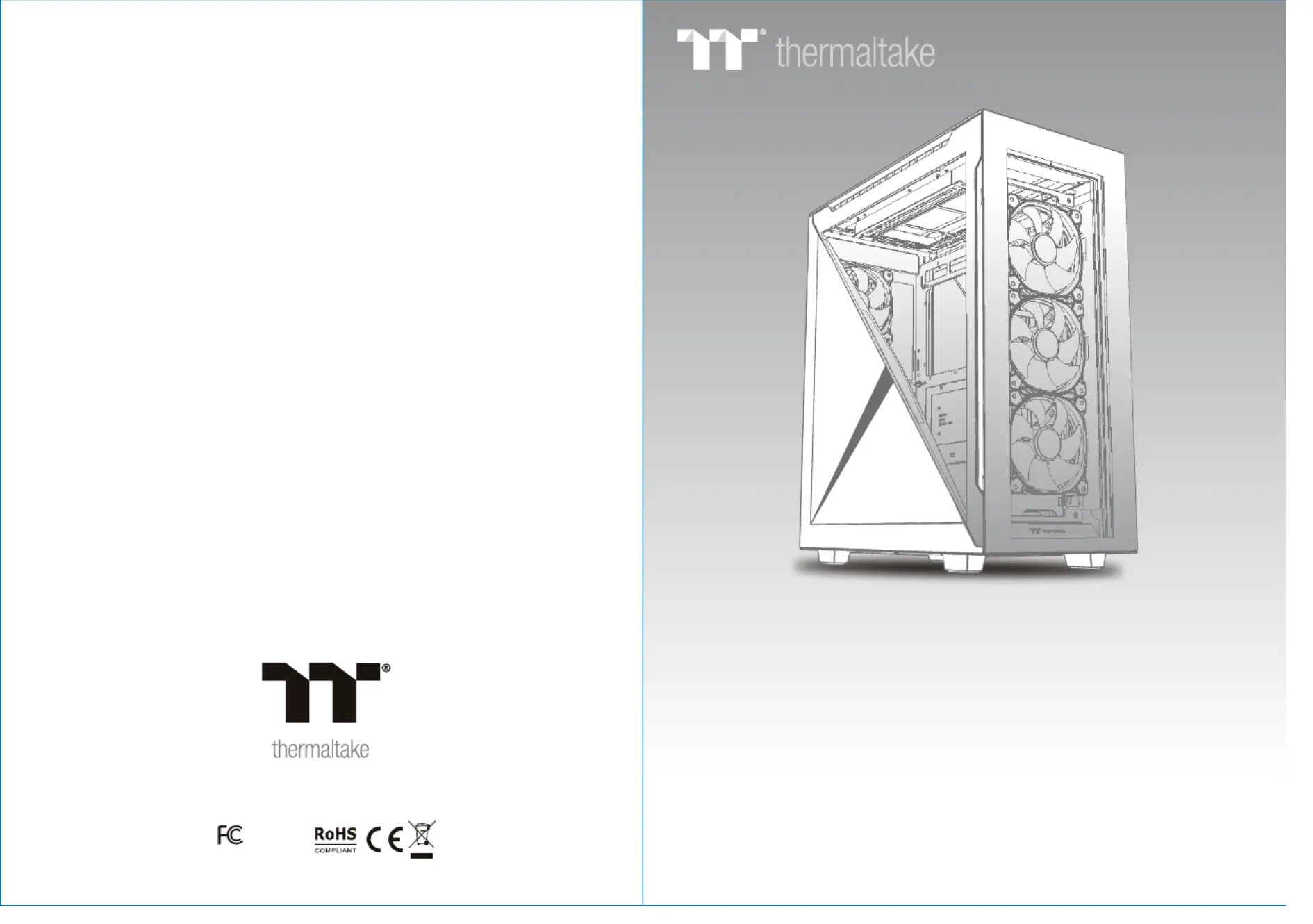

Használati útmutató Thermaltake Divider 500 TG ARGB
Thermaltake
Számítógép behuzás
Divider 500 TG ARGB
Olvassa el alább 📖 a magyar nyelvű használati útmutatót Thermaltake Divider 500 TG ARGB (11 oldal) a Számítógép behuzás kategóriában. Ezt az útmutatót 9 ember találta hasznosnak és 5 felhasználó értékelte átlagosan 5.0 csillagra
Oldal 1/11
All other registered trademarks belong to their respective companies.
www.thermaltake.com
Tested To Comply
With FCC Standards
FOR HOME OR OFFICE USE
User's Manual
Benutzerhandbuch
Mode d’emploi
Manual del usuario
Manuale dell’utente
Manual do Utilizador
安裝說明書
用戶手冊ユーザーズマニュアル
Руководство пользователя
kullan c elkitabı ı ı
(EEE Yönetmeli ine Uygundur)ğ
คู่มือการใช้
© 2021 Thermaltake Technology Co., Ltd. All Rights Reserved. 2021.04
Picture is for reference only
Divider 500 TG ARGB
Join Tt Community To Receive Benefits
Tt LCS-Liquid Cooling Support Certification
TT Premium
Dear Valued Customer,
Thank you for choosing Thermaltake.
As a new user we value your thoughts and opinions and
your feedback is important to us. We at Thermaltake
would like to use this opportunity to invite you to join our
Community Forums. Register today to start enjoying the
full benefits of our community.
Benefits of being a member:
Quick and responsive user support
Receive help and advice with new builds
Keep up to date with new product releases
Share your thoughts and builds with the community
Enter monthly contests and giveaways
Tt LCS Certified is a Thermaltake exclusive certification
applied to only products that pass the design and
hardcore enthusiasts standards that a true LCS chassis
should be held to. The Tt LCS certification was created
so that we at Thermaltake can designate to all power
users which chassis have been tested to be best
compatible with extreme liquid cooling configurations to
ensure you get the best performance from the best
features and fitment.
Brand official website
http://www.thermaltake.com/
Global Facebook
https://www.facebook.com/ThermaltakeInc
TT Premium
To continue achieving the corporate mission of delivering the
perfect user experience, Thermaltake developed “TT Premium”
with the essence of combining supreme quality products with a
new logo design. TT Premium is far more than just a guarantee
of quality. Behind the name, it represents the passion in DIY,
Modding and Thermaltake’s desire to be the most innovative
brand in the PC hardware market. To satisfy the demand of the
high-end PC users, TT Premium follows its core values of
Excellent Quality, Unique Design, Diverse Combinations and
Boundless Creativity to provide a high performance PC product
for every enthusiast. http://ttpremium.com
Taiwan Facebook
http://www.facebook.com/ThermaltakeTW
Global community forums
http://community.thermaltake.com
Chapter 1. Product Introduction
Specificatio n
Accessory
Warning and Notice
1.0
1.1
1.2
01
02
03
Contents
Chapter 2. Installation Guide
2.0
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
Power Supply Unit (PSU) Installation
Motherboard Installation
3.5" & 2 .5" HDD Installation
PCI Card Installatio n
Air Cooling Installation
AIO Liquid Cooling Installation
I/O Connection
Remove Filter
ARGB Control Instructi on
Remove Components
06
07
08
09
11
12
13
14
15
16
Specification
01 02
Mid Tower
Radiator Support
Front: 1 x 360mm, 1 x 240mm, 1 x 120mm
1 x 280mm, 1 x 140mm
Top: 1 x 280 mm, 1 x 140 mm
1 x 240 mm, 1 x 120 mm
Right (M/B Side): 1 x 240mm, 1 x 120 mm
Rear: 1 x 120mm
Case Type
Dimension (H x W x D) 530 x 230 x 466 mm (20.9 x 9.1 x 18.3 inch)
Cooling System
Fan Support
Clearance
Front: 3 x 120 mm, 2 x 120 mm, 1 x 120 mm
3 x 140 mm, 2 x 140 mm, 1 x 140 mm
Top: 2 x 120 mm, 1 x 120 mm
2 x 140 mm, 1 x 140 mm
Right (M/B Side): 2 x 120 mm, 1 x 120 mm
Rear: 1 x 120 mm
Drive Bays
2 x 3.5”, 5 x 2.5”
or 7 x 2.5”
Expansion Slots
7 Rotatable Patented Design)(
Motherboards
6.7” x 6.7” (Mini ITX), 9.6” x 9.6” (Micro ATX), 12” x 9.6” (ATX)
I/O Port
USB 3.2 (Gen 2) Type C x 1, USB 3.0 x 2, HD Audio x 1
Side Panel
Tempered Glass x 4, Steel Side Panel x 2
CPU cooler height limitation: 150 mm
VGA length limitation: 360 mm With radiator)(
390 mm Without radiator)(
PSU length limitation: 180 mm With HDD Cage)(
mm(Without HDD Cage)220
Model
Divider 500 TG ARGB Divider 500 TG ARGB Snow
Material
SPCC
PSU
Standard PS2 PSU (optional)
For Motherboard / 2.5” HDD / SSD
For Case Fan
Backup
Figure Use For
40
10
4
Q ty`
1
1
Cable Management
Stand off #6 32 x 6.5 mm- -
Net setter
Screw #6-32 x 6 mm
Part Name
Screw M3 x 5 mm
Screw #6-32 x 6 mm
Cable Ties
Buzzer
For PSU
3
Motherboard Alarm
For Motherboard Stand off-
10
For 3.5” HDD
Screw 5 x 10 mm 4
VGA Bracket
Backup
Thumb Screw #6-32 x 5 mm
3
Backup
MB Signal Bridge Cable
(ASUS/MS I/ AS ROCK/GIGA BY T E)
Accessory
Divi der 500 T G ARGB Divi der 500 T G ARGB
Color
Black White
Front (intake) :
120 x 120 x 25 mm ARGB fan
(1000rpm, 27.2 dBA) x 3
Rear (exhaust) :
120 x 120 x 25 mm fan
(1000rpm, 16 dBA) x 1
For 2.5” HDD / SSD
10
Screw M3 x 8.5 mm
3
Velcro Cable ties
Cable Management
One extra left side tempered glass and one extra right side panel
are included for more assembly options.
Tempered glass Steel side panel
1
LED Signal Sync
Termékspecifikációk
