Oldal 1/2
GB

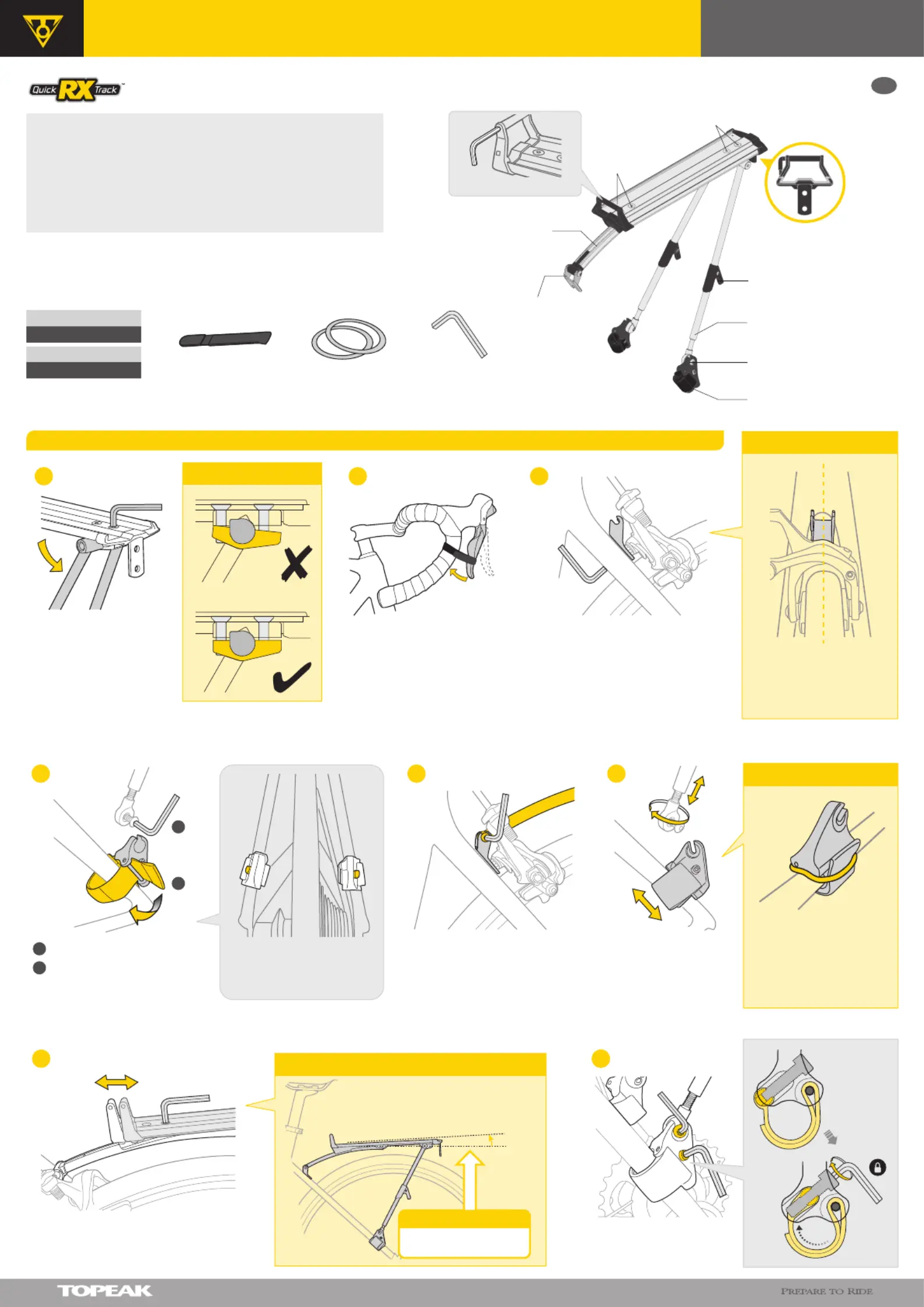

INSTALLATION
IMPORTANT NOTE
IMPORTANT NOTE
IMPORTANT NOTE
IMPORTANT NOTE
• Max. Weight Capacity: kgs/ lbs7 15
• Fits road tires up to 700 x 25C
• Fits seatstay diameter ø 14.3 ~ ø 22.2 mm mm
• For safety reasons, please read all instruction before first use.
* Tool Needed: 3 mm Allen Key, 5 mm Allen Key
Make sure the Center Bolt
Clip is aligned with the tire
and does not interfere with
normal brake function.
Loosen the rear brake (DO NOT loosen the
bolt completely). Install the Center Bolt Clip
on bike then re-tighten the bolt. Release
the Hook and loop Fastener and test brake
function after installation.
Recommended
2˚ or 3˚ f om horir zontal
2º or 3º
Hold rear brake lever with
the Hook and loop Fastener
(supplied) to fix rear brake
in position.
Loosen the 2 Adjusting Screws
(rear) to adjust the rack stay.
Keep the bracket horizontal
when re-tightening the screws.
3 mm Allen Key
3 N.m/ 26.55 in-lbs
5 mm Allen Key
8-10 N.m/ 70.8-88.5 in-lbs
1
a
Before installation, make sure
the small screw is facing
outward.
b
Release the Mounting Bracket.
a
Install the Mounting Bracket on
seatstay as shown. DO NOT fasten
the strap completely.
b
4
2 3
Roadie Rack
User's Guide
Center Bolt Clip
Extension Arm
Adjusting Screw
(front)
Adjusting Screw
(rear)
Tail light
mounting
bracket
Hooks for Cargo Net
Rack Stay
Hook and loop Fastener Rubber Ring x 2 pcs
5mm Allen Key
3mm Allen Key
3mm Allen Key
5
Install the Extension Arm on the Center
Bolt Clip and tighten the screws.
3mm Allen Key
Tighten the small screws on
Mounting Bracket after
adjustment as shown.
7
Loosen the 2 Adjusting Screws (front) to adjust
angle of rack. Re-tighten screws when angle is fixed.
3mm Allen Key
3 mm Allen Key (included)
Mounting Bracket
Mounting Strap
Storage of 3mm Allen Key
6
Adjust the Mounting
Bracket and length of rack
stay for proper position.
Fasten the Mounting
Strap after adjustment.

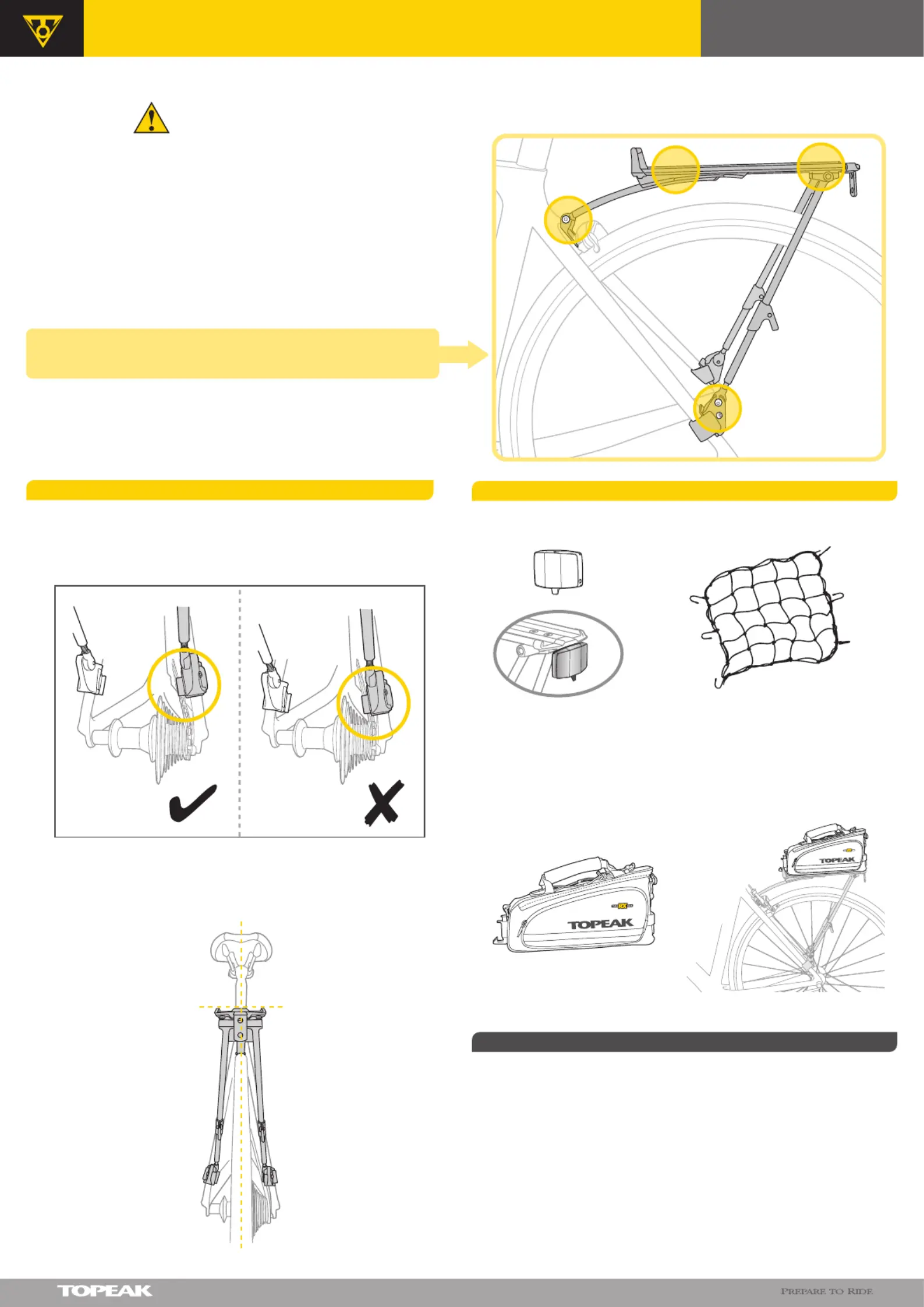

For safety reasons, secure
excess Mounting Strap with
Rubber Ring as shown.
(Especially when mounted
on thin seatstays)
8
3mm
Allen Key
