Oldal 1/4
IT EN
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49401908A0 00 2307
46910.H22B
1. Collegamenti
Interfaccia posteriore
DC: usare esclusivamente l'alimentatore a 12V DC incluso con il monitor.
HDMI: (High-Denition Multimedia Interface, interfaccia multimediale ad alta denizione)
supporta video digitali e collegamenti audio.
VGA: cavo D-sub a 15 pin per connessione VGA standard.
Audio IN: collegamento con jack stereo da 3,5 mm per l'ingresso audio quando si usa il
connettore VGA/AV.
1. Connections
Rear Interface
DC: Only use the 12V DC power supply included with the monitor.
HDMI: (High-Denition Multimedia Interface) Supports digital video and audio connections.
VGA: 15 pin D-sub cable for standard VGA connection.
Audio IN: 3.5 mm stereo jack connection for audio input when using VGA /AV connector.
46910.H22B
Monitor LCD 22” backlight LED, formato video 16:9 risoluzione Full HD 1920x1080 pixel,
ingressi video VGA e HDMI, ingresso audio con due altoparlanti da 3 W, 16,7 M colori,
luminosità 250 cd/m², contrasto 1000:1, tempo di risposta 5 ms, attacco vesa, alimentazione
12 Vdc 15 W (alimentatore incluso).
Dimensioni: 490x370x137 mm
46910.H22B
22” backlight LED LCD monitor, 16:9 video size, Full HD 1920x1080 pixel resolution, VGA
and HDMI video inputs, audio input with two 3 W loudspeakers, 16,7 M colours, 250 cd/m²
brightness, 1000:1 contrast, 5 ms lead time, VESA standard support, supply voltage 12 Vdc
15 W (supply unit included).
Dimensions: 490x370x137 mm
DC HDMI VGA AUDIO IN

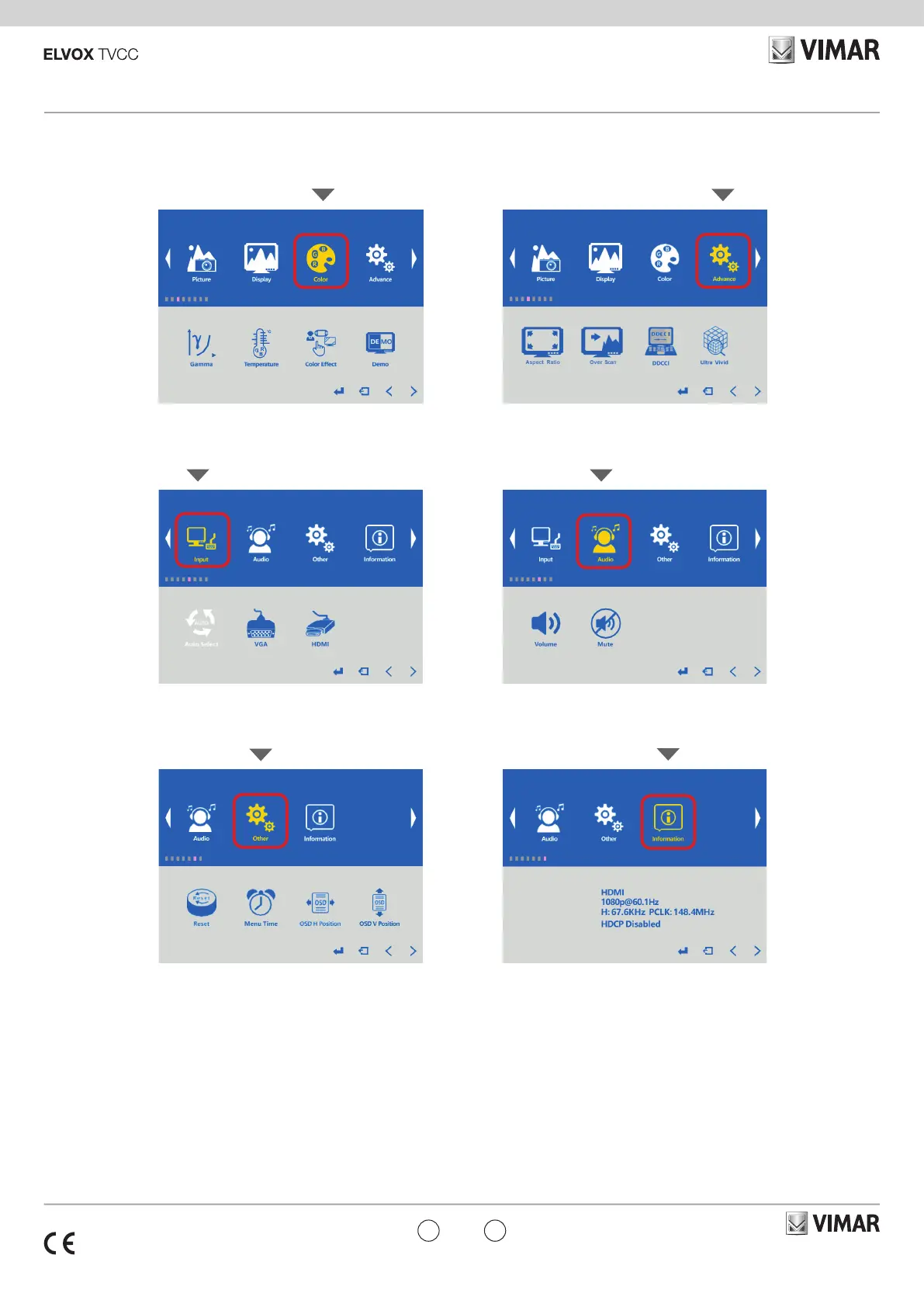

OSD “Picture Setting” Menu OSD “Display” Menu
Menu OSD "Impostazione immagine". Menu OSD “Display”.
3. Congurazione di base con OSD
1- Per accedere al menu OSD premere "MENU".
2- Usare i tasti "+" o "-" per selezionare la voce di menu desiderata, quindi premere
il tasto "MENU" per selezionare il sottomenu.
3- Continuare a usare il tasto "MENU" per evidenziare il campo desiderato, quindi
regolare l'impostazione con i tasti "+" o "-".
4- Premere il tasto "AUTO" per tornare al menu precedente.
5- Premere di nuovo il tasto "AUTO" per uscire denitivamente dal menu OSD.
3. Basic on-screen display setup
1- To access the OSD Menu press ‘MENU’.
2- Use the ‘+’ or ‘-’ buttons to select the required menu item, then press the
‘MENU’ button to select the Sub menu.
3- Continue to use the ‘MENU’ button to highlight the required eld, then press ‘+’
or ‘-’’ to adjust the setting.
4- Press the ‘AUTO’ button to return to previous menu.
5- Press the ‘AUTO’ button again to exit the OSD Menu completely.
AUTO: consente di selezionare il tipo di segnale di ingresso: HDMI, VGA.
MENU: consente di accedere al menu visualizzato sullo schermo (OSD, On
Screen Display).
+ e -: comandi per alzare/abbassare il volume e navigare nell'OSD.
POWER: consente di accendere o spegnere il monitor.
AUTO: Selects input mode – HDMI , VGA.
MENU: Access to the On Screen Display (OSD) menu.
+ and -: Volume controls up/down and navigation in the OSD.
POWER: Turns the monitor on or o.
2. Control layout2. Disposizione comandi
Source Menu - + Power
AUTO
MENU
+
-
POWER
