Installation Guide

AT-GAIN-VOL

GAIN Volume Control Wallplate

AT-GAIN-VOL

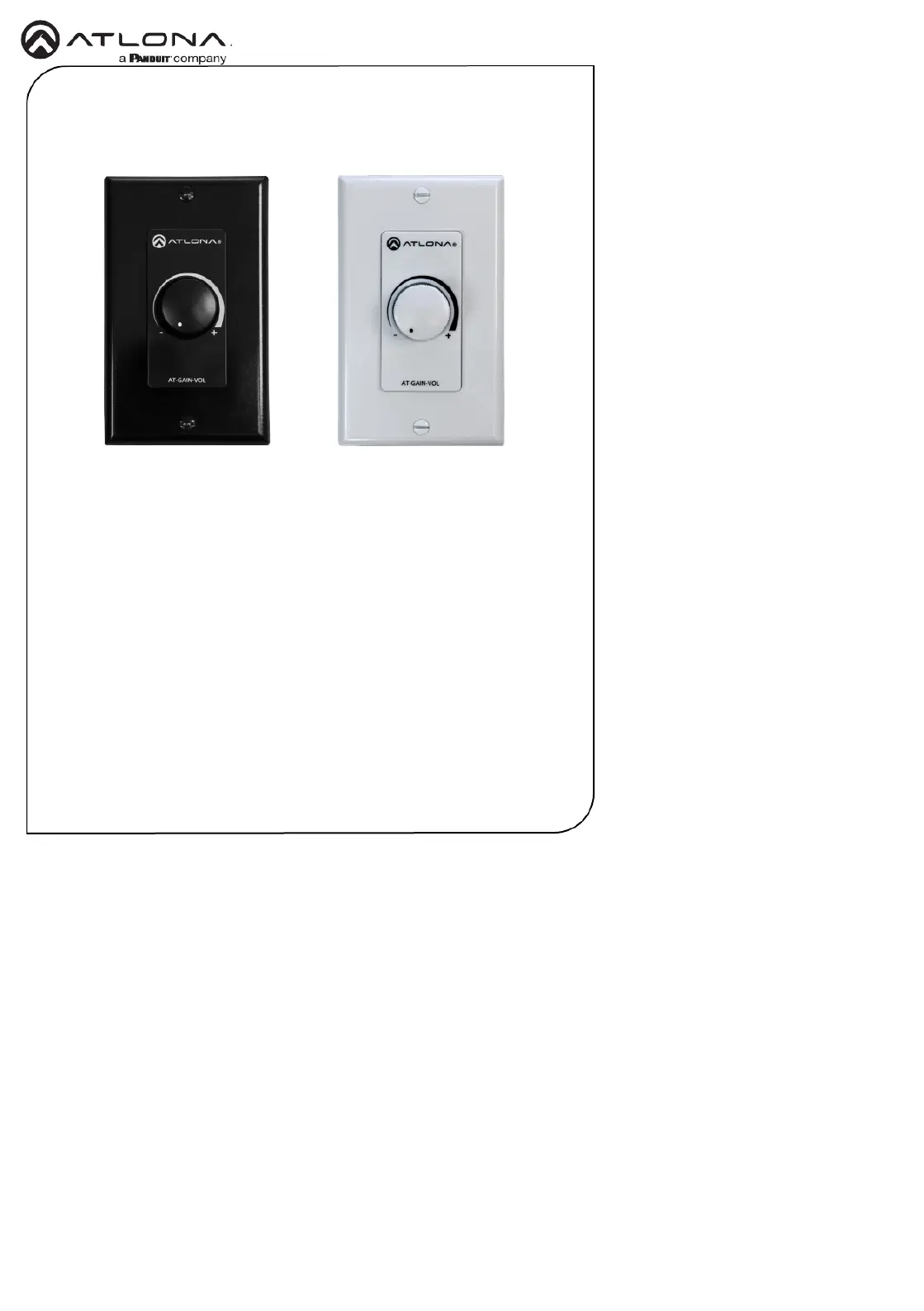

The Atlona AT-GAIN-VOL is a volume control wallplate for use with the AT-GAIN-M50-LZ mixer

amplier. It provides a convenient, easy-to-use manual interface for controlling audio levels

of the amplier. Volume control range is from no audio (mute) to maximum output level. The

GAIN-VOL is housed in a US one-gang enclosure intended for wallplate openings and includes

interchangeable black or white trim kits.

1 x AT-GAIN-VOL

1 x White faceplate

1 x White Decora

wallplate

1 x Black faceplate

1 x Black Decora

wallplate

1 x 3-pin captive screw connector

1 x Insert w/ QR code

Package Contents

Installation Guide

AT-GAIN-VOL

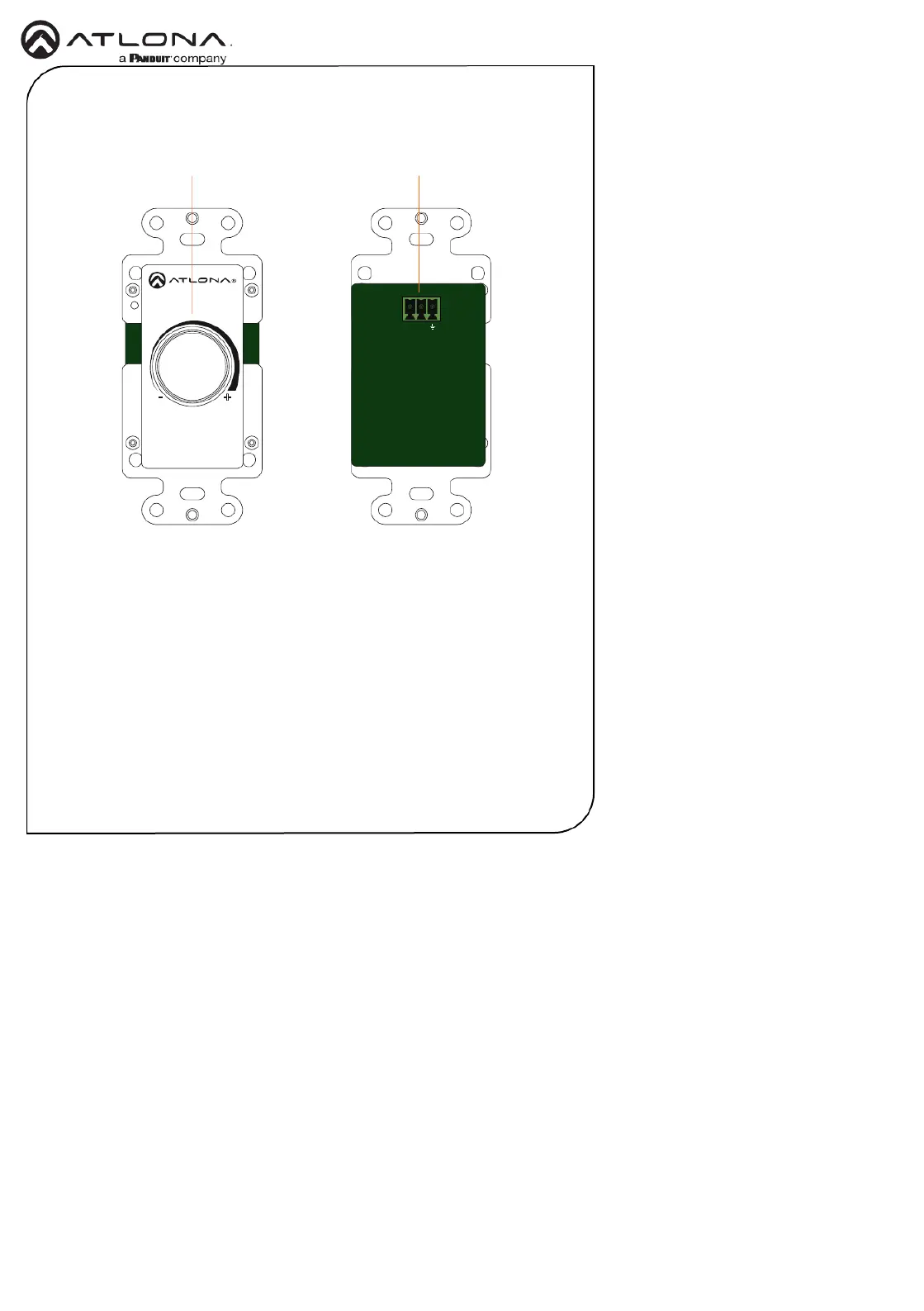

1 Volume Knob

Rotate this knob clockwise to increase

the output volume. Rotate clockwise to

decrease the output volume.

2 Control

This port connects to the top port of the

CTRL / RS-232 port on the AT-GAIN-M50-

LZ.

Panel Descriptions

AT-GAIN-VOL

V C

Front Back

Installation Guide

AT-GAIN-VOL

Installation

1. Connect the included 3-pin captive screw connector from the Control port to the top port of

the CTRL / RS-232 port on the AT-GAIN-M50-LZ.

2. Install the AT-GAIN-VOL into the electrical box or mud ring.

3. Attach the wallplate.

V C

AT-GAIN-M50-LZ

GND

To CTRL / RS-232 port

on AT-GAIN-M50-LZ

}

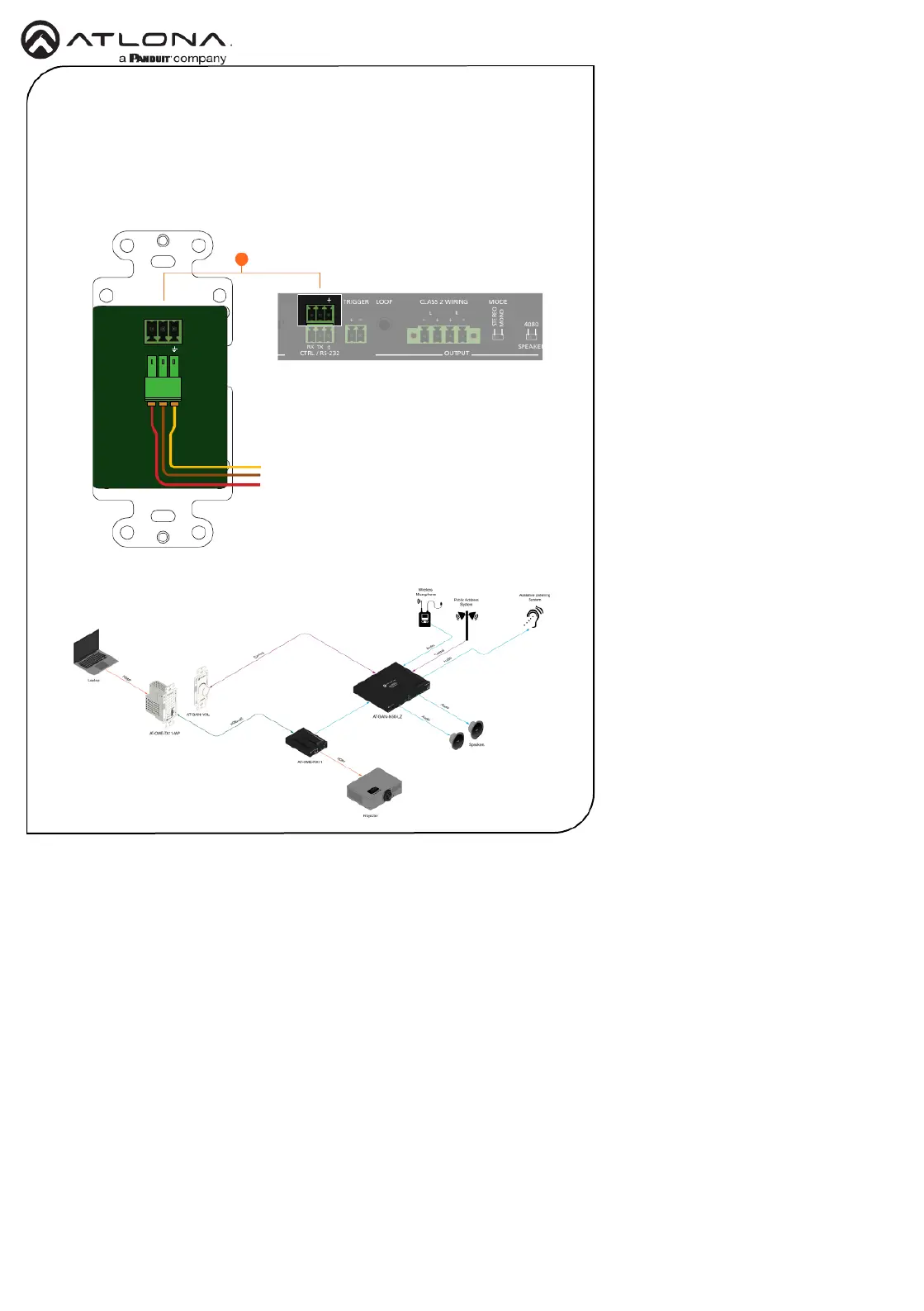

Wiring Diagram

AT-GAIN-M50-LZ
