Oldal 1/7

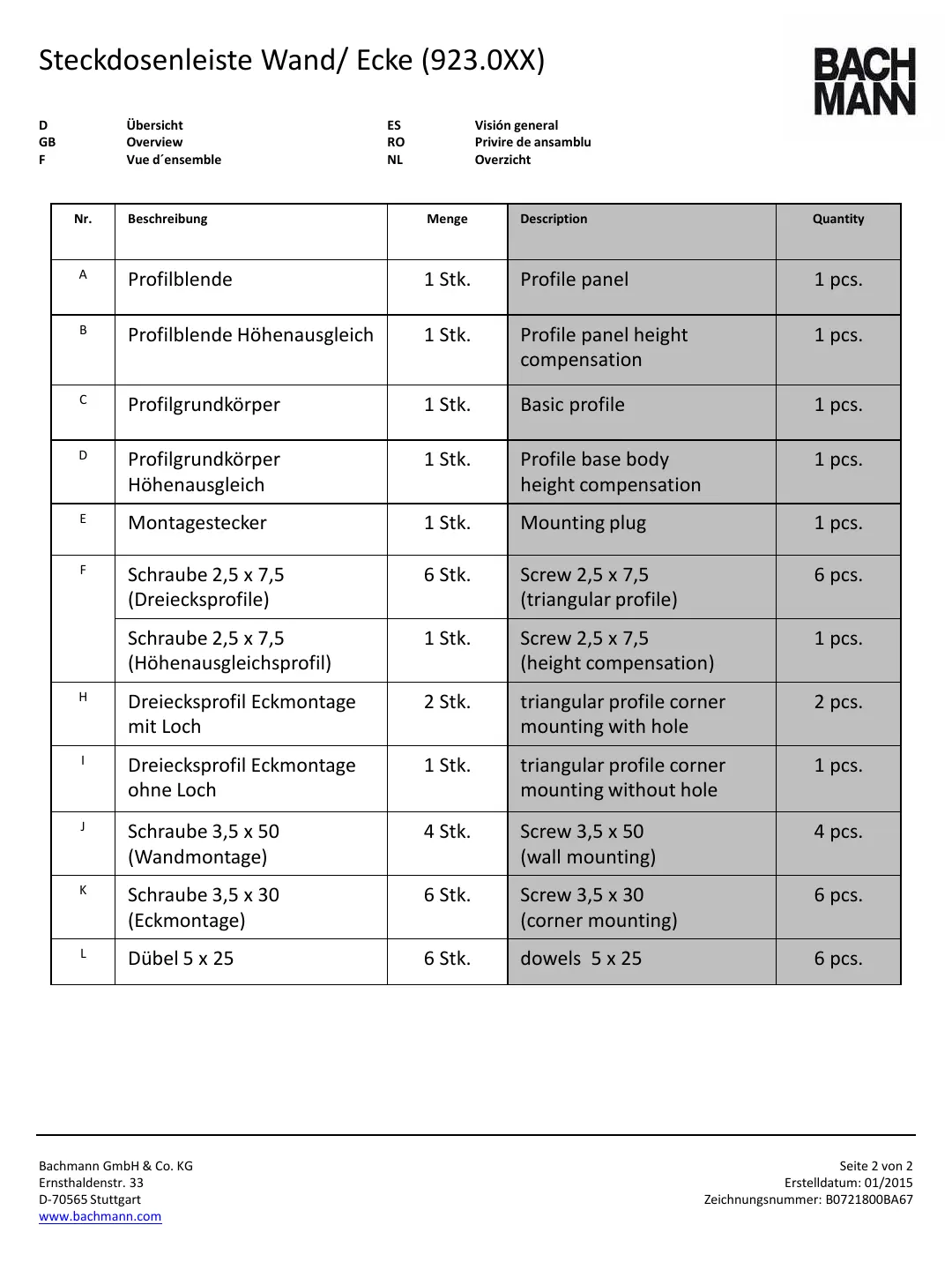

Nr. Beschreibung Menge Description Quantity
A
Profilblende 1 Stk. Profile panel 1 pcs.
B
Profilblende Höhenausgleich 1 Stk. Profile panel height
compensation
1 pcs.
C
Profilgrundkörper 1 Stk. Basic profile 1 pcs.
D
Profilgrundkörper
Höhenausgleich
1 Stk. Profile base body
height compensation
1 pcs.
E
Montagestecker 1 Stk. Mounting plug 1 pcs.
F
Schraube 2,5 x 7,5
(Dreiecksprofile)
6 Stk. Screw 2,5 x 7,5
(triangular profile)
6 pcs.
Schraube 2,5 x 7,5
(Höhenausgleichsprofil)
1 Stk. Screw 2,5 x 7,5
(height compensation)
1 pcs.
H
Dreiecksprofil Eckmontage
mit Loch
2 Stk. triangular profile corner
mounting with hole
2 pcs.
I
Dreiecksprofil Eckmontage
ohne Loch
1 Stk. triangular profile corner
mounting without hole
1 pcs.
J
Schraube 3,5 x 50
(Wandmontage)
4 Stk. Screw 3,5 x 50
(wall mounting)
4 pcs.
K
Schraube 3,5 x 30
(Eckmontage)
6 Stk. Screw 3,5 x 30
(corner mounting)
6 pcs.
L
Dübel 5 x 25 6 Stk. dowels 5 x 25 6 pcs.
Bachmann GmbH & Co. KG
Ernsthaldenstr. 33
D-70565 Stuttgart
www.bachmann.com
Seite 2 von 2
Erstelldatum: 01/2015
Zeichnungsnummer: B0721800BA67
Steckdosenleiste Wand/ Ecke (923.0XX)
D Übersicht
GB Overview
F Vue d´ensemble
ES Visión general
RO Privire de ansamblu
NL Overzicht

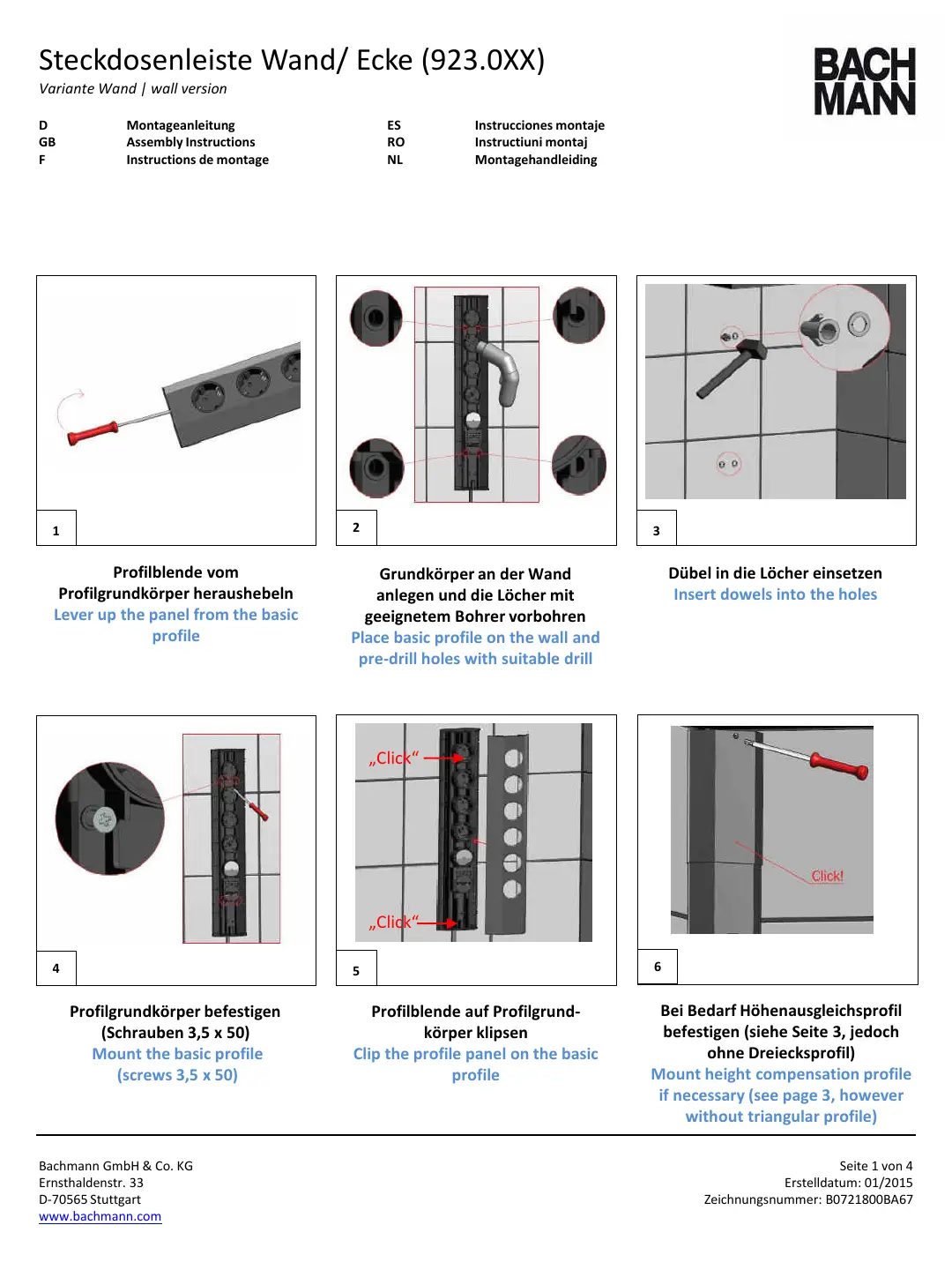

Steckdosenleiste Wand/ Ecke (923.0XX)
Variante Wand | wall version
Bachmann GmbH & Co. KG
Ernsthaldenstr. 33
D-70565 Stuttgart
www.bachmann.com
Seite 1 von 4
Erstelldatum: 01/2015
Zeichnungsnummer: B0721800BA67
Profilgrundkörper befestigen
(Schrauben 3,5 x 50)
Mount the basic profile
(screws 3,5 x 50)
Profilblende auf Profilgrund-
körper klipsen
Clip the profile panel on the basic
profile
Profilblende vom
Profilgrundkörper heraushebeln
Lever up the panel from the basic
profile
1
2
3
Dübel in die Löcher einsetzen
Insert dowels into the holes
4
5
D Montageanleitung
GB Assembly Instructions
F Instructions de montage
ES Instrucciones montaje
RO Instructiuni montaj
NL Montagehandleiding
„Click“
„Click“
Grundkörper an der Wand
anlegen und die Löcher mit
geeignetem Bohrer vorbohren
Place basic profile on the wall and
pre-drill holes with suitable drill
Bei Bedarf Höhenausgleichsprofil
befestigen (siehe Seite 3, jedoch
ohne Dreiecksprofil)
Mount height compensation profile
if necessary (see page 3, however
without triangular profile)
6
