Oldal 1/6

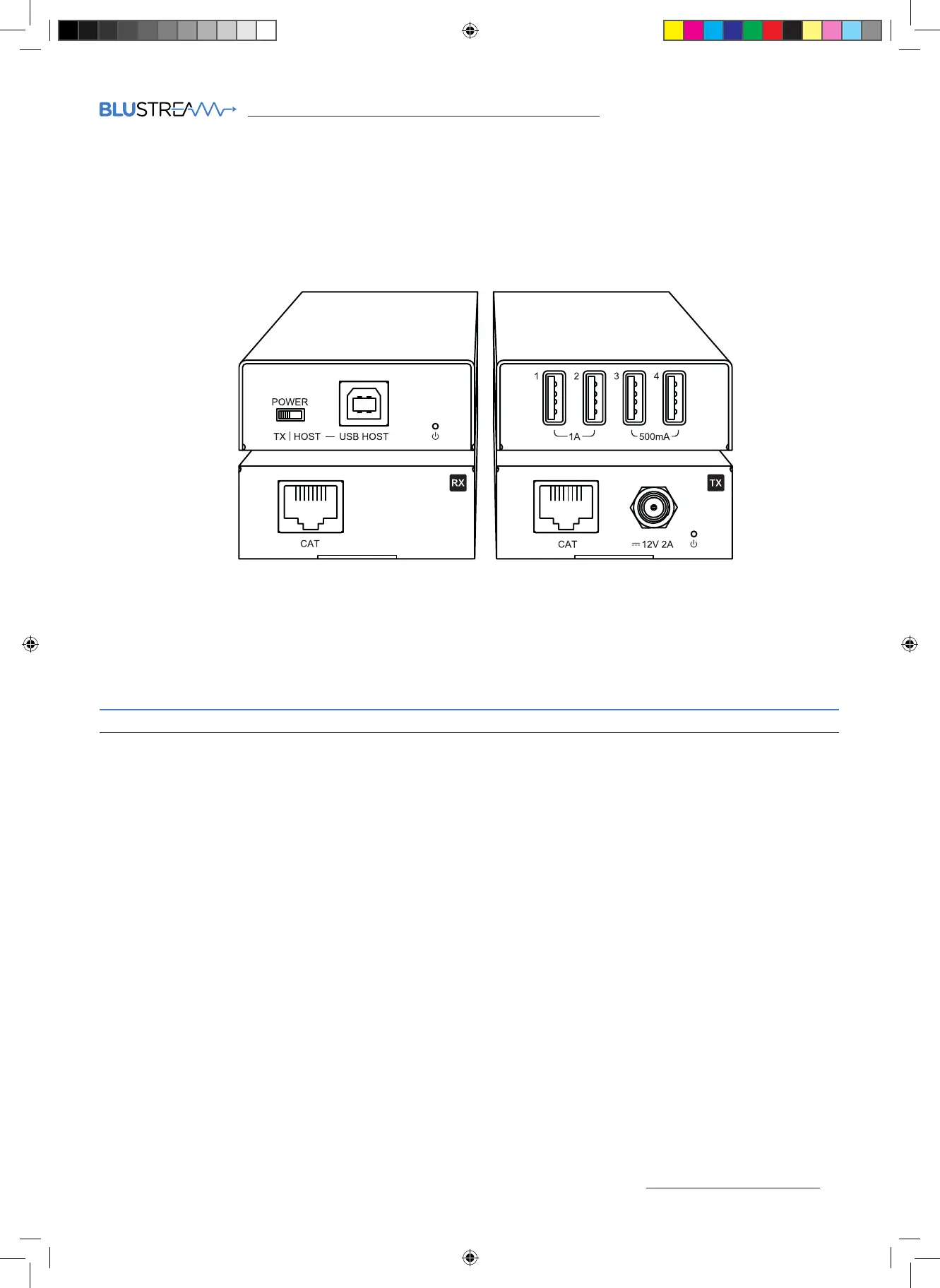

UEX50B-KIT QUICK REFERENCE GUIDE
Contact: support@blustream.com.au | support@blustream-us.com | support@blustream.co.uk
UEX50B-KIT
Quick Reference Guide
01
Our UEX50B-KIT delivers USB 2.0 extension up to 50m over a single CAT cable
while allowing up to 4 USB devices to be connected to a single USB host. Supports
transmittion data bandwidth up to 480Mbps, backwards compatible with USB 1.1
devices.
Introduction
FEATURES:
• Extends USB up to a distance of 50m over a single CAT cable
• Supports USB 2.0 signal extension
• Backwards compatible with USB 1.1 devices
• Transmitted data bandwidth up to 480Mbps
• 1x USB-B on Receiver for connection to host device
• 4x USB-A hub on Transmitter for conncetion to devices
• USB-A ports 1-2 support 5V1A, USB-A ports 3-4 support 5V500mA
• Simple plug and play, no driver installation or setup required.
*Signal distribution length subject to length of device and host USB cables and CAT cable type
RevA1_UEX50B-KIT_QRG_230412.indd 1RevA1_UEX50B-KIT_QRG_230412.indd 1 12/04/2023 3:40:35 PM12/04/2023 3:40:35 PM
UEX50B-KIT QUICK REFERENCE GUIDE
www.blustream.com.au | www.blustream-us.com | www.blustream.co.uk
02

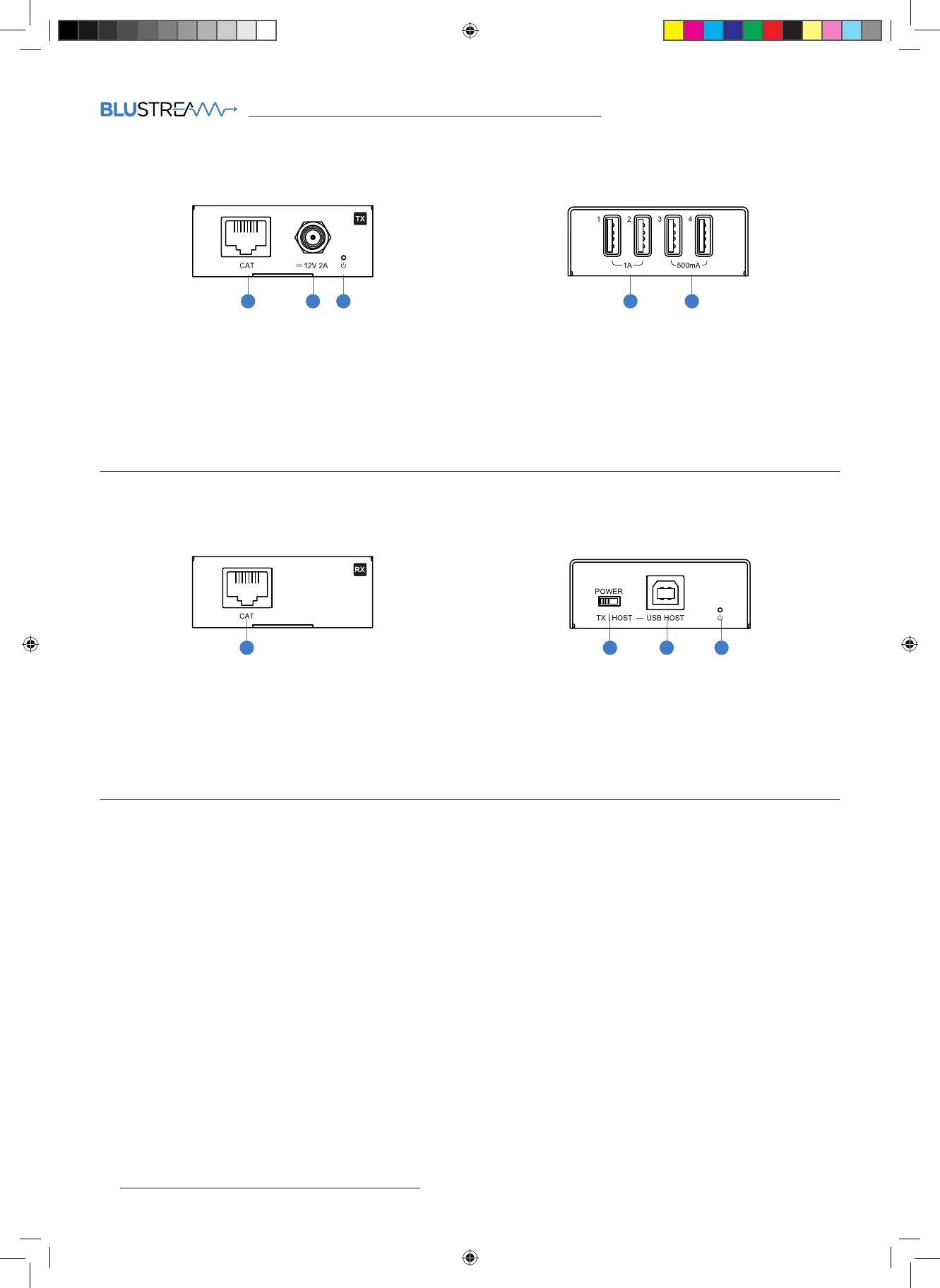

TX Panel Descriptions
1 CAT Cable Connection - Connect to CAT cable and to UEX50B-RX
2 12V/2A DC Power Input screw type connector
3 Power Status Indicator
4 1A USB Device Connection - USB A connection to connect to high current (up to 1A) USB devices
5 500mA USB Device Connection - USB A connection to connect to low current (up to 500mA) USB devices
6 CAT Cable Connection - Connect to CAT cable and to UEX50B-TX
7 Power Switch - Select between powering the Receiver from the Transmitter (TX) or Host PC that USB is connected to
8 USB Host Connection - USB B connection to connect to PC
9 Power Status Indicator
7 8
4
9
RX Panel Descriptions
21
6
53
USB Performance
It is important that interconnecting CAT cable between the Transmitter and Receiver is terminated using the correct
RJ45 pin configuration. The CAT cable MUST be a ‘straight’ (pin-to-pin) CAT cable.
Please ensure that the USB cabling used with this product is within specifications for both the distance and maximum
/ expected data rate transfer of the equipment in use. Exceeding distances, or using cabling not suitable for the data
transfer, may stop the UEX50B-KIT from working properly.
It is recommended to keep the USB cabling either side of the UEX50B-KIT to a minimum, using CAT cable infrastructure
to run the majority of the distance required.
The performance of this product will be eected if used with other USB switching or hub devices added into the signal
chain. The estimated signal degradation per additional device is approximately equivalent to 10mtrs of CAT cabling.
For example, if one USB hub is used in the signal chain, the maximum CAT cable distance is reduced to 40mtrs.
Please note: The UEX50B-KIT cannot be cascaded with any device that utilizes the same USB chipset (NS1021) due to
a limitation of the USB chipset.
RevA1_UEX50B-KIT_QRG_230412.indd 2RevA1_UEX50B-KIT_QRG_230412.indd 2 12/04/2023 3:40:36 PM12/04/2023 3:40:36 PM
UEX50B-KIT QUICK REFERENCE GUIDE
Contact: support@blustream.com.au | support@blustream-us.com | support@blustream.co.uk
03

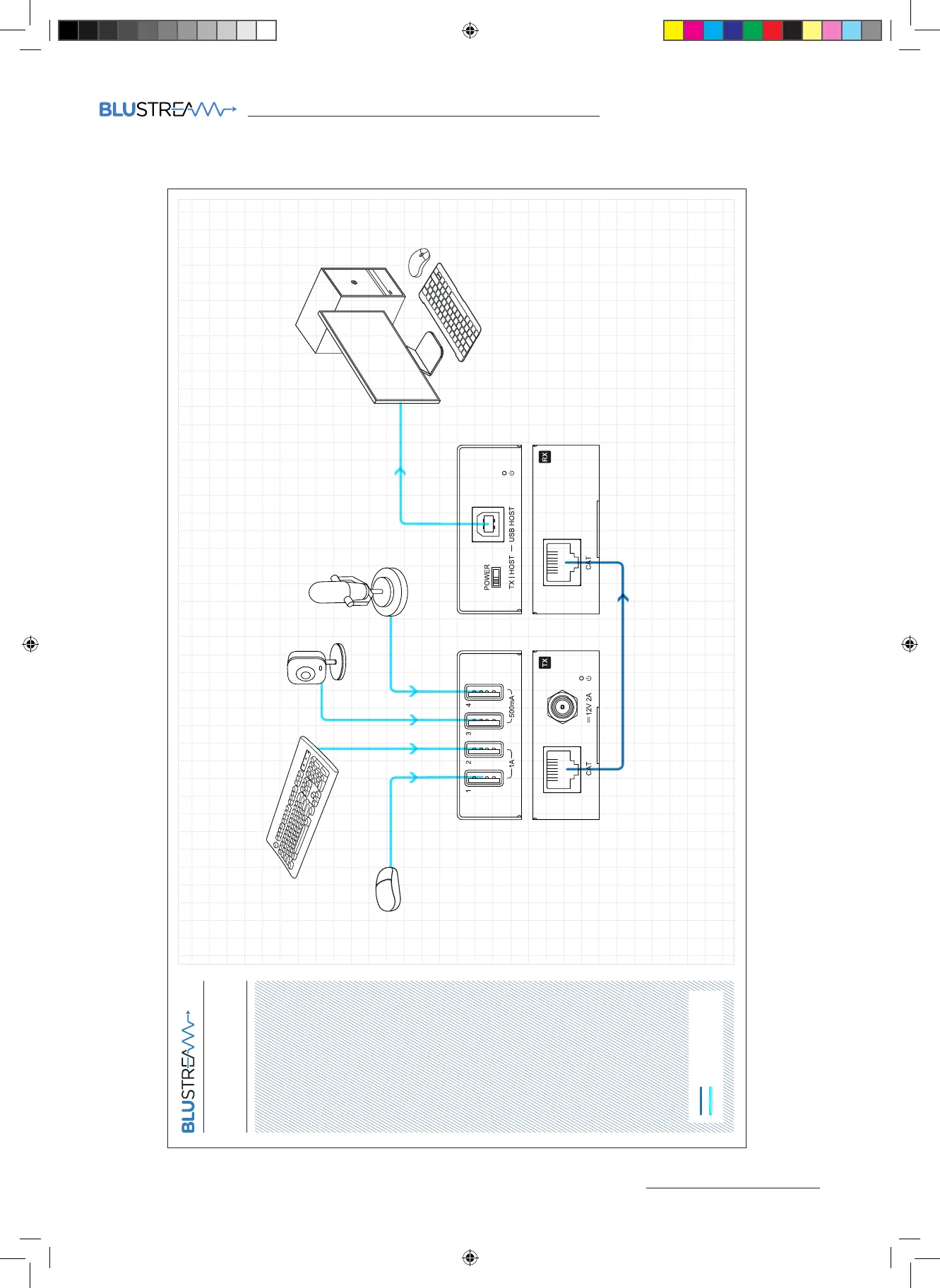

Schematic
UEX50B-KIT
Example Schematic
CAT
USB
CAT (50m max)
MOUSE
KEYBOARD
WEB CAM
MIC
PC HOST
RevA1_UEX50B-KIT_QRG_230412.indd 3RevA1_UEX50B-KIT_QRG_230412.indd 3 12/04/2023 3:40:36 PM12/04/2023 3:40:36 PM
