DESCRIPTION

BESCHREIBUNG

DESCRIZIONE

DESCRIPCIÓN

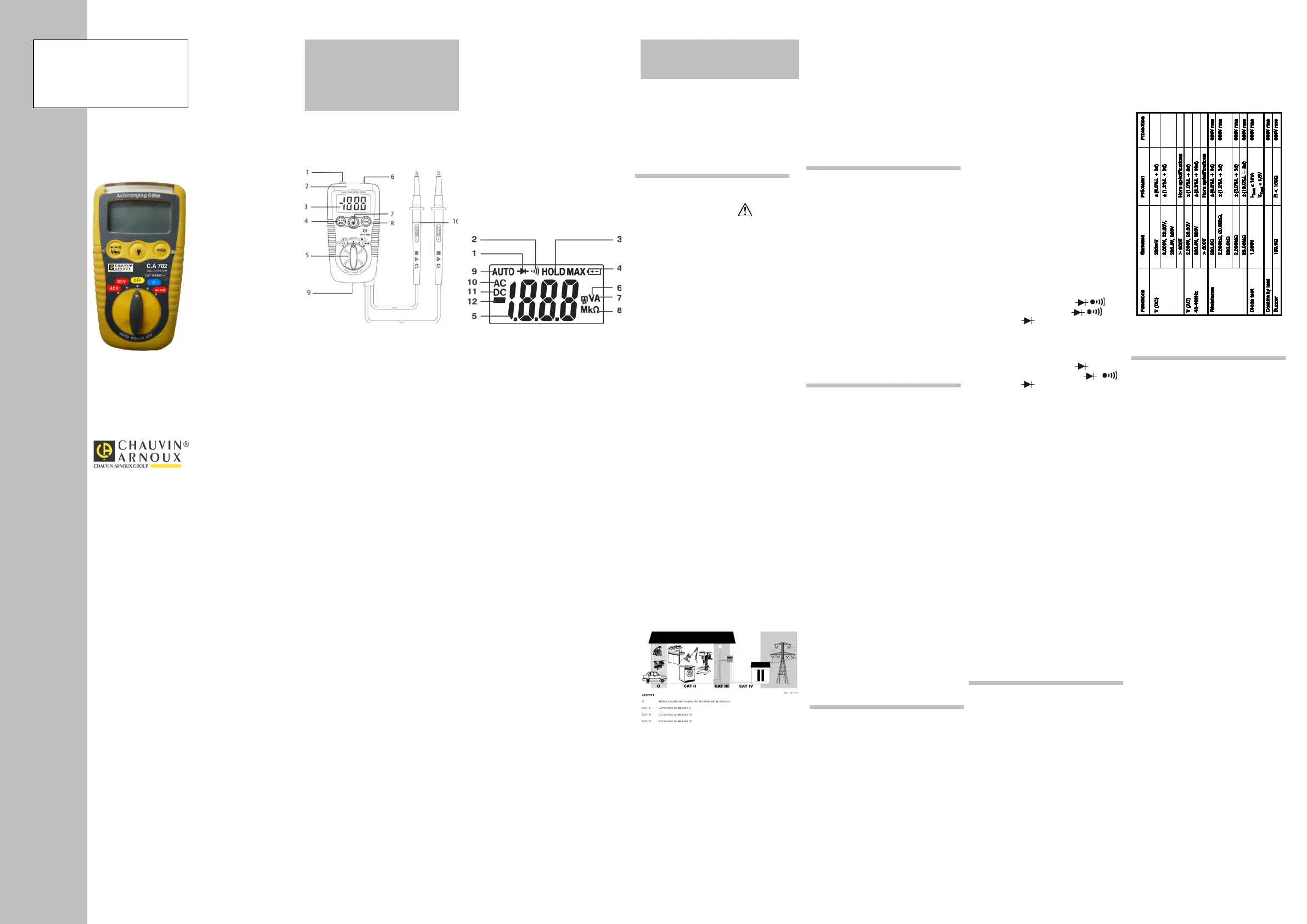

FACE AVANT – FRONT PANEL

VORDERSEITE

FACCIA ANTERIORE - FRONTAL

1.Capteur détection de tension sans contactFR

Contact-free voltage detection sensorGB

Spannungsprüfer berührungsloD

Sensore rilevazione di tensione senza contatto I

Sensor detección de tensión sin contactoE

2.Barre lumineuse d’indication de tension FR

Voltage indication light barGB

SpannungsanzeigeD

Barra luminosa indicante la tensioneI

Barra luminosa de indicación de tensiónE

3.LCD FR

LCD GB

LCD D

LCD I

LCD E

4.Touche de sélection de mesureFR

Measurement selection keyGB

MesswahltasteD

Tasto di selezione di misuraI

Tecla de selección de medidaE

5.CommutateurFR

Switch GB

Umschalter D

CommutatoreI

ConmutadorE

6.Torche lumineuseFR

Flashlight GB

Stablampe D

Torcia luminosa I

Torcha luminosa E

7.Touche pour actionner la torche lumineuseFR

Flashlight On keyGB

Taste für die StablampeD

Tasto per azionare la torcia luminosaI

Tecla para accionar la torcha luminosaE

8.Touche HOLDFR

HOLD key GB

Taste HOLD D

Tasto HOLD I

Tecla HOLD E

9.Trappe à pilesFR

Battery compartmentGB

BatteriefachD

Sportello delle pileI

Tapa de pilasE

10. Pointes de touches solidaires du testeurFR

Probe tips on the tester itselfGB

Tastspitzen in Gerät integriertD

Punte di contatto unite al testerI

Puntas solidarias del comprobadorE

LCD

1.DiodeFR

Diode GB

Diode D

Diodo I

Diodo E

2.Continuité FR

Continuity GB

Durchgang D

Continuità I

Continuidad E

3.Maintien de l’afficheur HOLD FR

Display unit HOLDGB

Hold-Funktion D

Mantenimento del display HOLDI

Fijación del visualizadorE

4.Indicateur usure pileFR

Battery low indicator GB

BatteriezustandD

Indicatore usura pilaI

Indicador de desgaste de la pilaE

5.Valeur mesuréeFR

Value measuredGB

Messwert D

Valore misuratoI

Volor medido E

6.TensionFR

Voltage GB

Spannung D

Tensione I

Tensión E

7.CourantFR

Current GB

Strom D

Corrente I

Corriente E

8.RésistanceFR

ResistanceGB

Widerstand D

ResistenzaI

ResistenciaE

9.Gammes automatiquesFR

Automatic rangesGB

Automatische BereicheD

Gamme automaticheI

Gamas automáticasE

10. AlternatifFR

AC GB

WSD

Alternata I

Alterna E

11. ContinuFR

DC GB

GS D

Continuita I

Continua E

12.Polarité négativeFR

Negative polarityGB

Negative PolaritätD

Polarità negativaI

Polaridad negativaE

FRANÇAIS

Félicitations pour l’achat de ce multimètre de poche

numérique.

C’est un appareil d’utilisation simple faisant partie de

la gamme CHAUVIN-ARNOUX permettant d’effectuer

les mesures de grandeurs suivantes

: tensions,

résistance, test de continuité et de diodes.

PRÉCAUTIONS D’EMPLOI

Lis

ez les instructions de sécurité suivantes avant

d’utiliser l’appareil. Il est impératif de suivre les

indications précédées du symbole .

Reportez-vous aux messages de sécurité afin d’éviter

les accidents corporels, tels que les brûlures et chocs

électriques.

NORMES :

Catégorie de surtension IV, Tension max. d’entrée :

600 V.

Attention !

Cet appareil n’est pas un Vérificateur

d’Absence de Tension ou un Détecteur de Tension au

sens de l’UTE C18510

CATÉGORIES DE MESURE (IEC61010-2-033)

Catégorie de mesure II :

La catégorie de mesureII est applicable aux circuits

de test et de mesure connectés directement aux

points d’utilisation (prises de courant et autres points

similaires) du RESEAU basse tension. Au minimum,

deux niveaux de dispositifs de protection contre les

surintensités sontsupposés être présents entre le

transformateur et le point de mesure.

Exemple : Les mesures sur les CIRCUITS RESEAU

des appareils électroménagers, des outils portables et

autres appareils similaires.

Catégorie de mesure III :

La catégorie de mesureIII est applicable aux circuits

de test et de mesure connectés aux parties de

l'installation du RESEAU basse tension du bâtiment.

Au minimum, un niveau de dispositifs de protection

contre les surintensités est supposé être présent entre

le transformateur et le point de mesure.

Exemple : Les mesures sur les tableaux de

distribution (y compris les compteurs divisionnaires),

les disjoncteurs, le câblage y compris les câbles, les

barres-

bus, les boîtiers de dérivation, les

sectionneurs, les prises de courantsdans l'installation

fixe, et les appareillages à usage industriel et autres

équipements tels que les moteurs branchés en

permanence sur l'installation fixe.

Catégorie de mesure IV :

La catégorie de mesureIV est applicable aux circuits

de test et de mesure connectés à la source de

l'installation du RESEAU basse tension du bâtiment.

Cette partie de l’installation peut ne pas avoir de

dispositifs de protection contre les surintensités entre

le transformateur et le point de mesure.

Exemple : Les mesures surdes dispositifs installés

avant le fusible principal ou le disjoncteur de

l'installation du bâtiment.

POUR TRAVAILLER EN SÉCURITÉ :

- Soyez particulièrement vigilants pour des tensions

supérieures à 30VAC RMS et 50VDC.

- Ne travaillez jamais au-delà des plages de tension

max. indiquées.

- Vérifiez l’état de fonctionnement des cordons etde

l’appareil.

- Ne pas utiliser l’appareil si celui-ci est détérioré.

- Connectez en premier la pointe de touche noire, puis

la rouge.

- Déconnectez en premier la pointe de touche rouge,

puis la noire.

- Les doigts ne doivent jamais dépasser la garde.

- Déconnectez

les cordons préalablement au

changement de fonction.

- Vérifiez l’absence

de tension avant d’utiliser la

fonction continuité, résistance ou test diodes.

- Contrôlez la concordance entre la position du

commutateur et le choix de la fonction.

- N’utilisez jamais le testeur sans gants pour

électriciens et autres équipements de sécurité

préconisés par la législation.

- N’utilisez jamais dans un environnement

humide/poussiéreux.

- Ne changez pas les piles lorsque les cordons

sont connectés.

- Ne démontez pas le boîtier, seule la trappe à

pilespeut être ouverte.

GARANTIE

Ce matériel est garanti contre tout défaut de

matière ou vice de fabrication, conformément aux

conditionsgénérales de vente. Durant la période

de garantie(1 an), l’appareil ne peut être réparé

que par leconstructeur, celui-ci se réservant la

décision deprocéder soit à la réparation, soit à

l’échange detout ou partie de l’appareil.

En cas de retour du matériel au constructeur, le

transport aller est à la charge du client.

La garantie ne s’applique pas suite à :

- une utilisation impropre du matériel ou par

association de celui-ci avec un équipement

incompatible.

- une modification du matériel sans autorisation

explicite des services techniques du constructeur.

- une intervention de réparation effectuée par une

personne non agréée par le constructeur.

- l’adaptation à une application particulière, non

prévue par la définition du matériel ou par lanotice

de fonctionnement.

- un choc, une chute ou une inondation

MAINTENANCE

DÉBALLAGE ET RÉ-EMBALLAGE

L’ensemble du matériel a été vérifié

mécaniquement et électriquement avant

l’expédition. Toutefois, il estconseilléde procéder

à une vérification rapide pourdétecter toute

détérioration éventuelle lors du transport. Si tel

était le cas, faites alorsimmédiatement les

réserves d’usage auprès dutransporteur.

En cas de réexpédition, utilisez l’emballage

d’origineet indiquez, par une note jointe à

l’appareil, les motifsdu renvoi.

VÉRIFICATION MÉTROLOGIQUE

Comme tous les appareils de mesure ou d’essais,

une vérification périodique est nécessaire.

Nous vous conseillons une vérification annuelle de

cet appareil. Pour lesvérifications et étalonnages,

adressez-vous à nos laboratoires de métrologie

accrédités COFRAC ou aux centres techniques

MANUMESURE.

Renseignements et coordonnées sur demande :

Tél. : 02 31 64 51 55 -Fax : 02 31 64 51 72

ENTRETIEN

Périodiquement, nettoyez votre multimètre avec

un tissu humide imprégné d’eau savonneuse.

N’utilisez pas de matières abrasives ou contenant

des solvants.

STOCKAGE

Si vous n’utilisez pas votre multimètre pendant

une période supérieure à 60 jours, retirez les piles

et stockez-les séparément.

DESCRIPTION

FONCTIONNELLE

DÉTECTION DE PHASE AC SANS CONTACT

Attention :Testez l’appareil sur le secteur avant

utilisation pour vous assurer du bon état de

fonctionnement de l’appareil.

Cette fonction marche, l’appareil étant éteint ou

allumé et quelque soit la position du commutateur.

- Mettre le capteur de phase AC sans contact

(rep. 1) à proximité immédiate de la prise, du

câble ou du connecteur à tester.

- La barre lumineuse d’indication de tension

(rep.2) s’allume en cas de présence d’unetension

alternative comprise entre 100 et 600VAC par

rapport à la terre.

- Cette fonction permet ainsi de repérer la phase

du neutre.

Attention :la présence champs électrostatiques

(frottement...) peut occasionner l’allumage

intempestif de la barre lumineuse.

De même, la sensibilité de l’appareil en présence

dechamps électromagnétiques importants (dans

desarmoires électriques par exemple) peut

conduire à un diagnostic erroné de présence de

tension. Pources raisons, utilisez un appareil

conforme à la normeIEC 61243-3 pour effectuer

vos opérations dedétection de tension, par

exemple le C.A 760.

MESURE DE TENSION ALTERNATIVE OU

CONTINU

- Positionnez le commutateur sur la fonction.

- Appliquez la pointe de touche noire sur un pôle,

puis la pointe de touche rouge sur le second pôle.

Lisez la valeur sur l’afficheur.

Enfin, retirez la pointe de touche rouge, puis la

noire.

MESURE DE RÉSISTANCE «

Ω

»

- Travaillez hors tension.

- Positionnez le commutateur sur «Ω».

- Appliquez les pointes de touche rouge et noire sur

l’objet à mesurer.

- Lisez la valeur sur l’afficheur.

Nota: l’appareil est protégé jusqu’à 600VRMS sur

cette entrée.

CONTRÔLE DE CONTINUITÉ

- Travaillez hors tension.

- Positionnez le commutateur sur « ».

- Appuyez successivement sur « V

Max

»

jusqu’à ce que « » apparaisse.

- Appliquez les pointes de touches rouge et noire

sur le circuit ou le conducteur à mesurer.

TEST DE DIODE

- Travaillez hors tension.

- Positionnez le commutateur sur « ».

- Appuyez successivement sur « »

jusqu’à ce que « » apparaisse.

- Appliquez les pointes de touche rouge et noire sur

le circuit ou le conducteur à mesurer.

FONCTION HOLD

- Connectez les pointes de touche.

- Appuyez sur la touche HOLD pour figer l’écran.

- Le texte « HOLD » apparaît à l’écran et le buzzer

retentit.

- Retirez les pointes de touche.

- Lisez la valeur sur l’afficheur.

FONCTION ÉCLAIRAGE «TORCHE»

LUMINEUSE

Cette fonction marche, l’appareil étant allumé et

éteint, quelque soit la position du commutateur.

- Appuyez et maintenez la touche (rep.7) enfoncée

tant que vous désirez que la torche lumineuse (rep.

6) reste allumée.

AUTO POWER OFF

- Le C.A 702 s’éteint automatiquement 15’ après la

dernière opération.

-

Toute action sur la touche HOLD ou le

commutateur repousse ce délai.

REMPLACEMENT DES PILES

Si le symbole «batterie» apparaît, les piles sont trop

faibles. Remplacez-les par deux piles AAA 1.5V :

- Déconnectez les pointes de touche.

- Positionnez le commutateur sur OFF.

- Retirez la vis du volet pile, puis remplacez les

piles et refermez et revissez le couvercle (rep. 9).

CARACTÉRISTIQUES

GÉNÉRALES

SPÉCIFICATIONS

- Méthodes de mesure : moyenne

- Bande passante : 40-400Hz

- Impédance d’entrée (VAC & DC) : 7.5MΩ

- Afficheur : 1999 points

- Sélection de gammes :automatique

- Dépassement de gammes : affichage «OL» en

résistance.

- Indication de polarité : signe «1»

- Indication d’usure piles: symbole «pile faible»

- Fréquence d’échantillonnage : env.2 fois par s.

- Environnement de travail : 0 à 40°C; RH<80%

absence de condensation.

- Conditions de stockage : -10°C à 50°C; RH<70%,

absence de condensation.

- Alimentation électrique : 2 piles AAA 1.5V.

- Masse : env. 145g.

- Dimensions : 104(L) x 55(l) x 32.5(H)mm

SPÉCIFICATIONS TECHNIQUES

Métrologie

Conditions de référence: 18°C – 28°C; RH <

80%, absence de condensation.

Norme : IEC 61010-1

IEC 61010-031

IEC 61010-2-033

POUR COMMANDER

Multitesteur C.A 702P01191739Z

Livré avec deux cordons solidaires à pointe de

touche, 2 piles 1.5V AAA et cette notice de

fonctionnement.



Multimètre de poche numérique



Digital Pocket Multimeter



Digitalen Taschen-Multimeters



Multimetro tascabile digitale



Multímetro de bolsillo digital

C.A 702

FRANCAIS

ENGLISH

ESPANOL

ITALIANO

DEUTSCH

Mode d’Emploi

User’s Manual

Manual de Instrucciones

Libretto d’Istruzioni

Bedienungsanleitung

03 – 2015

Code 691587A00_Ed05

Deutschland

Ohmstraße 1 - 77694 KEHL /RHEIN

Tél : (07851) 99 26-0 - Fax : (07851) 99 26-60

España

C/ Roger de Flor N°293 - Planta 1

08025 BARCELONA

Tél : 902 20 22 26 - Fax : 934 59 14 43

Italia

Via Sant’ Ambrogio, 23/25

20846 MACHERIO (MB)

Tél : (039) 245 75 45 - Fax : (039) 481 561

Österreich

Slamastrasse 29/2/4 - 1230 WIEN

Tél : 01 61 61 9 61-0 - Fax : 01 61 61 9 61 61

Schweiz

Moosacherstrasse 15 - 8804 AU / ZH

Tél : 044 727 75 55 - Fax : 044 727 75 56

UK

Unit 1 - Nelson Ct - Flagship Sq - Shaw Cross

Business Pk - Dewsbury, West Yorkshire - WF12 7TH

Tél : 01924 460 494 - Fax : 01924 455 328

Middle East

P.O BOX 60-154 - 1241 2020 Jal el dib- BEIRUT

Tél : (01) 890 425 - Fax : (01) 890 424

China - Shanghai Pujiang Enerdis Inst. CO. LTD

3 Floor, Buildind 1 n°381 Xiang De Road

Hongkou District - 200081 - SHANGHAI

Tél : +86 21 65 21 51 96 - Fax : +86 21 65 21 61 07

USA - d.b.a AEMC Instruments

200 Foxborough Blvd - Foxborough - MA 02035

Tél : (508) 698-2115 - Fax : (508) 698-2118

190, rue Championnet - 75876 PARIS Cedex 18 - FRANCE

Tél. (33) 01 44 85 44 85 - Fax (33) 01 46 27 73 89

http://www.chauvin-arnoux.com

Termékspecifikációk
