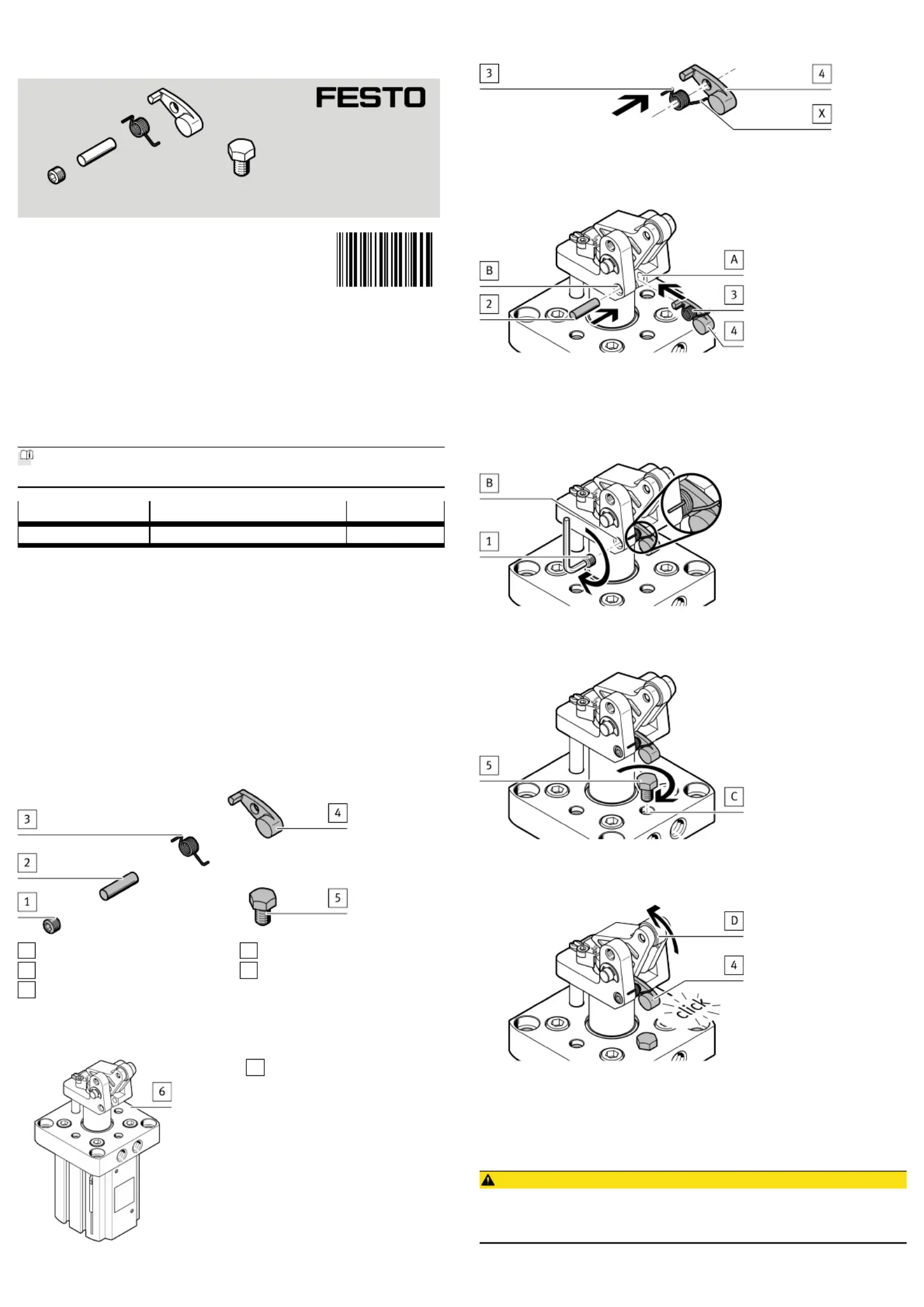

Translation of the original instructions
© 2020 all rights reserved to & Co. KGFesto SE
1 Applicable Documents
All available documents for the product www.festo.com/sp.è
Document Product Contents
Instructions Stopper cylinder DFST-32-...-G2 Operating
Tab. 1
2 Safety
2.1 Safety instructions
– Only assemble the product on components that are in a condition to be safely
operated.
– Observe tightening torques. Unless otherwise specified, the tolerance
is±20%.
2.2 Intended Use
Interlocking of the toggle lever on the stopper cylinder DFST-32 -...- G2.
3 Product overview
3.1 Product range overview
3.1.1 Scope of Delivery
1
Screw (1x)
2
Shaft (1x)
3
Leg spring (1x)
4
Locking pin (1x)
5
Screw (1x)
Fig. 1
3.1.2 Not in Scope of Delivery
6
Stopper cylinder (1x)
DFST-32-...-G2
Fig. 2
4 Mounting
4.1 Assembly
Fig. 3 Combine spring and locking pin
• Position the leg spring and the locking pin together.3 4
Ä
The long shank [X] lies on the locking pin .4
Fig. 4 Lock the locking pin and leg spring
1. Position the leg spring and the locking pin together on the drilled3 4
hole[A].
2. Push the shaft through the drilled hole[B], the leg spring and the lock-2 3
ing pin into the hole[A].4
Fig. 5 Fasten shaft
• Tighten the screw in the drilled hole[B]. Tightening torque:3Nm1
Fig. 6 Mount the stop
• Tighten the screw in the drilled hole[C]. Tightening torque:3Nm5
Fig. 7 Test function
• Press the toggle lever[D] upwards.
Ä
The locking pin clicks audibly into place.4
5 Disassembly
Disassembly is performed in the reverse order to assembly.
CAUTION!
Leg spring under tension
The leg spring can crush or scratch fingers and body parts during disassembly.
• Use a tool to carefully release the tension of the leg spring.
8107277
DADP-TL-F3-32
Lever locking mechanism
8107277
2020-01
[8107279]
Instructions| Assembly
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Germany
+49 711 347-0
www.festo.com
